LILYGO T-Watch S3 programovatelný dotykový WIFI BLE LoRa Meshtastic

⌚ T-Watch S3 by LILYGO – Chytrý, Přizpůsobitelný, Připravený pro vývojáře

The T-Watch S3 by LILYGO je vytvořen pro tvůrce a inovátory 🛠️, kteří chtějí objevovat LoRa 📡 a ESP32-S3 💻 technologii v nositelné podobě. Ať už prototypujete IoT řešení, budujete mesh sítě nebo vytváříte chytré gadgety, tento TTGO watch S3 je:

• 🔧 Vysoce přizpůsobitelný

• 🌐 Všestranný napříč aplikacemi

• 🧪 Ideální pro experimentování a STEM projekty

Od chytré komunikace po řízení v reálném čase, T-Watch S3 je vaše náramkové hřiště pro nápady nové generace. Připraveni vytvořit něco skvělého?

Rozdíl mezi T-Watch 2019/2020 V1/2020 V2/2020 V3 a T-Watch-S3

Specifikace LILYGO T-Watch-S3

MCU	ESP32-S3
FLASH	16MB
PS RAM	8MB
Platforma	Arduino-IDE, ESP-IDF, VS Code, Micropython
Bezdrátové	Wi-Fi: 802.11 b/g/n Bluetooth: BLE V5.0
Vestavěné funkce	RTC, mikrofon, MAX98357A, detekce napájení, BMA423 3osý akcelerometr
DRV2605	Haptický ovladač motoru pro ERM a LRA
AXP2101	Vysoce integrovaná jednotka správy napájení

SX1262 Nízkopříkonový LoRa vysílač a přijímač Podporované Baud: 433Mhz, 868Mhz, 915Mhz

Ukázkový kód pro referenci [Github]

Pokud potřebujete technickou podporu ohledně LILYGO T-Watch S3 nebo jakýchkoli produktů TTGO T-Watch, prosím zkontrolujte níže uvedený odkaz pro více informací.

T-Watch_Knihovna

Aby byla zajištěna kompatibilita s více verzemi T-Watch, všechny příklady obsahují soubor. Při prvním použití je potřeba definovat model T-Watch S3, který používáte, v souboruconfig.hconfig.h

V souboru můžete také vidět podobné definice, jako LILYGO_WATCH_LVGL, LILYGO_WATCH_HAS_MOTOR, tento typ definice bude zodpovědný za zapnutí definované modulové funkce, všechny definice budou k dispozici ke zhlédnutí config.h

Dokument T-WATCH-2020

Adresa ke stažení firmwaru Micropython ESP32

Tip: Vy musíte zapnout vypínač, když vy zapnout to pro poprvé, a doporučuje se vypnout vypínač baterie, když se zařízení delší dobu nepoužívá.

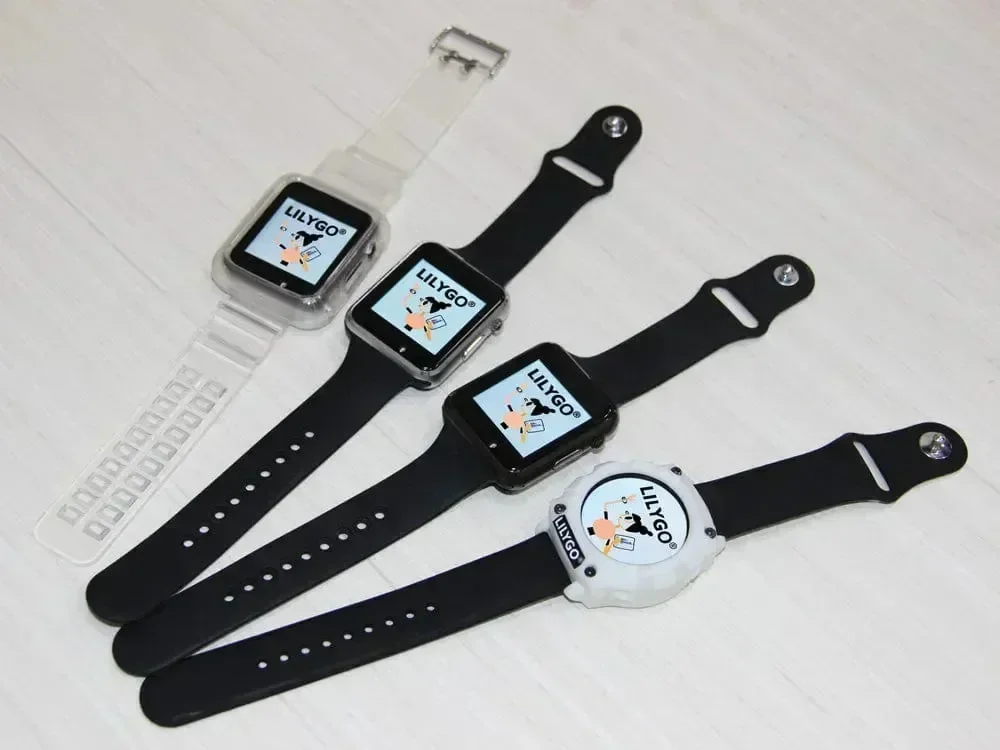

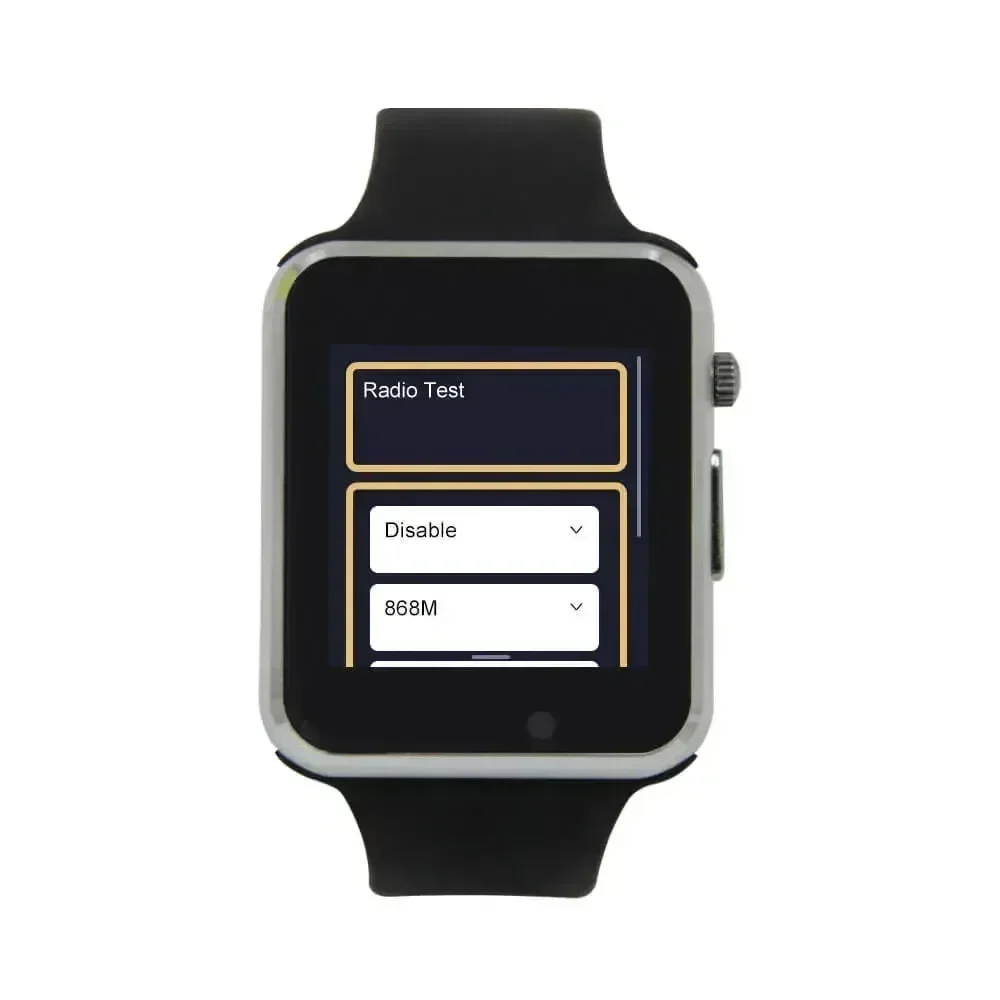

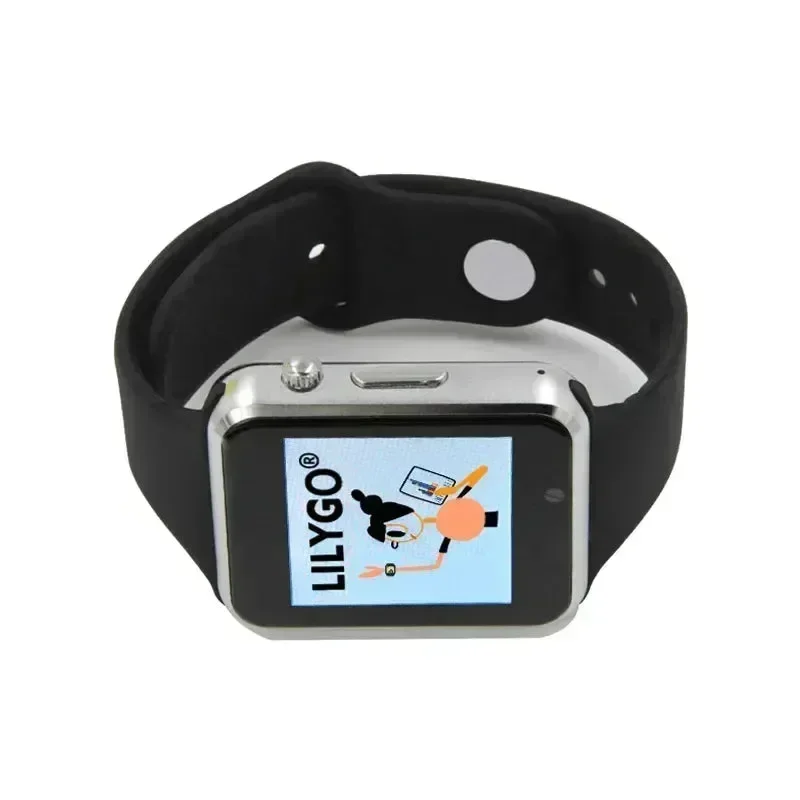

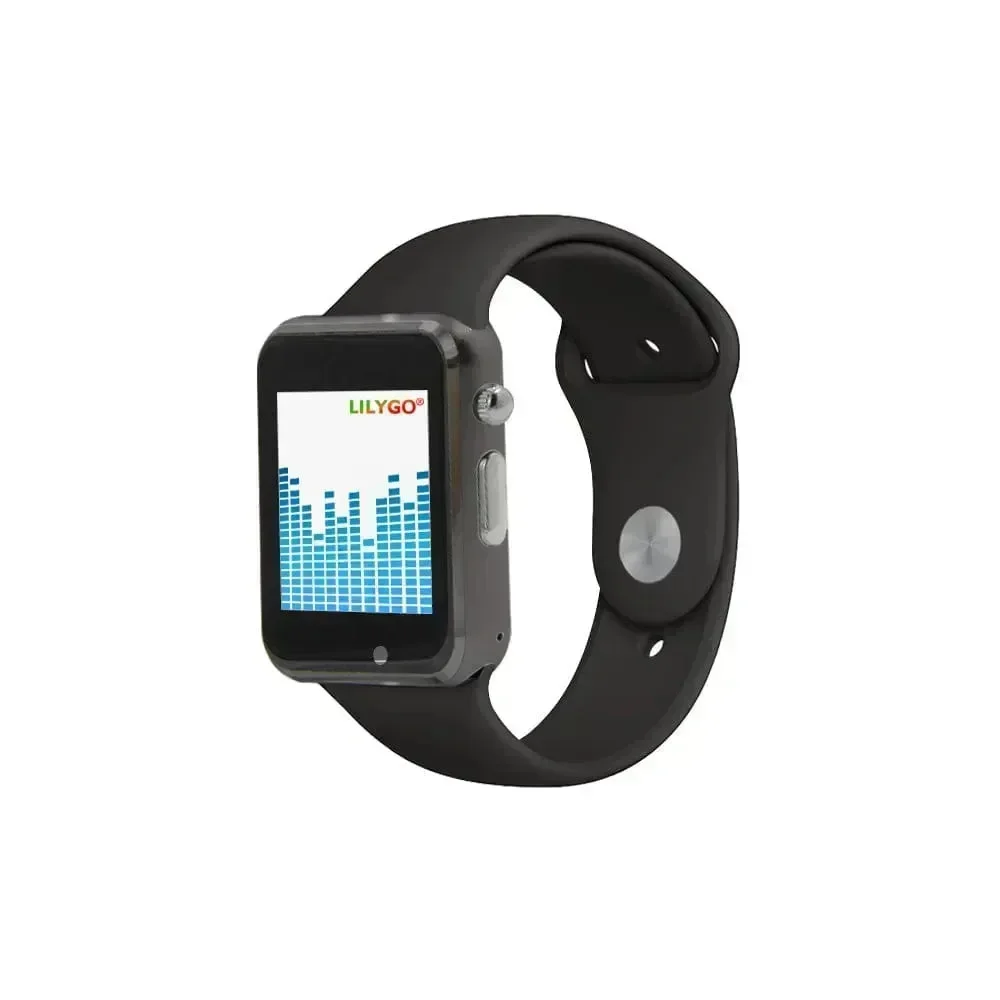

Zobrazení produktu LILYGO T-Watch S3

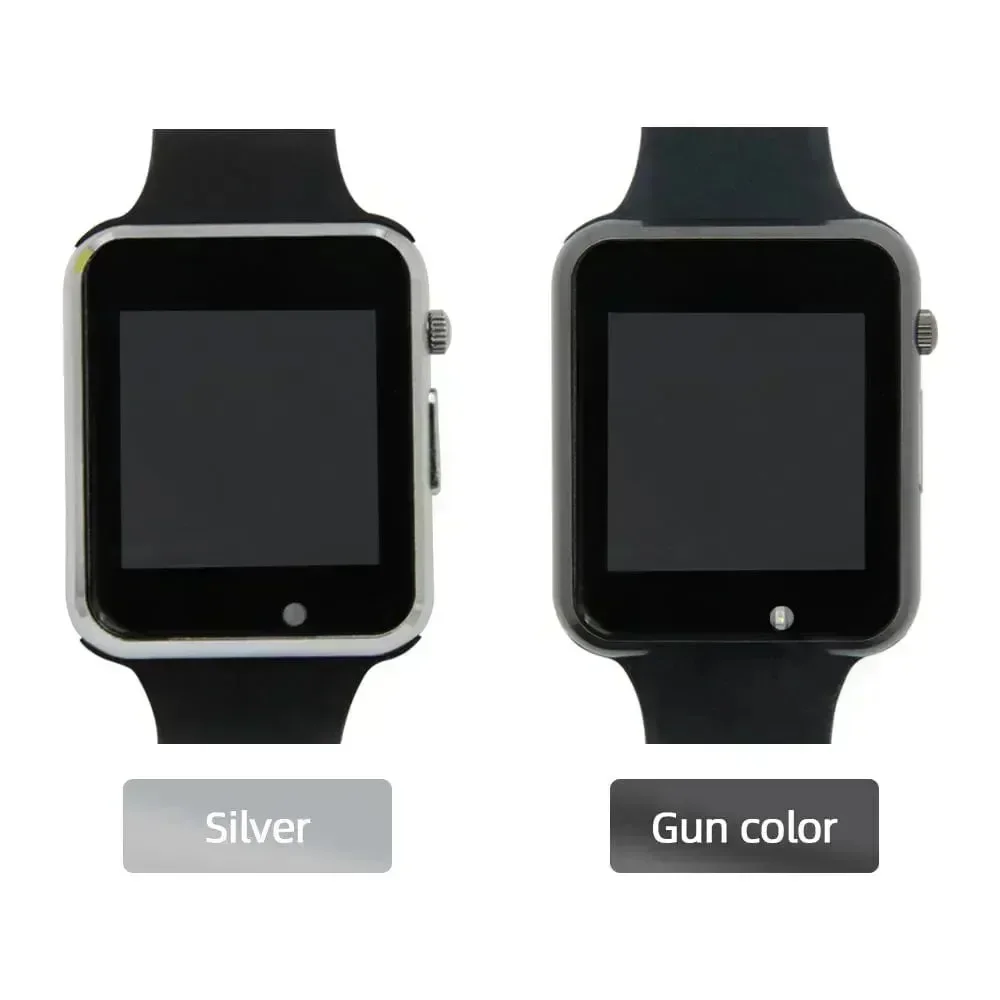

Barva T-Watch S3

Velikost LILYGO T-Watch S3

Schéma pinů LILYGO T-Watch S3

LilyGo T-Wacth-S3 Mapa pinů

Displej

ESP32	Atribut	Popis
GPIO05	CS	TFT_CS
GPIO18	SCLK	TFT_SCLK
GPIO19	MOSI	TFT_MOSI
GPIO27	DC	TFT_DC
GPIO12	BL	TFT_BL

BMA423

ESP32	Atribut	Popis
GPIO21	I2C	PN532_SDA
GPIO22	I2C	PN532_SCL
GPIO39	INT	PN532_INT

MAX98357A

ESP32	Atribut	Popis
GPIO25	I2S	I2S_WS
GPIO26	I2S	I2S_BCK
GPIO33	I2S	I2S_DOUT

AXP202

ESP32	Atribut	Popis
GPIO21	I2C	AXP202_SDA
GPIO22	I2C	AXP202_SCL
GPIO35	INT	AXP202_INT

Dotyk

ESP32	Atribut	Popis
GPIO23	I2C	I2C_SDA
GPIO32	I2C	I2C_SCL
GPIO38	INT	I2C_INT

Motor

ESP32	Atribut	Popis
GPIO04	1-Wire	Motor

Vibrační motor

Typ	868HMz stříbro [K214], 433HMz Stříbrná [K216], Barva pistole 868HMz [K215], Barva pistole 433HMz [K217], 915HMz Stříbrná[K221], Barva pistole 915HMz [K222]
Značky	LILYGO
