Speciální poznámka: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciálně požadována, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové poměru (minimální ohniskové vzdálenosti) tohoto modelu.

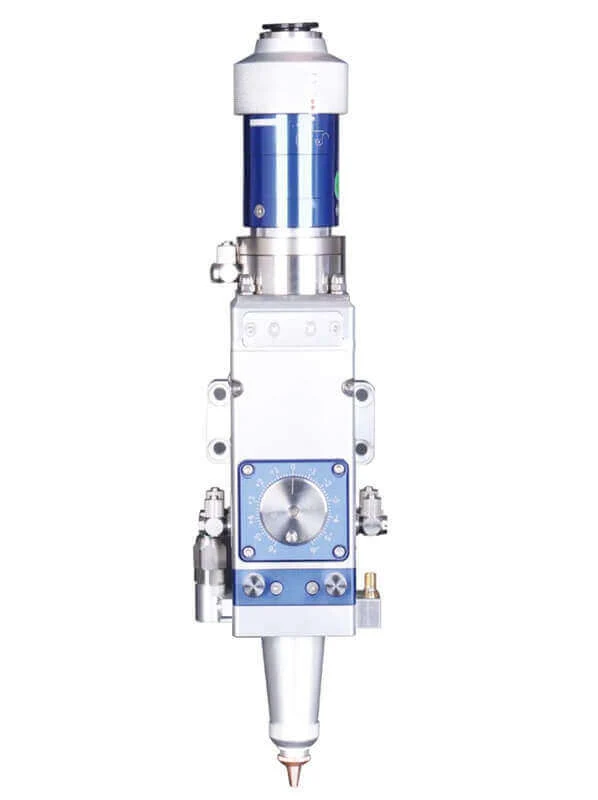

SW20A 3D vláknová řezací hlava
Spotřební materiál pro laser
|
Ochranná čočka |
|
Tryska |
|
Keramické tělo |
|
Snímací kabel |
|
Gumové těsnění O-kroužku |
Vlastnosti produktu
-
Tato řezací hlava je primárně určena pro lasery pod 2000W.
-
Vnitřní struktura laserové hlavy je zcela utěsněná, což zabraňuje kontaminaci optických čoček.
-
Zaostřovací struktura používá Archimédovu spirálu, což umožňuje větší rozsah zaostření (±6mm) v menší konstrukci. Nastavení je přesné a spolehlivé.
-
Ochranná čočka má zásuvkovou konstrukci, která zajišťuje snadnou a jednoduchou výměnu.
-
Vhodné pro různé lasery s QBH vláknovým konektorem.
-
Celková konstrukce je lehká a kompaktní, vhodná pro použití na robotickém rameni.
Vlastnosti produktu
-
Tato řezací hlava má silnou výhodu v aplikacích středního výkonu pro řezání velkoformátových vláken.
-
Vnitřní struktura laserové hlavy je zcela utěsněná, což zabraňuje kontaminaci optických částí prachem.
-
Laserová hlava používá dvoubodové centrování s vačkovou regulací, což zajišťuje snadné a přesné nastavení.
-
Ochranná čočka má zásuvný způsob instalace pro snadnou výměnu.
-
Kompatibilní s různými lasery vybavenými konektorem QBH.
-
Celkový lehký a kompaktní design, vhodný pro použití na robotickém rameni, s volitelnými kolejnicemi.
Rozměry produktu
Parametry produktu
-
Maximální tlak vzduchu: 25Bar
-
Horizontální rozsah nastavení: ±1.5mm
-
Efektivní světelná apertura: 25mm
-
Ohnisková vzdálenost kolimace: 75mm/100mm
-
Vertikální rozsah zaostření: ±6mm
-
Hmotnost: 2.0kg
-
Ohnisková vzdálenost zaostření: 125mm/150mm/190mm
-
Použitelný výkon: ≤2000W
Obsah balení
Použití
Výběr laserových řezacích hlav WSX
|
Parametr |
KC15A |
SW20A |
NC30A/E |
NC30C |
NC63A |
|
Maximální tlak plynu, Bar |
25 |
25 |
25 |
25 |
25 |
|
Kolimační délka, mm |
75,100 |
75,100 |
75,100 |
75,100 |
100 |
|
Ohnisková vzdálenost, mm |
125,150,190 |
125,150,190 |
125,150,190 |
125,150,190,230 |
150,200 |
|
Osa Z Rozsah nastavení, mm |
±5 |
±6 |
±8 |
±8 |
±25 |
|
Rozsah nastavení osy X, mm |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
|
Efektivní apertura, mm |
25 |
25 |
25 |
25 |
32 |
|
Použitelný výkon, w |
≤2000w |
≤2000w |
≤3000w |
≤3000w |
≤6000w |
|
Hmotnost, kg |
3.5 |
2.0 |
5.5 |
5.5 |
7.8 |
