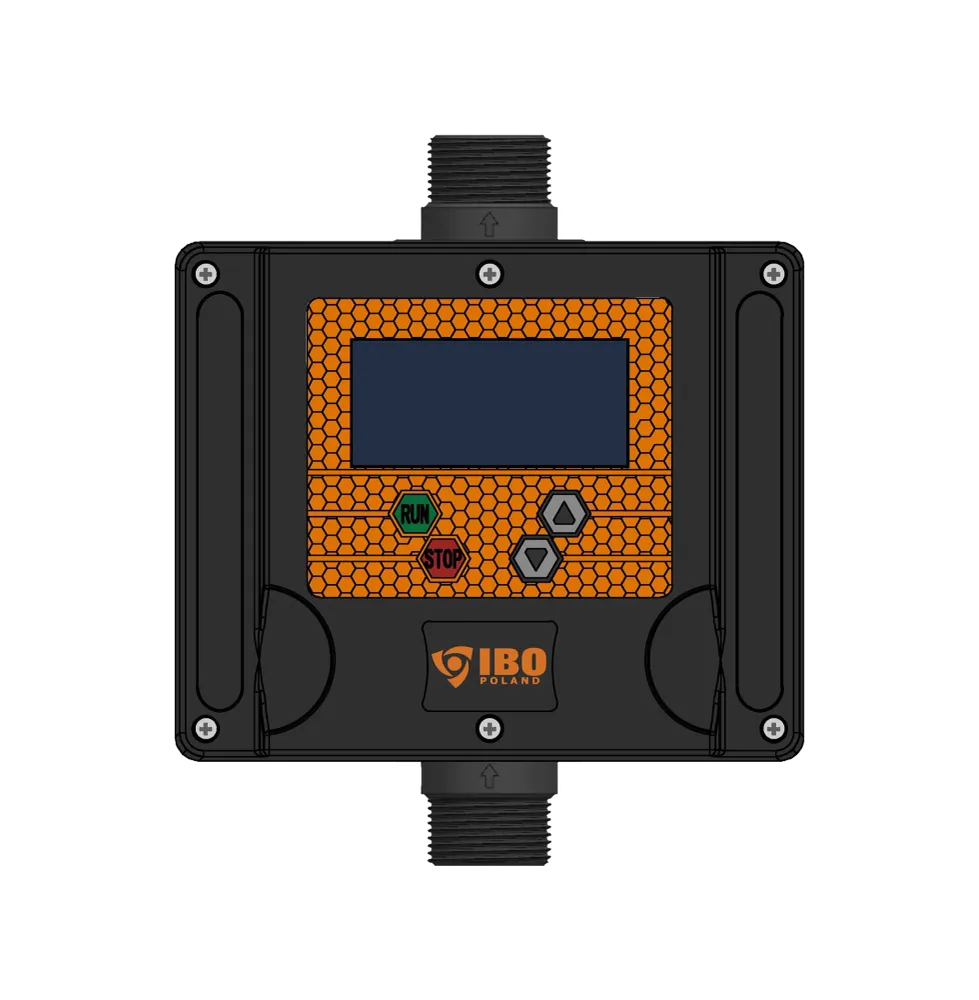

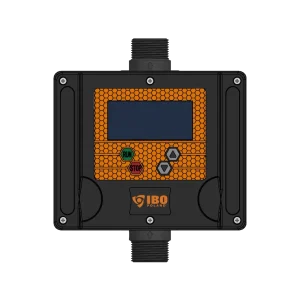

Náš inteligentní řadič čerpadla IVR 03 je ovládací a ochranné zařízení pro přímé připojení povrchových čerpadel, ponorných čerpadel atd. Udržování konstantního tlaku vody změnou rychlosti motoru čerpadla. Invertor IVR 03 používá SPWM (sinusový modul šířky pulsu) a vysoce výkonný prostorový vektor s použitím V/F VVF kontroly (variabilní rychlost, variabilní frekvence). Analýzou tlaku v reálném čase měnič upravuje rychlost čerpadla na poptávku současného systému. Variabilní rychlost otáčení čerpadla stabilizuje tlak, který významně ušetří spotřebu vody a elektřiny.
Účel požadavků zařízení a montáže
IVR 03 je určen pro práci ve vodních systémech a musí být instalován pouze lidmi s vhodnou technickou kvalifikací. Výrobce si vyhrazuje, že zařízení není určeno pro použití koncovými uživateli bez účasti instalačního programu. Vzhledem k možnosti elektromagnetických emisí doporučuje výrobce použití stíněných kabelů, vhodné uzemnění a síťové filtry v souladu s požadavky standardu EN 61800-3. Produkt není zařízení pro domácnost a není určen k samoinstalaci v takovém prostředí. Při použití v domácím prostředí je to nutné:
– Screening kabelu,
– Použití vstupních a výstupních filtrů,
– Dodržování instalace s pokyny pro životní prostředí 1. (EN 61800-3).
Výrobce neodpovídá za rušení vyplývající z nesprávné instalace a nezohledňuje výše uvedené pokyny. Nejdůležitější funkce, které odlišují IVR 03 od populárních ovládacích zařízení On/Off:
- Zvyšování energetické účinnosti. Ve srovnání s tradiční metodou systém zásobování vodou s konstantním tlakem s frekvenčním převodníkem šetří energii o 30%-60%.
- Spolehlivost dlouhodobého čerpadla: Průměrný točivý moment a otěru na hřídeli se snižují v důsledku poklesu průměrné rychlosti, což zajišťuje delší životnost čerpadla. Funkce měkkého startu a zastavení zařízení vám umožňuje eliminovat hydraulický dopad (náhlý nárůst tlaku doprovází rychlou retenci nebo počáteční tok kapaliny).
- Komplexní ochrana: Systém má nejvšestrannější technologii hypertenze, přepětí, podsahy, krátkého obvodu, blokování rotorů, schopnost chránit čerpadlo před suchým -jednomu bez nutnosti instalace sond/senzorů v jamce.
- Pokročilá technologie: Řízení algoritmu PID, technologie adresovaná pro řízení pohonu čerpadla.
APLIKACE
Model IVR 03-030 T bude fungovat kdekoli je třeba udržovat konstantní tlak vody při instalaci a řízení a ochraně čerpadla nebo sady dvou čerpadel.
Odhadované typické použití:
- dodávka vody ze studny,
- zavlažování skleníků, zahrad, polí,
- Sběr a používání dešťové vody,
- Instalace zásobování vodou,
- Průmyslová zařízení.
Průmyslový vzor č. RP. 27368
Parametry
- Napájení: 0,37-2,2 kW,
- Napájení: 3 ~ 400 V Přípustné výkyvy (300-450 V),
- Hodnocené výstupní napětí: 3 ~ 400 V,
- Jmenovité výstupní napětí druhého čerpadla: 3 ~ 400 V / 50 Hz,
- Elektřina: 7 a,
- Frekvence u vchodu: 50/60 Hz,
- Frekvence výstupu: 20-50/60 Hz,
- Rozsah nastavení tlaku: 0,5-9 bar,
- Instalace tlakové nádrže s objemem nejméně 2 l,
- Rozsah teploty životního prostředí: 0-40 ° C,
- Střední: čistá voda při teplotě 0 až 100 ° C,
- Tlak potřebný pro automatický start: 0,3 bar nižší než nastavený tlak, ale ne nižší než 0,5 bar,
- Elektrická instalace: Absolutně efektivně uzemněná,
Základní technické charakteristiky
- Charakteristiky kontroly:
- Řízení dvojitého toku,
- Kontrola tlaku,
- Metoda kontroly:
- Manuál,
- Automatický,
- Charakteristiky řízení toku: impuls testovací elektrody a spínače toku,
- Charakteristiky řízení tlaku: 24 V, senzor tlaku 4-20 Ma.
Doporučení pro instalaci a provoz střídače
Chcete -li zajistit správný provoz zařízení a vyhnout se rušení při práci, postupujte podle následujících pravidel:
- Délka kabelu mezi střídačem a motorem by neměla překročit 5 metrů, pokud nebyla použita žádná další ochrana.
- Nedoporučuje se používat střídač s hlubokými čerpadly, ve kterých je napájecí kabel obvykle mnohem delší. V takových případech jsou vyžadována další technická řešení, například:
- výstupní filtry (sinusoidální nebo dv/dt),
- Ferity kroužky na drátech,
- stíněný kabel se správným uzemněním.
- Střídač by neměl být nainstalován poblíž zařízení zvláště citlivých na elektrické rušení, jako jsou ovladače PLC, ovládací panely, poplachové systémy.
Další informace
Zařízení je určeno pro standardní instalace s krátkou částí kabelu mezi střídačem a motorem.
Použití v neobvyklých instalacích, jako jsou hluboká čerpadla -sea, systémy s velmi dlouhými kabely nebo napájecí zdroj z nestabilní sítě, mohou způsobit rušení při provozu střídače nebo vést k jeho poškození.
V takových případech s
