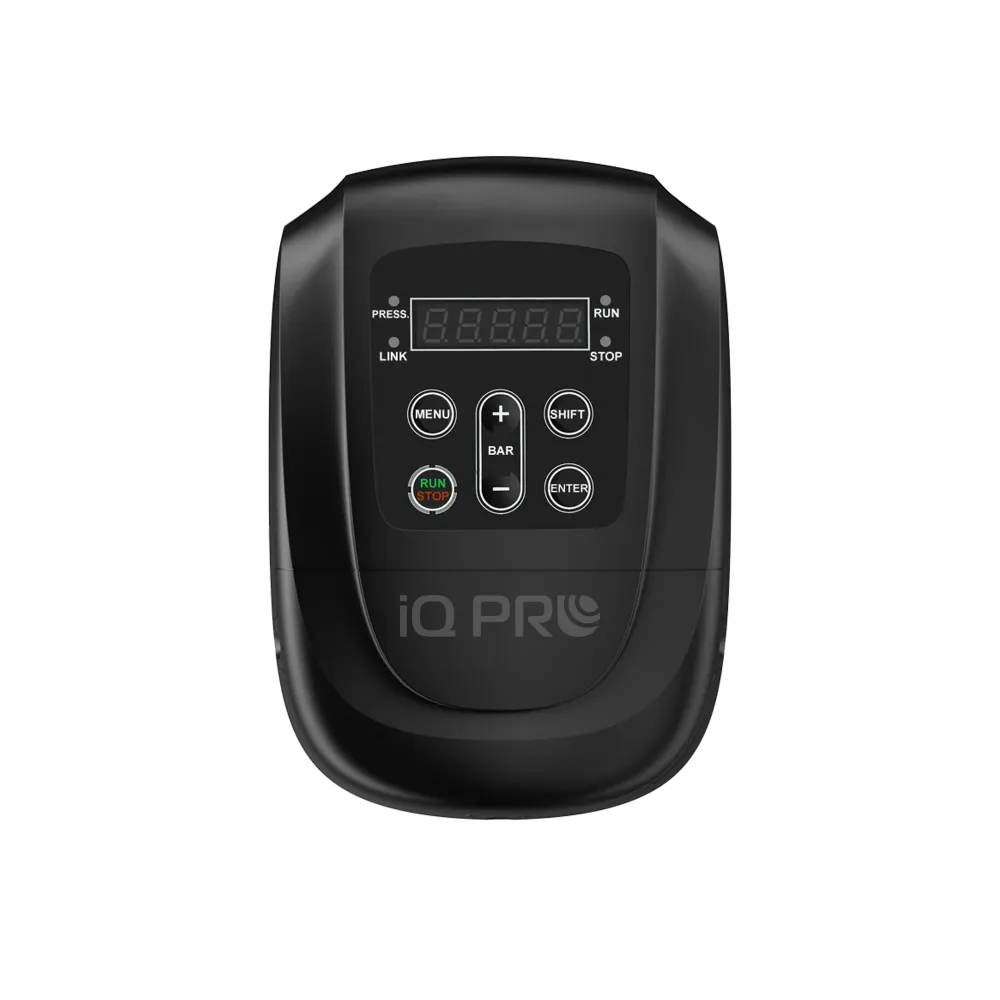

Inteligentní regulátor čerpadla, model IVR 11 je ovládací a ochranné zařízení snadné -to -použití pro přímé připojení tří fázových čerpadel, povrchových čerpadel, ponorných čerpadel atd. S výkonem od 0,75 kW na 7,5 kW (od 1 hp do 10 hp) zachování pevného tlaku vody, zavedením tlaku vody. IVR 11 (také známý jako střídač nebo střídač) je pohon s frekvenčním převodníkem, speciálně navrženým pro správu výkonu vodních čerpadel, což mu umožňuje přizpůsobit se široké škále podmínek a požadavků na systémy dodávek vody. Jednotka IVR 11 umožňuje čerpadla efektivněji, bezpečnější a chytřejší, snižuje spotřebu energie a prodlužuje použitelnost čerpadla. Jednotka IVR 11 je vyrobena z vysoce kvalitních součástí a materiálů a používá nejnovější technologii mikroprocesoru.
Model IVR 11 má mnoho operačních režimů přizpůsobením se různým elektrickým instalacím. Ovladače ze série IVR 11 lze použít ve skupinách čerpadla až do 5 čerpadel – maximálně 1 vynikající zařízení a 4 pomocná zařízení.
Nejdůležitější funkce
- Zvyšování energetické účinnosti. Ve srovnání s tradiční metodou dodávky vody systém s konstantním tlakem s frekvenčním převodníkem šetří energii o 30%-60%.
- Spolehlivost po mnoho let spolupracujících čerpadel: průměrný točivý moment a otěru na hřídeli se snižují v důsledku poklesu průměrné rychlosti, což zajišťuje delší životnost čerpadla. Funkce vybudovaného měkkého startu a zastavení vám umožňuje eliminovat hydraulický dopad. (Účinek hydraulického dopadu je náhlé zvýšení tlaku, doprovázející rychlou retenci nebo počáteční tok kapaliny).
- Komplexní ochrana: Systém má nejvšestrannější technologii hypertenze, přepětí, podsahy, krátkého obvodu, blokování rotorů, schopnost chránit čerpadlo před suchým -jednomu bez nutnosti instalace sond/senzorů v jamce.
- Schopnost připojit ovladače do skupin čerpadla, až 5 čerpadel. Skupina je ovládána z jedné úrovně – zvolená uživatelem jako řadič Superior – a ostatní přizpůsobují práci požadavkům systému.
APLIKACE
Model IVR 11 je užitečný ve všech případech, kdy potřebujete udržovat konstantní tlak vody při instalaci, jakož i kontrolu a ochranu jediného čerpadla, který spravuje a vypíná a vypíná různé elektrické instalace.
Typické použití
- dodávka vody ze studny,
- zavlažování skleníků, zahrad a polí,
- Sběr a používání dešťové vody,
- Instalace zásobování vodou,
- Průmyslová zařízení.
Základní parametry
- Typ: IVR 11-4T004A0,
- Síla: 4 kW,
- Napájení: 3 ~ 400 V,
- Napájení: 3 ~ 400 V,
- Elektřina na výstupu: 9 a,
- Rozměry: 28,6/20,4/13,8 cm,
- Hmotnost: 2,5 kg,
- Montážní díra Ø6,
Technické údaje
- Režim řízení: Řízení frekvencí s proměnnou v/f,
- Počáteční okamžik: 0,5 Hz ± 100 %,
- Rozsah nastavení rychlosti: 1: 100,
- Rychlost údržby: ± 1,0 %,
- Tolerance přetížení: 150 % jmenovitého proudu 60 s, 180 % jmenovitého proudu o 1 s.
- Zrychlení/doba uvolnění: 0,1 – 3600 s,
- Počáteční frekvence 0,01 – 10,00 Hz,
- Vstupní napětí: 400 V ± 15%,
- Vstupní frekvenční rozsah: 50 /60 Hz, fluktuace ± 5%,
- Výstupní napětí: 0 – Jmenovité vstupní napětí,
- Počáteční frekvence: 0 – 200 Hz,
- Programovatelný digitální vstup: 2-Way Digital Output Connector,
- Programovatelný analogový vstup: V: 0-5 V | V (vzdálený rozchod tlaku): 0-10 V | C (tlakový převodník): 4-20 Ma,
- Výstup relé: 1-Way Output, programovatelný,
- Výstup OC: 1-Way, programovatelný výstup,
- Příkazový kanál: Tři typy kanálů:
- Operační panel,
- Kontrolní terminál,
- Port sériového komunikace.
Vyberte 1 a 2 pro hlavní jednotku a 3 pro pomocná zařízení.
- Vytvořeno -V PID regulátoru: Advanced PID regulátor aritmetika pro ovládání řídicího systému v uzavřené smyčce.
- Řízení rychlosti Drakce: Automatické snížení proudu a napětí během práce,
- Konektor mateřského pohonu: Rozšiřitelná konstrukce RS485, jedna jednotka v systému může být lepší a ovládá jiné pomocné jednotky (maximálně čtyři) pro práci v režimu komunikace. Hlavní disk odešle zpětnou vazbu řadiče PID do pomocných jednotek a monitoruje jejich stav v reálném čase. Pomocné poruchy pohonu neovlivňují jiné jednotky.
- Ochrana proti nedostatku vody: Pokud pohon zjistí, že tlak potrubí je nižší než nastavený tlak na nedostatek vody, systém automaticky přestane fungovat. Po určité době začíná automaticky v některých případech. Pokud se tlak vrátí normálně, systém funguje normálně. Jinak se systém automaticky zastaví, což v případě nečinnosti čerpadla rozšiřuje jeho použitelnost na maximum.
- Vysokotlaký alarm: Když tlak překročí nastavenou hodnotu, systém přestane fungovat automaticky, což zabrání poškození potrubí v důsledku příliš vysokého
