HS-S06B 4cestný fotosenzitivní senzor – modul pro vícesměrné snímání světla pro sledovací projekty
HS-S06B 4cestný fotosenzitivní senzor je modul pro vícesměrné snímání světla určený pro solární sledování, roboty sledující světlo, porovnávání směrové intenzity osvětlení a optické experimenty ve třídě. Porovnáním několika světlocitlivých kanálů může řídicí jednotka odhadnout, ze kterého směru přichází silnější osvětlení.
Lze jej kombinovat s ELAB Nano V3, experimenty s řízením motorů pomocí modulu dvojitého motorového ovladače a základními projekty snímání světla s HS-S20B1 Ambientním světelným senzorem. Díky tomu je užitečným stavebním prvkem pro demonstrace zarovnání solárních panelů a vozidla hledající světlo.
Prostředí osvětlení se může rychle měnit, proto používejte kalibraci a průměrování. Fyzické stínění mezi čtyřmi směry snímání často činí porovnání směru užitečnějším než jeden světelný senzor.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| SKU | HS-S06B |
| Typ produktu | 4cestný fotosenzitivní modul světelného senzoru |
| Kanály | Čtyři směrové světlocitlivé vstupy |
| Typ výstupu | Analogové nebo digitální výstupy kanálů podle zapojení desky |
| Typické napájení | Řídicí systémy 3,3 V / 5 V |
| Případy použití | Solární sledování, hledání světla, detekce směru |
| Požadavky hostitele | Více ADC nebo GPIO vstupů |
| Snímací prvek | Fotorezistor / fotosenzitivní prvky |
| Kalibrace | Doporučeno pro každé nastavení osvětlení |
| Aplikace | Roboti, solární demonstrace, optické STEM lekce |

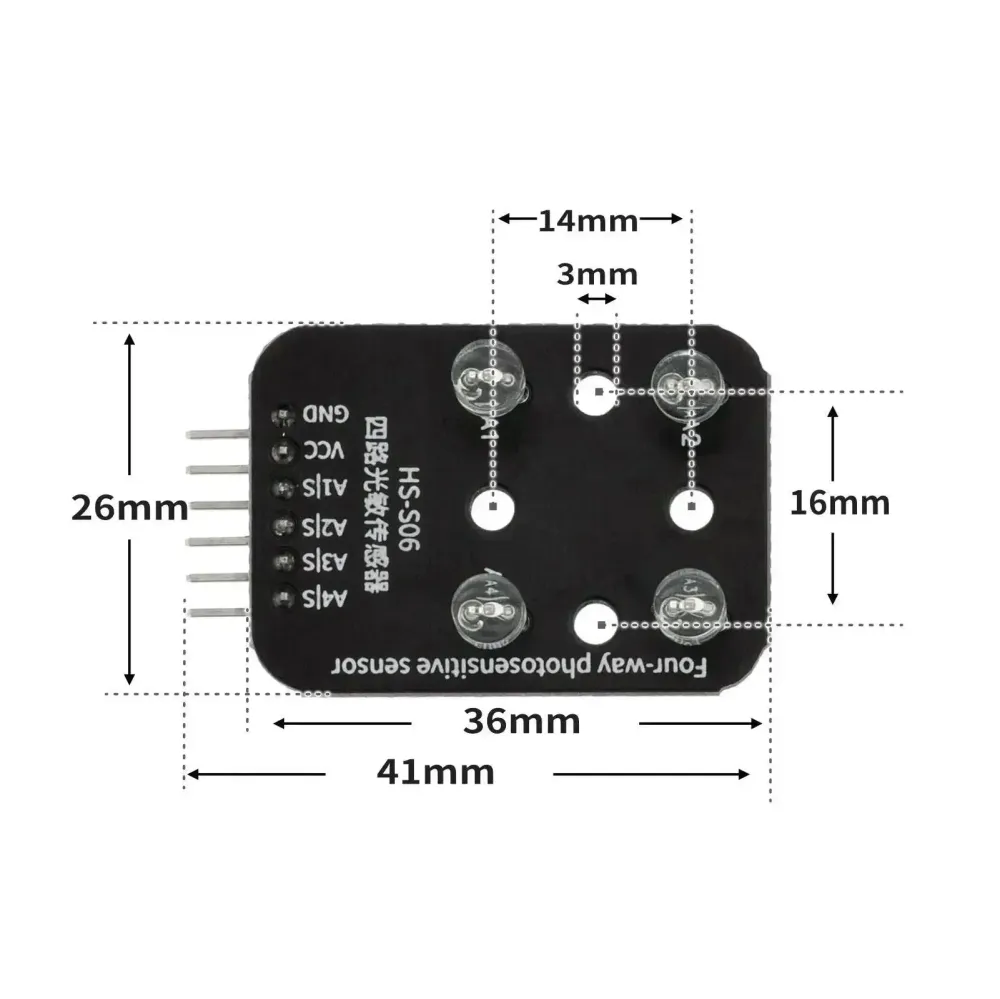

Rozložení desky a průvodce označením
- Senzor 1-4 – Čtyři světlocitlivé prvky pro směrové porovnání.
- VCC – Vstup kladného napájení.
- GND – Společná zem.
- Výstupy signálu – Výstupy kanálů na ADC nebo GPIO piny.
- Dělící přepážky – Fyzické oddělení pomáhá rozlišit směr světla.
- Montážní otvory – Upevněte desku pro stabilní směrové měření.
- Značka orientace – Určuje, který kanál odpovídá levému, pravému, hornímu a dolnímu směru v kódu.
- Poznámka ke kalibraci – Normalizujte posuny kanálů před sledováním.
Scénáře použití
1. Čtení čtyř kanálů Arduino
Čtěte čtyři světelné kanály a vypisujte surové hodnoty.
const int pins[] = {A0, A1, A2, A3}; void setup() { Serial.begin(115200); } void loop() { for (int i = 0; i < 4; i++) { Serial.print(analogRead(pins[i])); Serial.print(i == 3 ? "\n" : ","); } delay(200); }2. Rozhodnutí o směru světla
Porovnejte levý a pravý kanál pro sledovač.
const int leftPin = A0; const int rightPin = A1; void setup() { Serial.begin(115200); } void loop() { int left = analogRead(leftPin); int right = analogRead(rightPin); if (left > right + 50) Serial.println("otočit vlevo"); else if (right > left + 50) Serial.println("otočit vpravo"); else Serial.println("střed"); delay(300); }3. Skenování kanálů MicroPython
Čtěte čtyři ADC kanály na desce typu Pico.
from machine import ADC, Pin import time channels = [ADC(Pin(pin)) for pin in (26, 27, 28)] while True: print([ch.read_u16() for ch in channels]) time.sleep(0.5)Balení obsahuje
- 1 x HS-S06B 4cestný fotosenzitivní senzorový modul
Často kladené otázky
Otázka: K čemu slouží 4cestný světelný senzor?
Odpověď: Porovnává světlo z více směrů.
Otázka: Může sledovat slunce?
Odpověď: Ano, lze jej použít v jednoduchých demonstracích solárního sledování.
Otázka: Poskytuje přesné hodnoty v luxech?
Odpověď: Ne, poskytuje relativní hodnoty kanálů.
Otázka: Kolik vstupů potřebuji?
Odpověď: Použijte jeden vstup na každý kanál, který chcete číst.
Otázka: Lze jej použít s Arduino?
Odpověď: Ano, běžně se používají analogové vstupy.
Otázka: Proč se kanály liší ve stejném světle?
Odpověď: Tolerance senzoru a geometrie stínění způsobují odchylky; kalibrujte v softwaru.
Otázka: Může přímo ovládat motory?
Odpověď: Ne, pro pohony použijte motorový ovladač.
Otázka: Co zlepšuje snímání směru?
Odpověď: Stabilní uchycení, dělící přepážky a normalizace kanálů.
