Smart Grayscale Sensor pro analogovou detekci odrazu povrchu
Smart Grayscale Sensor je analogový modul odrazu pro detekci jasu povrchu, úrovně odstínů šedi a barevného kontrastu. Kombinuje jasnou LED a obvod snímače ve stylu fotorezistoru, takže řadič může číst různé úrovně odraženého světla z papíru, stolů, drah nebo robotických hřišť.
Na rozdíl od jednoduchého digitálního čidla čáry tento modul poskytuje kontinuální analogovou hodnotu, což umožňuje softwarové prahy a kalibraci pro různé světelné podmínky. Je užitečný s analogovými vstupy Arduino, ADC piny ESP32 a OpenELAB UNO R3 Intermediate Kit V2 pro interaktivní experimenty s barvami a sledováním čar.
Použijte, když projekt vyžaduje více odstínů než jen černá/bílá detekce, například třídění odstínů šedi, detekci fotbalového hřiště pro roboty nebo učení nastavitelného prahu čáry.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Typ senzoru | Analogový senzor odstínů šedi / odrazu |
| Zdroj světla | Vysoce svítivá bílá LED |
| Přijímací prvek | Obvod odrazu fotorezistoru / LDR |
| Typ výstupu | Analogové napětí |
| Provozní napětí | Typicky 3,3 V / 5 V |
| Konektor | 3pinový konektor s roztečí 2,54 mm |
| Pinout | GND, VCC, S |
| Detekční cíl | Odrazné povrchy s různými odstíny šedi |
| Doporučená vzdálenost | Krátká pevná vzdálenost nad cílovým povrchem |
| Metoda kalibrace | Softwarový práh nebo mapování ADC |
| Podpora vývoje | Arduino, ESP32, STM32, Raspberry Pi Pico ADC |

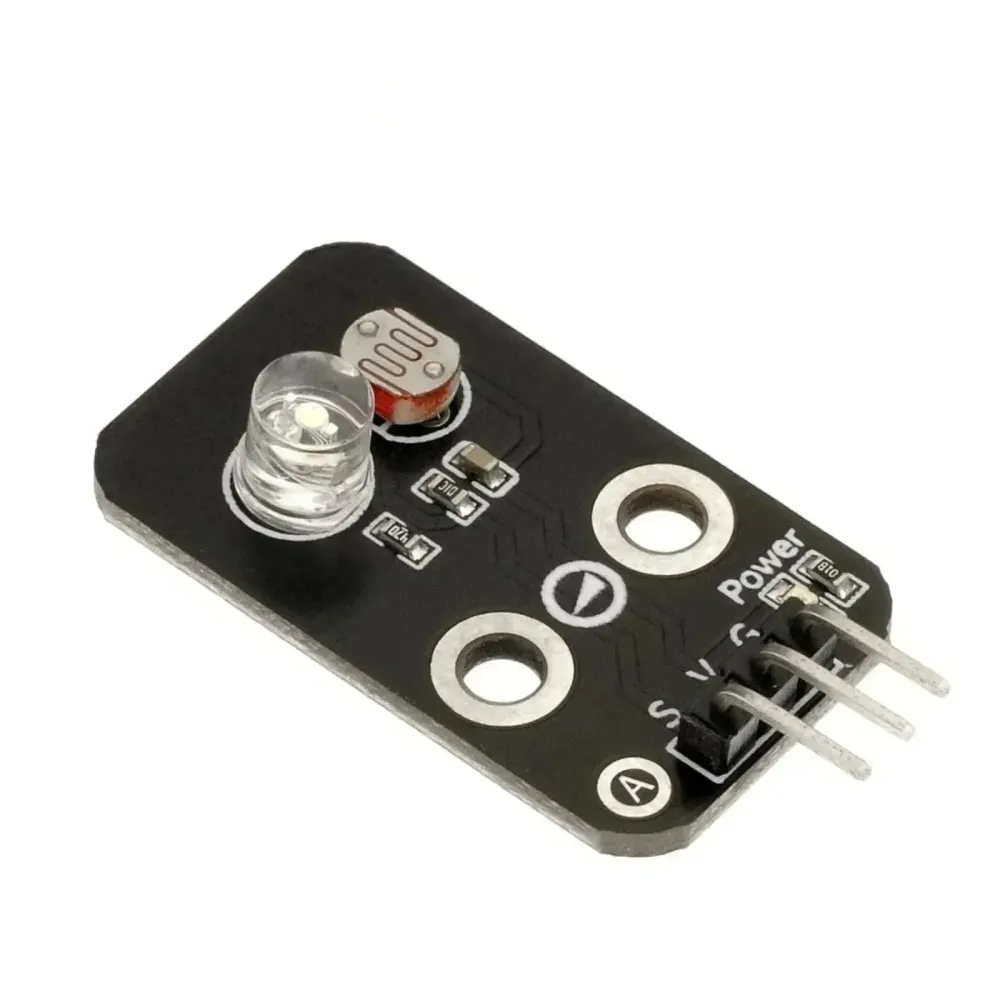

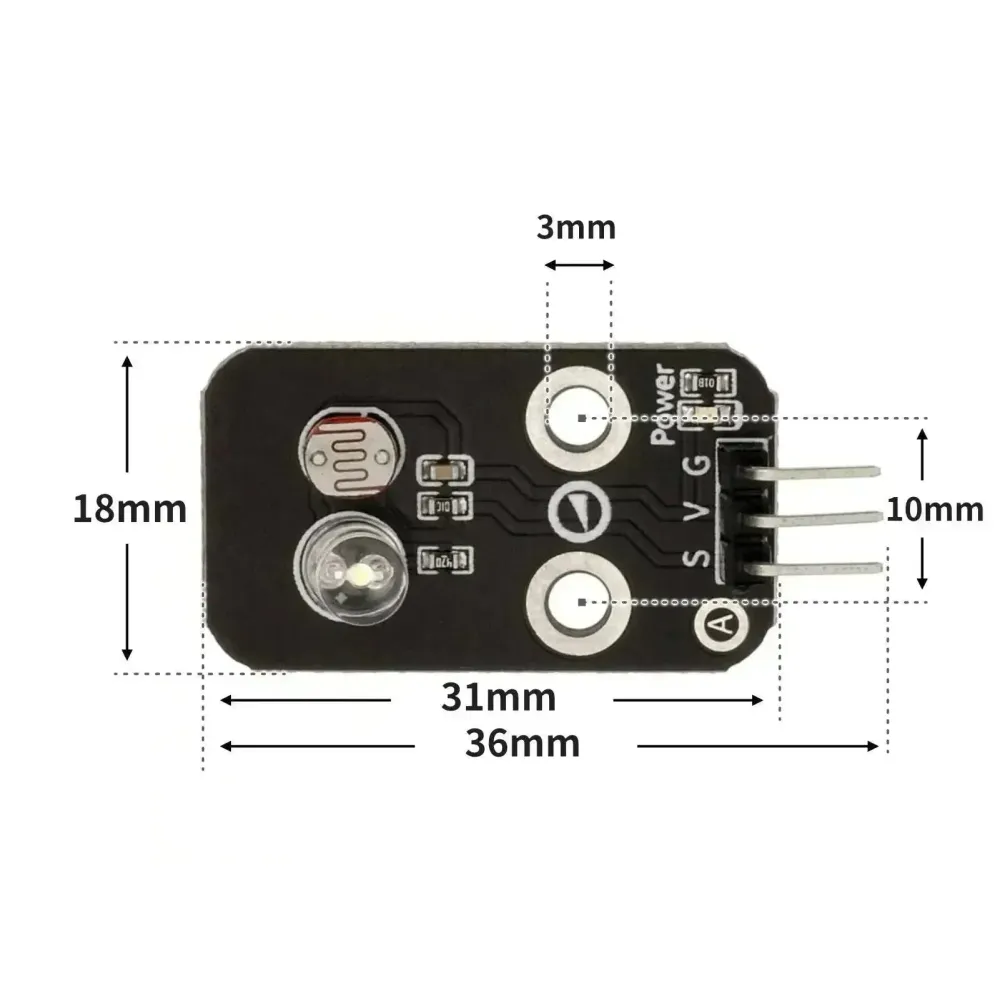

Rozložení desky & průvodce označením
- Bílá LED: Osvětluje cílový povrch pro stabilní odrazové měření.
- Oblast fotorezistoru: Přijímá odražené světlo a mění napětí v obvodu.
- G pin: Zem napájení.
- V pin: Napájení 3,3 V nebo 5 V.
- S pin: Analogový výstup do ADC řadiče.
- Pozice montáže: Zachovejte výšku a úhel pro opakovatelné měření.
- Poznámka k okolnímu osvětlení: Zakryjte nebo překalibrujte při změně osvětlení místnosti.
Scénáře použití
1. Čtení odstínů šedi
Čtěte odrazivost odstínů šedi jako analogovou hodnotu a vytiskněte ji pro kalibraci.
const int SENSOR_PIN = A0; void setup() { Serial.begin(115200); } void loop() { int wetLevel = analogRead(SENSOR_PIN); Serial.print("wet_level="); Serial.println(wetLevel); delay(200); }2. Adaptivní prahová hodnota čáry
Použijte práh pro rozlišení tmavé čáry od světlého pozadí pro navigaci robota.
const int SENSOR_PIN = A0; const int OUTPUT_PIN = 8; const int WET_THRESHOLD = 500; void setup() { pinMode(OUTPUT_PIN, OUTPUT); } void loop() { int wetLevel = analogRead(SENSOR_PIN); digitalWrite(OUTPUT_PIN, wetLevel > WET_THRESHOLD ? HIGH : LOW); delay(100); }3. Logger třídění povrchů
Průměrujte měření pro třídění povrchů nebo materiálů podle odrazivosti.
const int SENSOR_PIN = A0; void setup() { Serial.begin(115200); } void loop() { long total = 0; for (int i = 0; i < 16; i++) { total += analogRead(SENSOR_PIN); delay(5); } Serial.print("average_wet_level="); Serial.println(total / 16); delay(1000); }Obsah balení
- 1 x Inteligentní senzor odstínů šedi
FAQ
Q: Může tento modul pracovat s Arduino?
A: Ano. Připojte VCC, GND a signálový pin k desce kompatibilní s Arduino nebo k OpenELAB Sensor Shield V5.
Q: Může pracovat s řadiči 3,3 V?
A: Ano, pro uvedené moduly 3,3 V až 5 V, ale udržujte analogový výstup v rozsahu ADC řadiče.
Q: Je kalibrace nutná?
A: Pro použití s prahem nebo kvantitativně kalibrujte v konečné instalaci a zaznamenejte základní hodnoty.
Q: Mohu použít dlouhé vodiče?
A: Kratší vodiče jsou lepší pro analogovou stabilitu; pokud se hodnoty mění, použijte průměrování ve firmwaru.
Q: Vydává modul přesné inženýrské jednotky?
A: Většina těchto modulů poskytuje relativní analogové nebo digitální signály, nikoli certifikovaná měřicí data.
Q: Co bych měl nejdříve zkontrolovat, když modul nereaguje?
A: Zkontrolujte napájení, zem, mapování pinů, nastavení prahu a zda je signál aktivní na vysoké nebo nízké úrovni.
Q: Je vhodný pro venkovní použití?
A: Pouze s ochranou v krytu. Udržujte konektory a elektroniku mimo dosah vody a koroze.
Q: Může přímo ovládat relé nebo motor?
A: Ne. Použijte modul jako vstup do řadiče a pak ovládejte vhodné relé nebo motorový ovladač.
