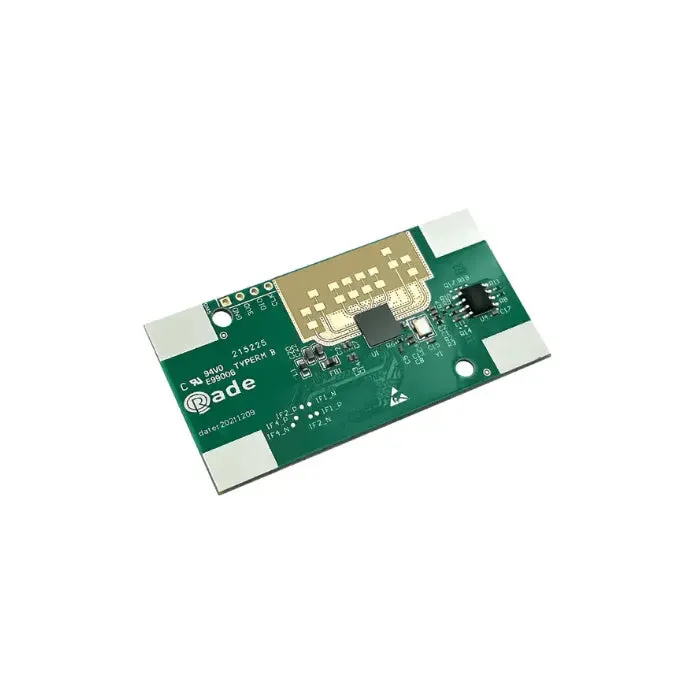

Modul LD6001 je vysoce integrovaný 60GHz radarový modul na milimetrových vlnách s pokročilou architekturou antén 4T3R (čtyřkanálový vysílač, tříkanálový přijímač). Na rozdíl od standardních senzorů využívá vysokou šířku pásma 60GHz spektra k poskytování vysoce přesného sledování lidských cílů. Dokáže detekovat polohu, počet (až osm osob) a reálné trasy pohybu v monitorovaném prostoru s výjimečnou přesností.
Funkce a hlavní přednosti produktu
- Pokročilá architektura 4T3R: Vybavená čtyřmi vysílacími a třemi přijímacími anténami pro vynikající prostorové rozlišení a separaci více cílů.
- Sledování více cílů: Současně identifikuje a sleduje polohu a pohyb až 8 osob.
- Mapování tras: Vytváří výstupy tras pohybu a souřadnicová data, ideální pro pokročilou analýzu toku.
- FMCW technologie: Využívá modulaci Frekvenčně modulovaného kontinuálního signálu pro stabilní výkon a vysoké rozlišení vzdálenosti.
- Široké zorné pole: Poskytuje širokou horizontální šířku paprsku ±60° a elevaci ±30°.
- Vysokofrekvenční přesnost:60GHz pásmo nabízí lepší odolnost proti rušení a jemnější detekci pohybu ve srovnání s 24GHz alternativami.
Parametry produktu
| Parametry | Hodnota | Jednotka | Poznámka |
|---|---|---|---|
| Pracovní frekvence | 60 | GHz | Pásmo milimetrových vln |
| Typ modulace | FMCW | / | Frekvenčně modulovaný kontinuální signál |
| Maximální detekční vzdálenost | 8 | m | Nastavitelné přes firmware |
| Šířka horizontálního paprsku | ±60 | ° | Pokrytí široké oblasti |
| Šířka elevace paprsku | ±30 | ° | Vertikální rozsah snímání |
| Pracovní napětí | 5 | V | Standardní DC vstup |
| Spotřeba energie | 1.1 | W | Průměrný provozní výkon |
| Doba spuštění | 3 | s | Rychlá inicializace |
| Rozměr | 60 × 30 | mm | Kompaktní rozměr PCB |
Scénáře použití
- Chytré budovy a HVAC: Počítání obsazenosti a sledování polohy v reálném čase pro optimalizaci klimatizace a osvětlení podle rozložení lidí.
- Analýza maloobchodu: Sledování tras pohybu zákazníků a doby pobytu v konkrétních uličkách pro analýzu spotřebitelského chování.
- Bezpečnostní monitoring: Detekce vniklých osob nebo neoprávněného personálu v zakázaných oblastech s přesným hlášením souřadnic.
- Chytrá domácnost: Umožňuje funkce „follow-me“ pro chytré spotřebiče a detekci přítomnosti více osob pro automatizované scény.
- Péče o seniory: Nenásilné sledování pohybových vzorců a detekce pádů (s konkrétními verzemi firmwaru).
Požadavky na instalaci
Pro optimální výkon by měl být modul instalován na vertikální stěnu ve výšce 2,2 metru. Přední část modulu (anténa) by měla být nakloněna dolů pod úhlem 10°. Toto nastavení je doporučeno pro nejlepší přesnost detekce, ale výška a úhel mohou být mírně upraveny podle konkrétního testovacího prostředí a požadavků místa.
Seznam balení
HLK-LD6001
- 1 x LD6001 modul

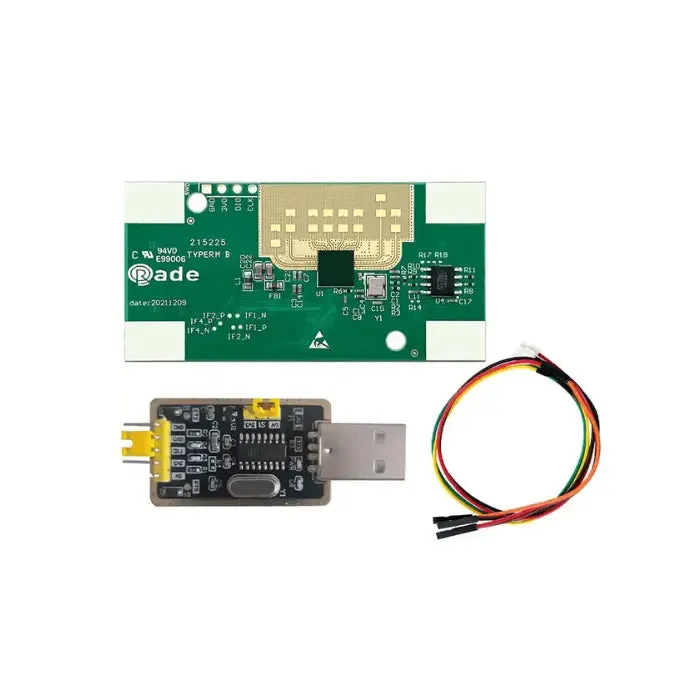

HLK-LD6001Kit
- 1 x LD6001 modul + testovací sada
Často kladené otázky
1. Jaká je výhoda 60GHz oproti 24GHz radaru?
Pásmo 60GHz poskytuje mnohem vyšší šířku pásma (až 4GHz sweep), což umožňuje jemnější rozlišení vzdálenosti a schopnost rozlišit více cílů, které jsou blízko sebe.
2. Může LD6001 detekovat lidi skrz skleněné nebo dřevěné příčky?
Ano, 60GHz milimetrové vlny mohou pronikat nevodivými materiály jako sklo, sádrokarton a dřevo, což umožňuje senzor skrýt za krytem nebo stropem pro estetické účely.
3. Jak modul hlásí data?
LD6001 obvykle odesílá data přes UART rozhraní, poskytující <
