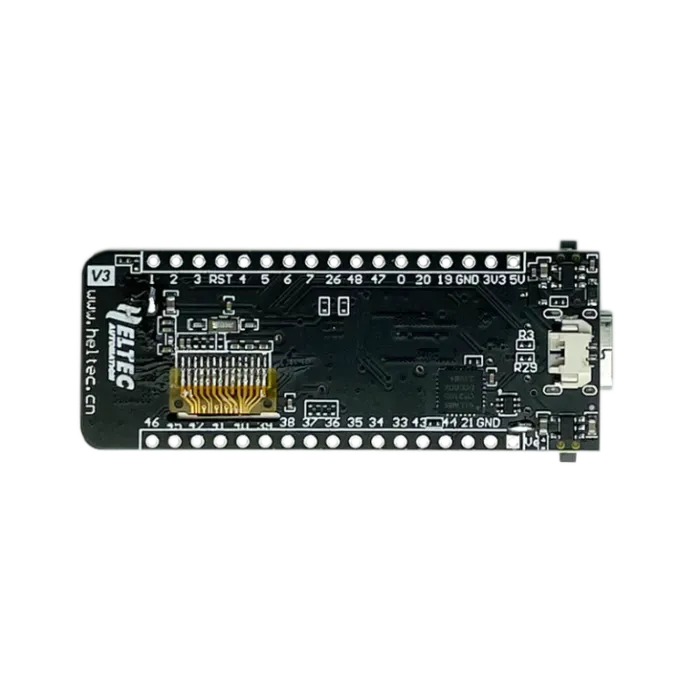

Wireless Stick V3 je kompaktní, vysoce výkonná vývojová deska pro IoT, navržená jako vylepšená verze WiFi LoRa 32 pro splnění požadavků na menší velikost a lepší RF vlastnosti. Vybavena dvoujádrovým procesorem ESP32-S3FN8 a čipem SX1262 LoRa, nabízí připojení Wi-Fi, Bluetooth 5 (LE) a protokol LoRaWAN, což ji činí ideální pro chytrá zařízení, automatizaci a dálkové snímání.
Klíčové vlastnosti zahrnují 0,49palcový OLED displej pro data v reálném čase, Type-C USB rozhraní pro bezproblémové napájení, ladění a programování a integrovaný systém správy baterie podporující 3,7V lithiumové baterie. Díky nízkonapěťovému designu, kompatibilitě s Arduino a vynikající rozšiřitelnosti je tato deska všestrannou volbou pro vývojáře a tvůrce hledající kompaktní, ale robustní řešení pro IoT projekty.
Hlavní vlastnosti
- Mikroprocesor: ESP32-S3FN8 (Xtensa® 32bitový LX7 dvoujádrový procesor, pětistupňová pipeline, hlavní frekvence až 240 MHz).
- SX1262 LoRa uzlový čip.
- Rozhraní Type-C USB s kompletním regulátorem napětí, ochranou proti ESD, ochranou proti zkratu, RF stíněním a dalšími ochrannými opatřeními.
- Vestavěné rozhraní baterie SH1.25-2, integrovaný systém správy lithiové baterie (řízení nabíjení a vybíjení, ochrana proti přebití, detekce stavu baterie, automatické přepínání napájení USB / baterie).
- Integrované WiFi, LoRa, Bluetooth – tři síťová připojení, vestavěná Wi-Fi, Bluetooth speciální 2,4GHz kovová pružinová anténa, rezervované rozhraní IPEX (U.FL) pro použití LoRa.
- Vestavěný 0,49palcový OLED displej s maticí 64*32 bodů, který lze použít k zobrazení ladicích informací, stavu baterie a dalších informací.
- Integrovaný CP2102 USB na sériový port čip, pohodlný pro stahování programů a tisk ladicích informací.
- Podpora vývojového prostředí Arduino.
- Poskytujeme knihovnu Arduino® pro protokol ESP32 + LoRaWAN, což je standardní protokol LoRaWAN, který může komunikovat s jakoukoliv LoRa bránou běžící na protokolu LoRaWAN. Pro spuštění tohoto kódu je potřeba jedinečná licence.
- S dobrým návrhem RF obvodu a nízkou spotřebou energie.
Specifikace
| Parametry | Popis |
|---|---|
| Hlavní čip | ESP32-S3FN8 (Xtensa® 32bitový lx7 dvoujádrový procesor) |
| LoRa uzlový čip | SX1262 |
| USB na sériový čip | CP2102 |
| Frekvence | 470~510MHz, 863~928MHz |
| Max. vysílací výkon | 21 ± 1 dBm |
| Max. citlivost příjmu | -134dBm |
| Wi-Fi | 802.11 b/g/n, až 150 Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Hardwarové zdroje | 7*ADC1 + 2*ADC2; 7*Dotyk; 3*UART; 2*I2C; 2*SPI; atd. |
| Displej | 0,49palcový OLED |
| Paměť | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Baterie | Napájení a nabíjení 3,7V lithium baterie |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 58,08 * 22,6 * 8,2 mm |
| Rozhraní | Type-C USB; 2*1,25 rozhraní pro lithium baterii; LoRa ANT (IPEX1.0); 2*17*2,54 pinový header |
Popis
Mapa pinů
Hlavní body
USB Typ C
Napájení, stahování firmwaru a ladicí rozhraní používají univerzálnější USB Type C rozhraní, což usnadňuje vývojovou práci.
Kompatibilní s Arduino
Provedli jsme mnoho migrací a vývoje, díky čemuž plně podporuje Arduino® a může stabilně provozovat protokol LoRaWAN.
Vestavěný OLED displej
Integrovaný OLED displej lze použít k zobrazení některých informací, jako je stav systému a parametry, což uživatelům usnadňuje přímé použití celé vývojové desky pro jejich vlastní návrh produktu.
Často kladené otázky
Je bezdrátový stick V3 kompatibilní s kódem V2?
Pokud chcete použít nový procesor ESP32-S3 a čip SX1262 LoRa, možná budete muset použít nové knihovny, které je podporují. Měli byste zkontrolovat, zda jsou knihovny, které používáte, kompatibilní s těmito novými komponentami.
Podle mé zkušenosti s Wireless
