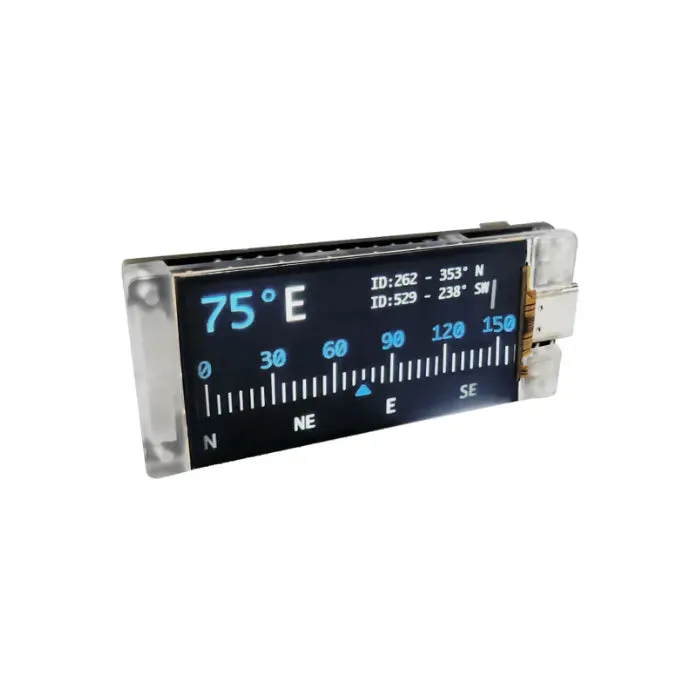

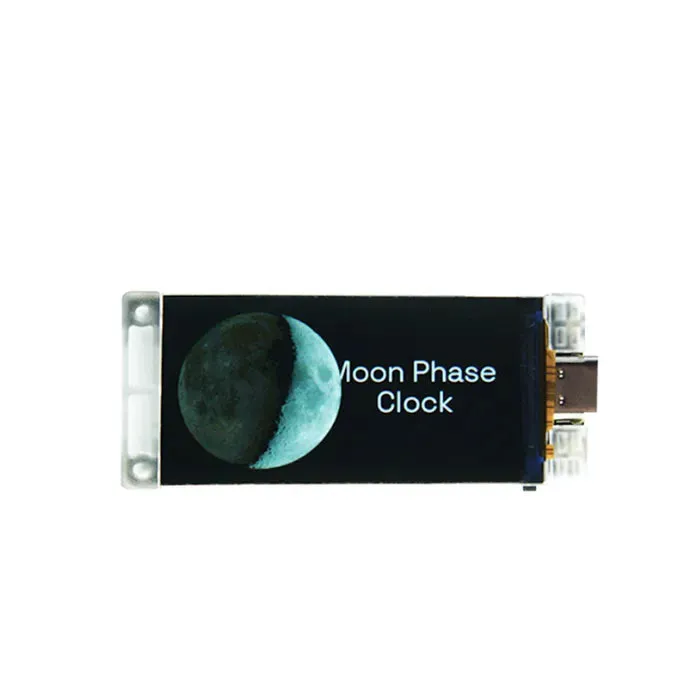

HELTEC Vision Master T190 (HT‑VMT190) ⚙️ je všestranná vývojová sada poháněná ESP32‑S3 🧠 s volitelným LoRa modulem 📡. Disponuje 1,9palcovým TFT‑LCD displejem 📺 s rozlišením 170 (RGB) × 320 pixelů, schopným zobrazit až 262k barev 🌈 pro ostré a živé vizuály.
S přiloženými ukázkovými programy 💻 a vývojovými nástroji 🛠️ mohou uživatelé snadno ovládat displej přes Bluetooth 📶, Wi‑Fi 🌐 nebo LoRa 📡. Sada je ideální pro začátečnické programování 🚀 a plně podporuje open-source projekty jako Meshtastic 🌍, což z ní činí vynikající volbu jak pro učení 📘, tak pro prototypování 🔧.
Funkce
-
⚡ Vysoce výkonný MCU: ESP32-S3R8 s Wi-Fi + Bluetooth Low Energy (BLE)
-
📡 Volitelný LoRa modul: Kompatibilní s Meshtastic pro komunikaci na dlouhé vzdálenosti
-
🔋 Ultra-nízká spotřeba energie: Pouze 18 μA v režimu hlubokého spánku
-
🔌 Chytré řízení napájení:
-
Na palubě SH1.25-2 bateriové rozhraní
-
Integrovaný systém správy lithiové baterie (nabíjení/vybíjení, ochrana proti přebití, detekce napájení)
-
Automatické přepínání USB/baterie pro plynulé používání
-
🔹 Displej & rozhraní
-
🖥️ 1,9palcový TFT-LCD displej s 170 (RGB) × 320 rozlišením, až 262 tisíc barev
-
🔗 SH2.0-4P rozhraní senzoru, kompatibilní s QuickLink sérií senzorů
🔹 Podmínky prostředí
-
📦 Skladování: -30℃ ~ 70℃, ≤45% RH
-
🌡️ Optimální provoz: -20℃ ~ 60℃, 55±10% RH
🔹 Vývoj & kompatibilita
-
💻 Kompatibilní s Arduino s připravenými frameworky & knihovnami pro rychlé prototypování
Specifikace
| Parametry | Popis |
|---|---|
| Master Chip | ESP32-S3R8 |
| LoRa Node Chip | SX1262 |
| Frekvence | 470~510MHz, 863~928MHz |
| Maximální vysílací výkon | 21±1dBm |
| Maximální citlivost příjmu | -136dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, až 150Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Hardware Resource | 7*ADC_1, 6*ADC_2, 11*Touch, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. Atd. |
| Paměť | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 16MB SiP Flash |
| Rozhraní | Type-C USB; Rozhraní pro 2*1,25 lithium baterie; LoRa ANT(IPEX1.0); Wi-Fi ANT(IPEX1.0); 2*12*2.54 pinový header; Senzorové rozhraní SH1.0-4P. |
| Baterie | Napájení a nabíjení lithiovou baterií 3,3~4,2V. |
| Provozní teplota | -20 ~ 70 ℃ |
| Rozměry | 60*25.4*10.19mm |
| Displej | Vestavěný 1,9palcový TFT-LCD displej |
Popis
Pinová mapa
Rozměr
Vysoký jas
Modul LoRa je volitelný
Moduly LoRa jsou volitelné a mohou výrazně snížit náklady, pokud nepotřebujete modul LoRa.
Vysoce rozšiřitelný
Vision Master T190 má bohatou sadu pinů a hardwarových zdrojů, které vám umožní široké rozšíření. Rozhraní SH1.0-4P lze přímo připojit k senzorům řady QuickLink.

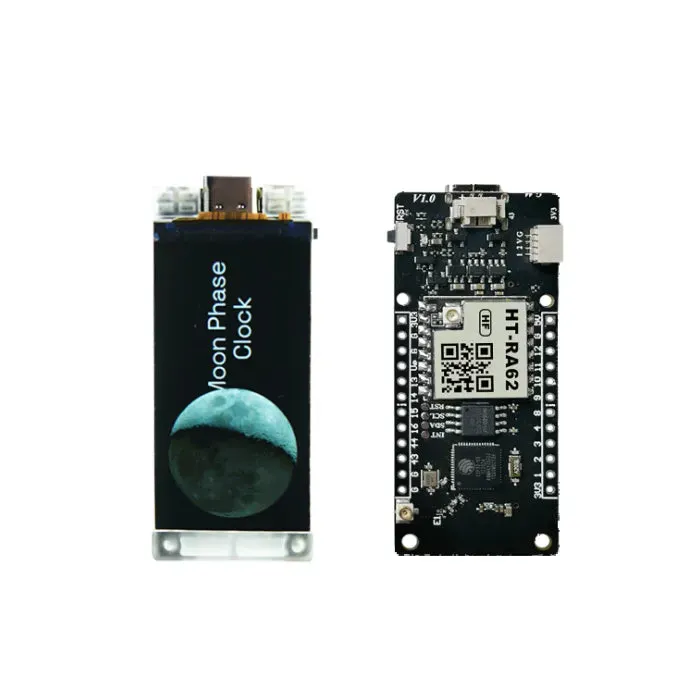

Plastová podpůrná deska
Mezi PCB a frekvencí displeje je instalována průhledná plastová podpůrná platforma, která může chránit elektronické součástky na desce a zlepšit funkci odvodu tepla desky.
Modul LoRa je volitelný
Moduly LoRa jsou volitelné a mohou výrazně snížit náklady, pokud nepotřebujete modul LoRa.
Vysoce rozšiřitelný
Vision Master T190 má bohatou sadu pinů a hardwarových zdrojů, které vám umožní široké rozšíření. Rozhraní SH1.0-4P lze přímo připojit k senzorům řady QuickLink.
