Gravity: Analogový EMG senzor od OYMotion

DFRobot Gravity: Analogový EMG senzor od OYMotion je vysoce kvalitní, neinvazivní senzor navržený k detekci sEMG (povrchové elektromyografie) signálů, které odrážejí lidskou svalovou a nervovou aktivitu. Tento senzor je ideálním řešením pro projekty vyžadující monitorování svalové aktivity v reálném čase, jako jsou interakce člověk-počítač, řízení robotů a biofeedbackové systémy.

EMG modul svalového senzoru je navržen s diferenciálním vstupem a vestavěným analogovým filtračním obvodem, schopným zesílit slabé svalové signály (±1,5 mV) až 1000krát a zároveň účinně snižovat rušení šumem. S výstupním signálem v rozsahu 0 až 3,0 V a referenčním napětím 1,5 V zajišťuje stabilní a přesné snímání signálu.

Na rozdíl od tradičních lékařských elektrod tento modul svalového senzoru poskytuje vysoce kvalitní sběr signálu bez potřeby vodivého gelu, což jej činí pohodlnějším, odolnějším a uživatelsky přívětivým. Je ideální pro biomedicínské projekty, řízení robotů, interakci člověk-stroj a monitorování svalových signálů založené na Arduino.

Funkce

• Suché kovové elektrody pro dlouhou životnost a snadné použití

• Diferenciální vstup s vysokým poměrem potlačení společného režimu (CMRR)

• Nízká spotřeba energie s jedním napájením 3,3V až 5,5V

• Poskytuje přesné měření síly a aktivity svalů

• Není potřeba vodivý gel, což zvyšuje pohodlí a odolnost

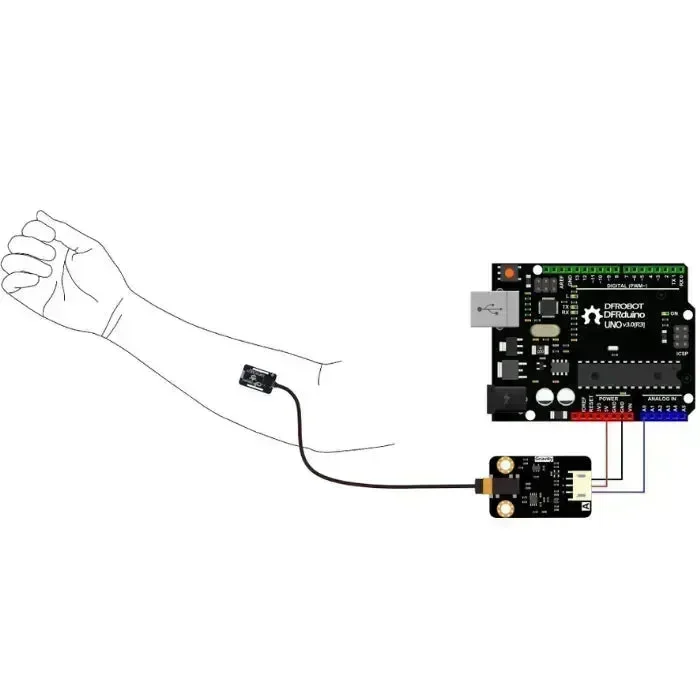

• Lze snadno integrovat s Arduino pro detekci svalové aktivity a řízení robotů

Aplikace

• Interakce člověk-počítač pro asistivní technologie

• Robotické ovládání pomocí svalových signálů

• Biofeedbackové systémy pro fyzikální terapii

• Interaktivní projekty jako myoelektrická myš a nositelná zařízení

Specifikace

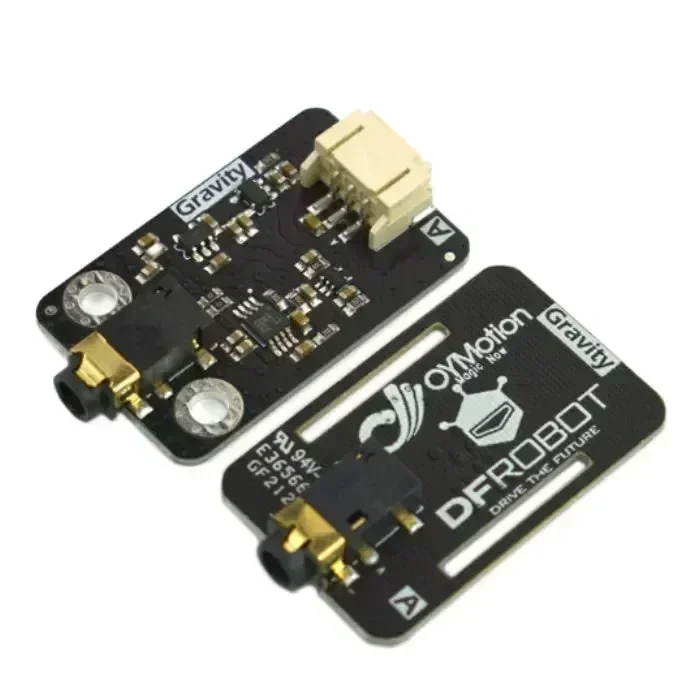

Deska vysílače signálu:

Napájecí napětí	3,3V–5,5V
Provozní napětí	3,0V
Rozsah detekce	±1,5mV
Konektor elektrody	PJ-342
Konektor modulu	PH2.0-3P
Výstupní napětí	0–3,0V
Provozní teplota	0–50°C
Velikost	22mm x 35mm (0,87 x 1,38 palce)

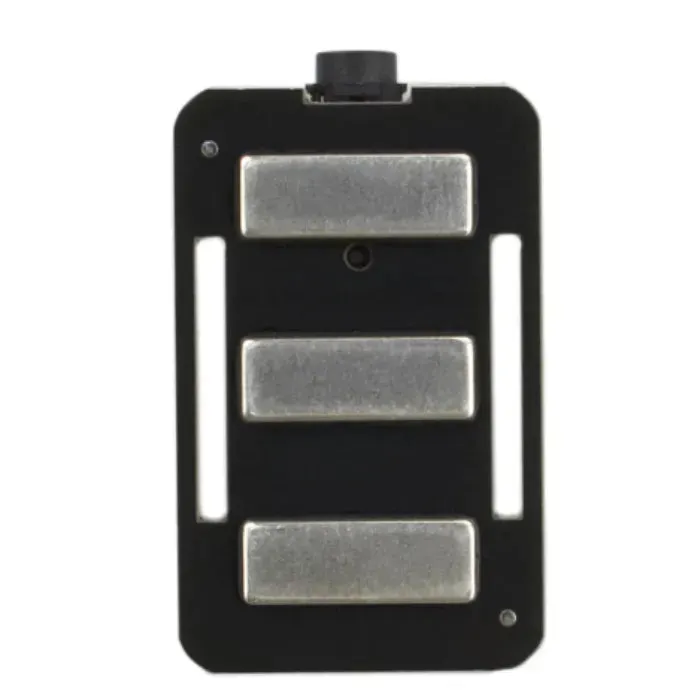

Deska suché elektrody:

Konektor elektrody	PJ-342
Délka vodiče	50cm (19,69 palce)

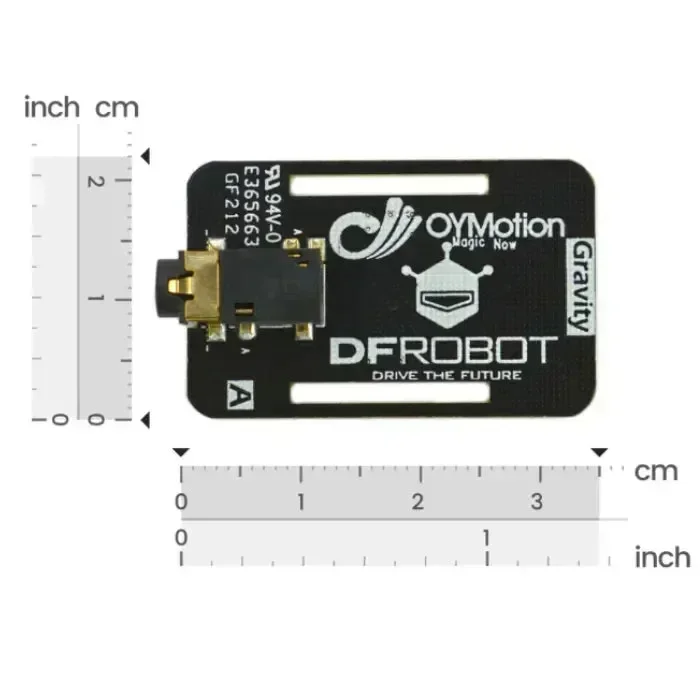

Velikost desky	22mm x 35mm (0,87 x 1,38 palce)
Hmotnost	36g

Ukázkové projekty

• Myolektrická myš nasazená na hlavě
  Potřebné díly: Arduino Leonardo, Gravity: Analogový EMG senzor, IMU shield a další.

• Vánoční dárek pro děti: Chytrá králičí čepice
  Potřebné díly: Gravity: Analogový EMG senzor, Beetle Arduino, 9g serva a další.

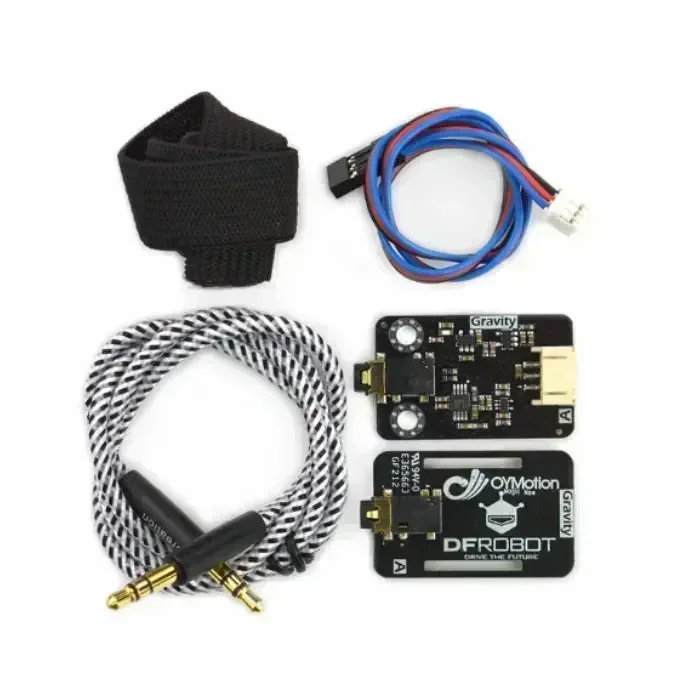

V balení

• 1 x Deska suché EMG elektrody

• 1 x Pásek na zápěstí

• 1 x Elektrodový kabel

• 1 x Deska vysílače EMG signálu

• 1 x Gravity Analogový kabel 3Pin

Související články

• wiki

• Pracovní principy a aplikace


Často kladené otázky

Senzor vykazuje abnormálně vysoké hodnoty nebo zůstává nezměněný. Co mám dělat?

1. Ověřte, že napájení senzoru je stabilní.

2. Ujistěte se, že směr elektrody je zarovnán se směrem svalu. Elektroda by měla být připevněna na velkou plochu odkryté kůže.

3. Odpojte a znovu připojte konektor senzorové elektrody, abyste zkontrolovali, zda se čtení vrátí do normálu.

👉 Můžete se také podívat na toto výukové video pro řešení problémů: Quiz Video

Kde bych měl umístit suchou elektrodu? Existují nějaké speciální požadavky?

Obecně tři suché kovové elekt
