Gravity: ADS1115 16bitový ADC modul – I2C analogově-digitální převodník DFRobot

Gravity: I2C ADS1115 16bitový ADC modul nabízí přesný sběr a konverzi analogových signálů, což z něj činí ideální rozhraní pro rozšíření vašeho Raspberry Pi nebo Arduina o spolehlivé analogové vstupy. Tento modul je speciálně navržen pro kompatibilitu s analogovými senzory řady Gravity a podporuje bezproblémovou integraci plug-and-play — pro tento vysoce přesný ADS1115 ADC modul není potřeba pájení.

Funkce

• 16bitové rozlišení ADC pro přesnou analogově-digitální konverzi pomocí ADS1115 ADC modulu

• Široké napájecí napětí 3,3V–5,0V, optimalizované pro Raspberry Pi a Arduino pro sběr analogových dat

• Rozhraní Gravity I2C pro snadné připojení typu plug-and-play s tímto I2C modulem ADS1115

• Čtyři analogové vstupní kanály pro univerzální připojení senzorů a vícikanálovou ADS1115 ADC konverzi

• Vestavěný přepínač adresy I2C — kaskádujte dva moduly pro až osm analogových kanálů pomocí I2C komunikace

• Barevně označené 3pinové konektory pro rychlé a bezchybné zapojení senzorů na ADS1115 ADC modulu

• Programovatelná úprava zesílení (PGA) pro slabé i velmi proměnlivé signály pomocí tohoto I2C ADC převodníku

• Nízká spotřeba energie (pracovní proud 2~3mA) pro vaše projekty s ADS1115 ADC modulem

Zjednodušte integraci analogových senzorů

Většina desek Raspberry Pi nemůže nativně číst analogové signály. S tímto I2C modulem ADS1115 můžete snadno připojit širokou škálu analogových senzorů Gravity k vašemu Raspberry Pi nebo Arduinu, čímž rozšíříte rozsah měřitelných fyzikálních jevů ve vašich projektech — například světlo, teplotu, zvuk a další s tímto 16bitovým ADC modulem ADS1115.

Modul s plug-and-play Gravity rozhraním zajišťuje snadnou a spolehlivou integraci senzorů bez nutnosti pájení nebo složitého nastavení pro tento I2C analogově-digitální převodník.

Flexibilní a rozšiřitelný

• Podporuje rozsah měření 0~VCC (až 5 V) pro ADS1115 ADC modul

• Čtyři analogové vstupní kanály na jeden I2C ADS1115 ADC modul

• Kaskádové propojení dvou modulů pro čtení až osmi analogových signálů přes I2C rozhraní

• 3,3V I2C digitální úroveň zajišťuje bezpečný provoz s deskami Raspberry Pi a Arduino

Specifikace

• Napájecí napětí: 3,3–5,0 V

• Analogové kanály: 4 (na tomto ADS1115 ADC modulu)

• Rozlišení ADC: 16bitový analogově-digitální převodník

• Rozsah analogového měření: 0~VCC

• Provozní proud: 2–3 mA (senzor není součástí)

• Rozhraní: Gravity I2C ADS1115

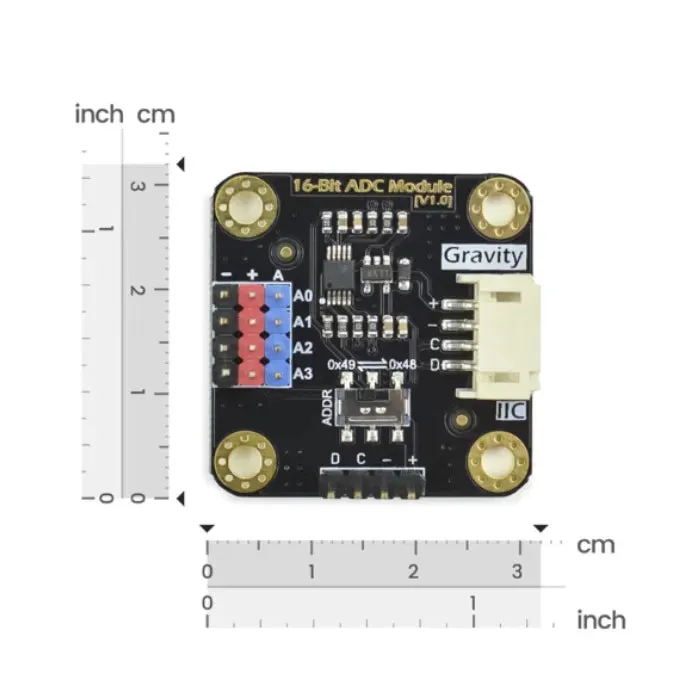

• Velikost produktu: 32 x 32 mm (1,26 x 1,26 palce)

Aplikace

• Rozšíření analogových senzorů pro projekty Raspberry Pi a Arduino

• Přesné získávání dat pro vědecké a průmyslové projekty s ADS1115 ADC

• Monitorování životního prostředí a I2C IoT aplikace

• Vzdělávací elektronické experimenty zahrnující analogově-digitální převod

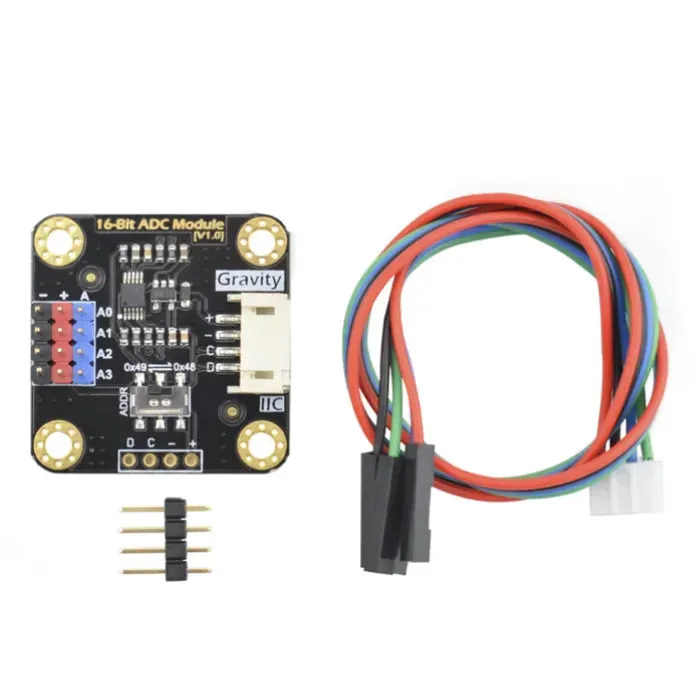

V balení

• 1 x Gravity: I2C ADS1115 16bitový ADC modul

• 1 x XH2.54-4pin konektor

• 1 x Gravity-4P I2C/UART senzorový kabel
