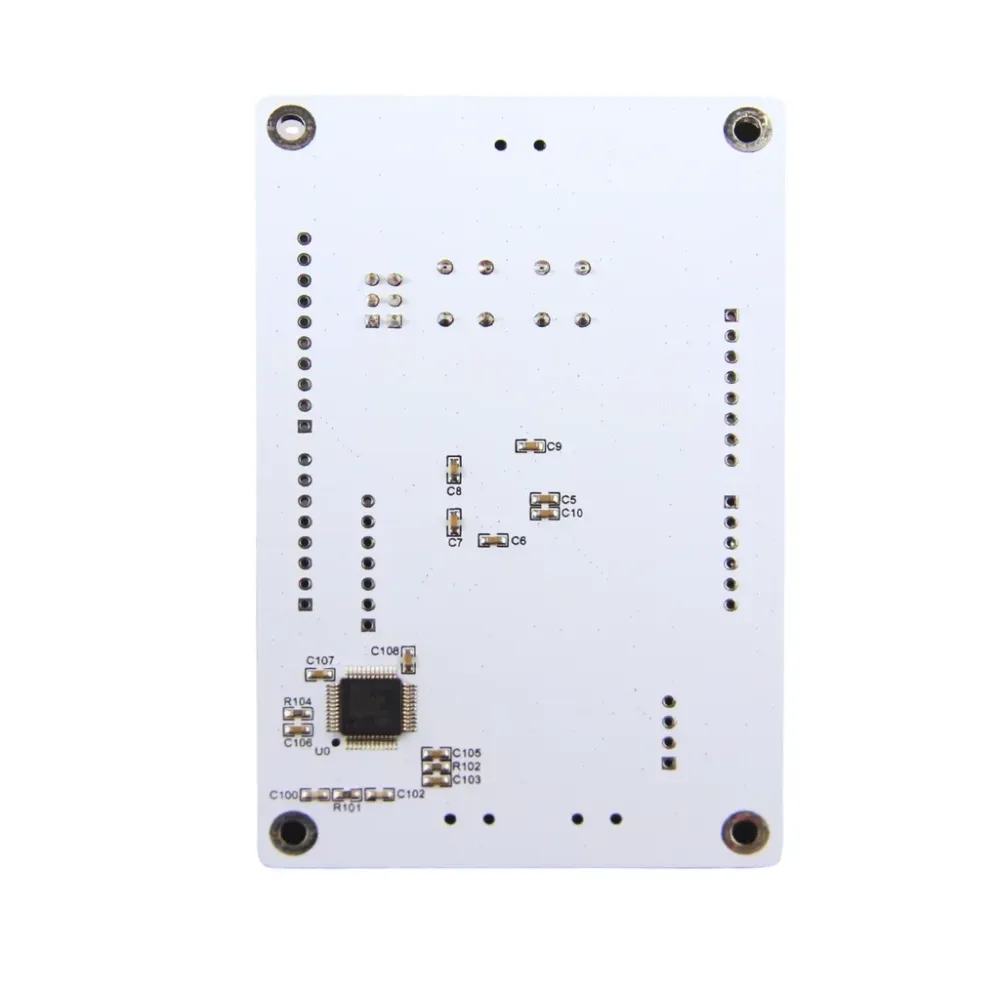

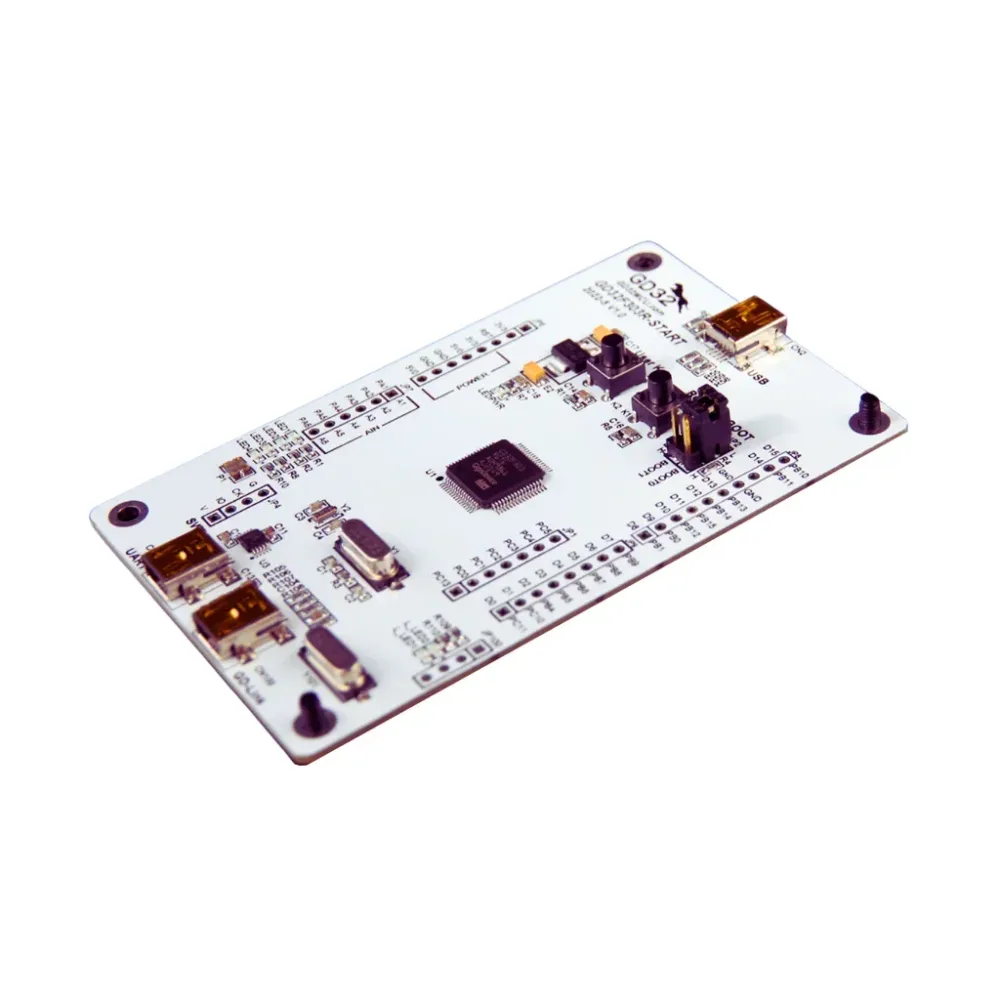

Vývojová deska GigaDevice GD32F303R-START je startovací platforma pro hodnocení mikrokontroléru GD32F303RCT6, zařízení Arm Cortex-M4 120 MHz v řadě MCU GD32F30x pro hlavní proud. Je to praktická volba pro inženýry, kteří potřebují kompaktní desku pro spuštění firmwaru, testování periferií a experimenty s vestavěným řízením.
Podle oficiálního výběru produktů GigaDevice GD32F303 používá GD32F303RCT6 obal LQFP64 s 256 KB Flash, 48 KB SRAM a až 51 I/O. Řada také integruje CAN 2.0B, USB Full-Speed, SDIO, EXMC a bohaté analogové zdroje, což činí tuto desku vhodnou pro průmyslové řízení, záznam dat a výukové vestavěné projekty.
Funkce
- MCU GD32F303RCT6 – Postavený kolem mikrokontroléru GigaDevice GD32F303 řady pro hlavní proud vestavěného vývoje.
- Jádro Arm Cortex-M4 – Pracuje až na 120 MHz pro úlohy řízení, komunikace a zpracování signálů.
- 256 KB Flash – Poskytuje paměť programu na čipu pro aplikační firmware a příklady periferií.
- 48 KB SRAM – Podporuje běhová data, buffery, protokolové zásobníky a testovací aplikace.
- Obal LQFP64 – Nabízí až 51 I/O pro breadboard, header nebo rozšíření prototypu.
- Podpora SDIO – Užitečné pro záznam dat na SD kartu, experimenty s úložištěm a hodnocení periferií SDIO.
- CAN 2.0B a USB FS – Umožňuje testování průmyslové komunikace a vývoj USB zařízení.
- Bohaté analogové zdroje – Zahrnuje 12bitové ADC zdroje a podporu 12bitového DAC pro měřicí a řídicí experimenty.
- Rozhraní pro externí paměť – Podpora EXMC pomáhá při hodnocení vestavěných návrhů souvisejících s pamětí nebo displejem.
- Oficiální ekosystém GD32 – Lze použít s dokumentací GigaDevice, knihovnami firmwaru a vývojovými zdroji pro MCU GD32F30x.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model produktu | GD32F303R-START |
| Cílový MCU | GD32F303RCT6 |
| Řada MCU | Rodina MCU GD32F303 / GD32F30x pro hlavní proud |
| Jádro CPU | Arm Cortex-M4 |
| Maximální frekvence | 120 MHz |
| Flash paměť | 256 KB |
| SRAM | 48 KB |
| Balení | LQFP64 |
| V/V (vstup/výstup) | Až 51 |
| Komunikační rozhraní | USART/UART, I2C, SPI/I2S, CAN 2.0B, USB FS, SDIO |
| Analogové zdroje | 12bitové ADC zdroje a podpora 12bitového DAC |
| Externí sběrnice | Podpora EXMC |
| Teplotní rozsah | -40 °C až +85 °C |
Referenční dokumenty
- Oficiální produktová stránka GigaDevice GD32F303
- Stahovací centrum GigaDevice GD32
Aplikace
- Učení vestavěného firmwaru – Vhodné pro učení inicializace periferií Cortex-M4 a struktury firmwaru v reálném čase.
- Průmyslové řídicí prototypy – Užitečné pro testování CAN, časovačů, GPIO a analogových vstupů v řídicích aplikacích.
- Záznam dat – SDIO a sériové rozhraní podporují experimenty se skladováním a sběrem dat.
- Vývoj USB zařízení – Podpora USB FS umožňuje základní projekty komunikace na straně zařízení.
- Sběr dat ze senzorů – ADC zdroje lze použít pro měření, monitorování a hodnocení analogového front-endu.
- Komunikační brány – Zdroje CAN, UART, SPI a I2C podporují prototypy protokolových mostů.
- Experimenty s HMI a pamětí – Podpora EXMC pomáhá při hodnocení externí paměti nebo návrhů souvisejících s displejem.
- Laboratoře ve třídě – Vhodná deska pro kurzy programování MCU a školení vestavěných systémů.
Obsah balení
- 1 x vývojová deska GigaDevice GD32F303R-START
Často kladené otázky
Jaký MCU je použit na GD32F303R-START?
Je připraven pro GD32F303RCT6, Arm Cortex-M4 MCU v řadě GD32F303.
Jak rychle pracuje GD32F303RCT6?
Oficiální výběr produktů uvádí GD32F303RCT6 s maximální frekvencí 120 MHz.
Kolik paměti tento MCU poskytuje?
GD32F303RCT6 nabízí 256 KB Flash a 48 KB SRAM.
