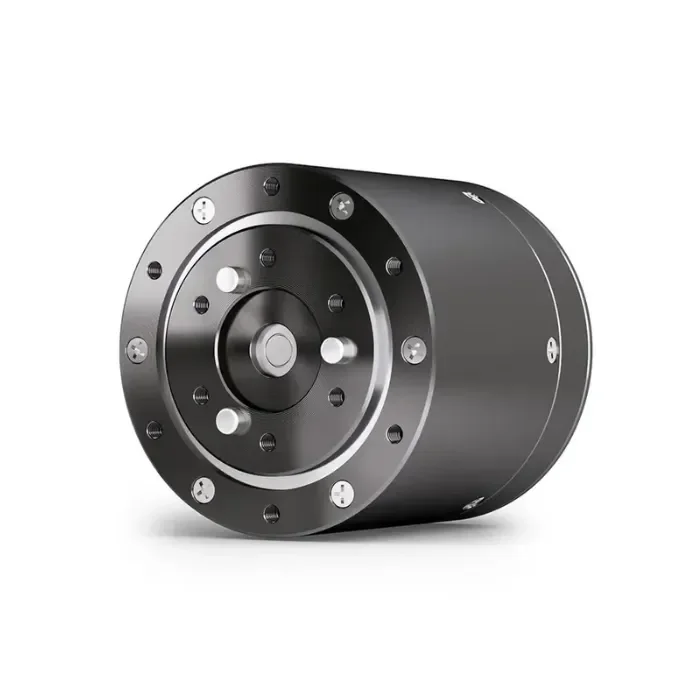

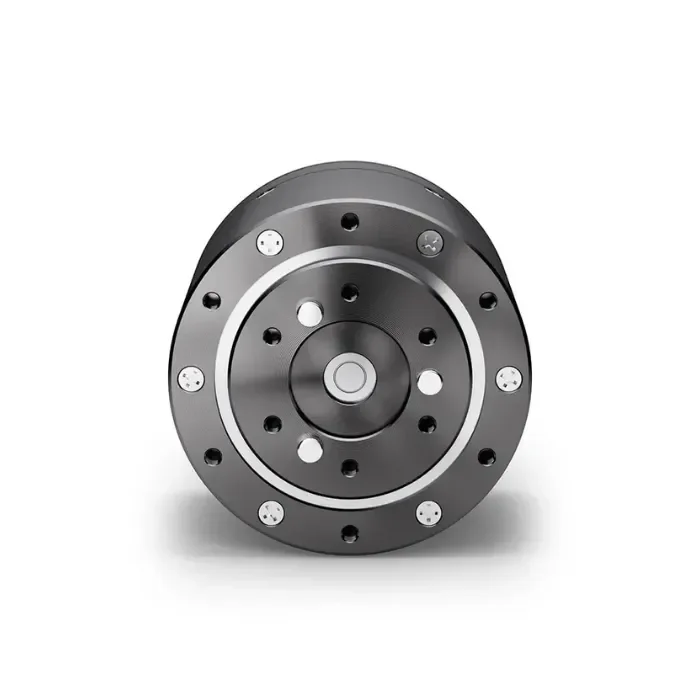

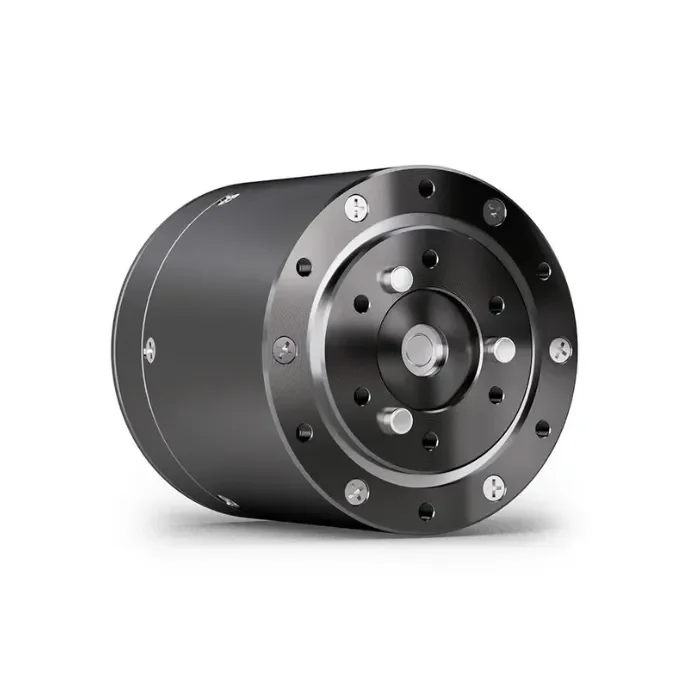

⚙️ CubeMars AK45-36 – Kompaktní BLDC motor s vysokým točivým momentem pro přesné řízení pohybu
🧠 CubeMars AK45-36 je kompaktní třífázový bezuhlíkový stejnosměrný motor navržený pro vysoce výkonnou robotiku, automatizaci a servo systémy. Díky bezúdržbové elektronické komutaci a přesnému planetovému převodu poskytuje plynulý točivý moment, nízkou hlučnost a vysokou účinnost—ideální pro samostatný provoz nebo integraci do pokročilých sítí řízení pohybu 🔧⚡.
Ať už stavíte robotický kloub, CNC pohon nebo vlastní automatizační platformu, AK45-36 nabízí dokonalou rovnováhu mezi hustotou výkonu, odolností a přesností řízení—což z něj činí oblíbenou volbu pro OEM výrobce a systémové integrátory hledající kompaktní řešení BLDC motorů s vysokým točivým momentem.
✨ Vlastnosti
- 💪 Vysoký točivý moment
Dodává až 10 N·m špičkového točivého momentu, což ho řadí mezi bezuhlíkové stejnosměrné motory s vysokým točivým momentem, ideální pro těžké průmyslové aplikace vyžadující stabilní a spolehlivou sílu. - 📏 Kompaktní a lehký design
Váží pouze 450g, tento 3fázový BLDC motor se vejde do stísněných prostor a zároveň si zachovává vysokou mechanickou pevnost a účinnost. - 🔄 Univerzální kompatibilita řízení
Podporuje CANopen, EtherCAT a protokoly řízení serva, umožňující bezproblémovou integraci do pokročilých automatizačních systémů. - 🔇 Hladký a tichý provoz
Pokročilý design bezuhlíkového planetového převodového motoru zajišťuje minimální hluk a vibrace, ideální pro přesné prostředí. - 🎯 Precizní polohování a řízení
Nabízí přesnost 0,1° s magnetickým enkodérem, ideální pro robotiku, CNC, lékařská zařízení a jemné řízení pohybu.
📐 Specifikace
| Položka | Původní štítek | Hodnota | |||||
|---|---|---|---|---|---|---|---|
| Aplikace | Aplikace | Robot na nohou, Exoskeleton, AGV | |||||
| Metoda pohonu | Způsob pohonu | FOC (Field-Oriented Control) | |||||
| Provozní teplota okolí | Provozní okolní teplota | -20°C ~ 50°C | |||||
| Typ vinutí | Typ vinutí | Hvězda | |||||
| Třída izolace | Úroveň izolace | Třída F | |||||
| Izolace vysokého napětí | Izolace vysokého napětí | 500V 5mA / 2s | |||||
| Izolační odpor | Izolační odpor | 500V 10MΩ | |||||
| Počet drážek | Počet drážek | 24 | |||||
| Počet pólových párů | Počet pólových párů | 14 | |||||
| Převodový poměr | Převodový poměr | 36:1 | |||||
| Zpětný pohon (točivý moment) | Zpětný pohon (Nm) | 0,8 Nm | |||||
| Backlash (úhlová minuta) | Backlash (úhlová minuta) | 12 | |||||
| Teplotní senzor | Teplotní senzor | NTC MF51B 103F3950 | |||||
| Hlučnost (65 cm od motoru) | Hlučnost dB (motor ve vzdálenosti 65 cm) | 65 dB | |||||
| Základní dynamické zatížení Cr (N) | Základní dynamické zatížení Cr(N) | 2810 N | |||||
| Základní statické zatížení Cor (N) | Základní statické zatížení Cor(N) | 2760 N | |||||
| Jmenovité napětí | Jmenovité napětí (V) | 24 V | |||||
| Jmenovitý točivý moment | Jmenovitý točivý moment (Nm) | 8 Nm | |||||
| Jmenovitá rychlost | Jmenovitá rychlost (ot/min) | 40 ot/min | |||||
| Jmenovitý proud | Jmenovitý proud (ADC) | 2 A | |||||
| Hmotnost | Hmotnost (g) | 340 g | |||||
| Maximální točivý moment | Špičkový moment (Nm) | 24 Nm | |||||
| Špičkový proud | Špičkový proud (ADC) | 6,5 A | |||||
| Volnoběžné otáčky | Volnoběžné otáčky (ot./min) | 52 ot./min | |||||
| KV | KV (ot./V) | 80 ot./V | |||||
| KT | KT (Nm/A) | 0,11 Nm/A | |||||
| KE | KE (V/krpm) | 12,5 V/krpm | |||||
| Odpor fáze k fázi | Odpor fáze k fázi (mΩ) | 1,8 mΩ | |||||
| Indukčnost fáze k fázi | Indukčnost fáze k fázi (μH) | 1,4 μH | |||||
| Moment setrvačnosti rotoru | Moment setrvačnosti rotoru (g·cm²) | 32 g·cm² | |||||
| Konstanta motoru | Konstanta mo
