IPX konektor G1 SMD pro montáž je ultrakompaktní povrchový IPX konektor navržený pro vysokofrekvenční bezdrátové aplikace. Tento miniaturní U.FL/IPX rozhraní nabízí vynikající RF výkon v prostorově úsporném provedení, což jej činí ideálním pro hustě osazené tištěné spoje v moderních bezdrátových komunikačních systémech pracujících až do 6 GHz.
Vlastnosti
- Ultrakompaktní provedení: Extrémně malá plocha (Q2,6 x 1,25 mm) ideální pro návrhy s omezeným prostorem a miniaturní elektronická zařízení
- Vynikající RF výkon: Výjimečná integrita signálu s minimální ztrátou vložením (0,15 dB) a nízkým VSWR (<1,3)
- Povrchová montáž: SMD/SMT montáž kompatibilní s automatizovanými výrobními procesy pro sériovou výrobu
- Kvalitní materiály: Vysoce kvalitní měděná konstrukce s pozlacením zajišťuje vynikající vodivost a odolnost proti korozi
- Široký frekvenční rozsah: Podporuje aplikace od stejnosměrného proudu do 6 GHz, pokrývající většinu bezdrátových komunikačních pásem
- Spolehlivé spojení: Precizně navržené provedení zajišťuje bezpečné spojení s kompatibilními IPX/U.FL kabely
- Odolnost vůči teplotám: Zachovává stabilní výkon v průmyslovém teplotním rozsahu (-40 °C až +85 °C)
- Lehká konstrukce: Ultralehká hmotnost 0,02 g ideální pro aplikace citlivé na váhu, jako jsou drony a přenosná zařízení
Technické údaje
- Model produktu: IPX konektor G1 SMD pro montáž
- Číslo dílu: AH06.204
- Typ konektoru: IPX/U.FL G1 samičí SMD zásuvka
- Způsob montáže: Povrchová montáž (SMD/SMT)
- Frekvenční rozsah: DC až 6000 MHz (6 GHz)
- Impedance: 50 Ω
- VSWR: <1,3
- Ztráta vložením: 0,15 dB
- Materiál: Měď s pozlacením

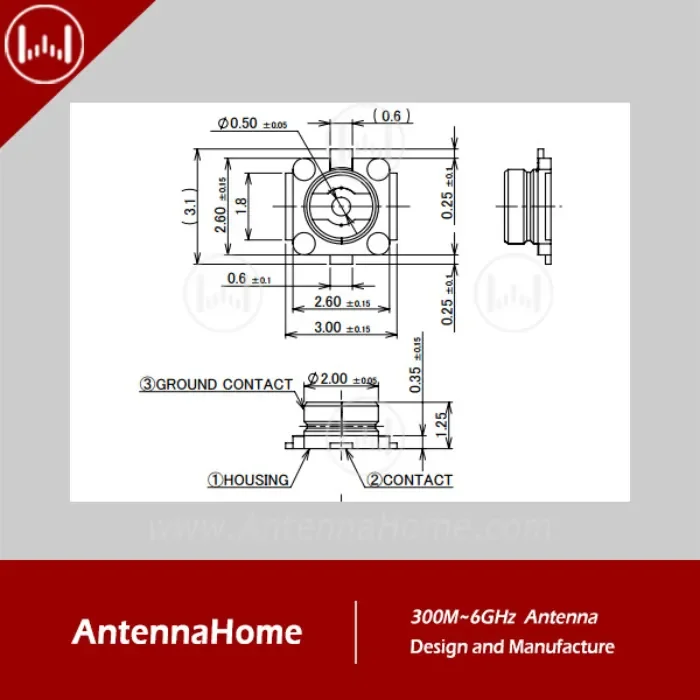

- Rozměry: Q2,6 x 1,25 mm
- Hmotnost: 0,02 g/ks
- Provozní teplota: -40 °C až +85 °C
Využití
IPX konektor G1 SMD pro montáž je ideální pro:
- Bezdrátové moduly: WiFi, Bluetooth, Zigbee a mobilní (3G/4G/5G) komunikační moduly
- Zařízení internetu věcí: Chytré domácí produkty, nositelná elektronika a průmyslové senzory
- Mobilní elektroniku: Chytré telefony, tablety, notebooky a přenosná navigační zařízení
- Síťové vybavení: Směrovače, přístupové body a infrastruktura malých buněk
- GPS/GNSS přijímače: Systémy pro sledování polohy a navigaci
- Technologie dronů a bezpilotních letounů: Komunikační a řídicí systémy pro bezpilotní vzdušná vozidla
- Lékařská zařízení: Bezdrátově propojené zdravotnické přístroje a monitorovací systémy
- Testování a měření: Kompaktní RF testovací přístroje a měřicí zařízení
- Průmyslová automatizace: Bezdrátové řídicí systémy a komunikace mezi stroji
Obsah balení
Každá objednávka obsahuje:
- IPX konektory G1 SMD pro montáž v objednaném množství
- Průvodce návrhem plošného spoje s doporučenými rozměry kontaktních ploch
- Technický list s podrobnými elektrickými a mechanickými parametry
- Pokyny pro SMT montáž s doporučeným teplotním profilem
- Certifikát kvality potvrzující elektrický výkon
- Antistatické balení pro bezpečné skladování a manipulaci
IPX konektor G1 SMD pro montáž představuje dokonalou rovnováhu mezi miniaturizací a vysokofrekvenčním výkonem pro dnešní kompaktní bezdrátové návrhy. Jeho ultramalá plocha a kompatibilita se SMD jej činí preferovaným konektorem pro konstruktéry vyvíjející RF aplikace s omezeným prostorem, kde nelze slevit z kvality signálu. Díky vynikajícím elektrickým vlastnostem a spolehlivému mechanickému provedení tento miniaturní IPX konektor zajišťuje stálý výkon v náročných bezdrátových komunikačních systémech v průmyslových, spotřebitelských i obchodních aplikacích.
