SMA-K ohnutý Q4 DIP RF konektor je prémiový 90stupňový SMA samičí konektor navržený pro přímé montování na PCB. Navržen pro vynikající výkon v bezdrátových komunikačních systémech až do 6GHz, tento pravý úhlový RF konektor poskytuje vynikající elektrické vlastnosti a spolehlivou mechanickou stabilitu pro profesionální návrhy RF obvodů.
Vlastnosti
- Pravý úhel: konfigurace ohybu o 90 stupňů optimalizuje využití prostoru a vedení kabelů v kompaktních uspořádáních PCB
- Montáž na PCB s průchodkami: bezpečná DIP/průchodková instalace poskytuje vynikající mechanickou stabilitu a konzistentní uzemnění
- Prémiová konstrukce: měděné tělo pozlacené zajišťuje vynikající vodivost, odolnost proti korozi a dlouhodobou spolehlivost
- Nízká ztráta vložení: vynikající RF výkon s minimálním útlumem signálu (pouze 0,25 dB ztráty)
- Precizní zpracování: vyrobeno s přísnými tolerancemi pro konzistentní impedanci 50Ω a nízký VSWR
- Schopnost vysokých frekvencí: optimalizováno pro aplikace od DC do 6GHz, podporující moderní bezdrátové protokoly
- Průmyslový teplotní rozsah: spolehlivý provoz v rozsahu teplot -40°C až +85°C pro náročné prostředí

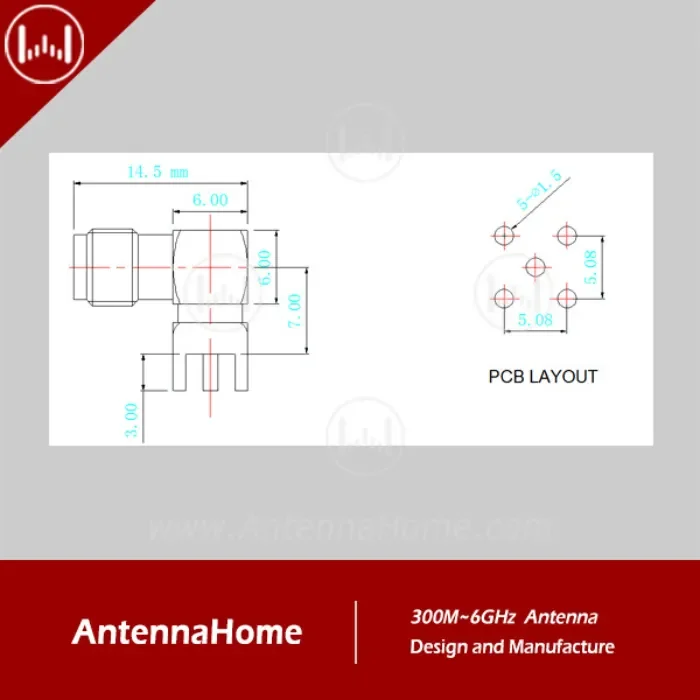

- Kompaktní rozměry: prostorově úsporné rozměry 8mm x 14,5mm pro návrhy PCB s vysokou hustotou
Specifikace
- Model produktu: SMA-K ohnutý Q4, DIP RF konektor
- Číslo dílu: AH06.202
- Typ konektoru: SMA samičí (SMA-K), pravý úhel
- Způsob montáže: DIP/průchodková montáž na PCB
- Frekvenční rozsah: DC až 6000 MHz (6GHz)
- Impedance: 50Ω
- VSWR: <1,3
- Ztráta vložení: 0,25 dB
- Materiál: měděné tělo s pozlacením
- Rozměry: Q8 x 14,5 mm
- Hmotnost: 2,8 g/kus
- Provozní teplota: -40°C až +85°C
Aplikace
SMA-K ohnutý Q4 DIP RF konektor je ideální pro:
- Bezdrátové komunikační systémy: WiFi routery, přístupové body a mobilní zařízení
- RF testovací zařízení: analyzátory, generátory a měřicí přístroje
- Telekomunikační infrastruktura: základnové stanice, opakovače a síťové zařízení
- IoT zařízení: chytré domácí systémy, průmyslové senzory a připojená zařízení
- GPS/GNSS přijímače: navigační a polohovací moduly
- Vysílací zařízení: vysílače, přijímače a distribuční systémy
- Amatérské rádio: vysílače, zesilovače a anténní systémy
- Vojenské a obranné systémy: komunikační systémy a radarové zařízení
- Prototypování PCB: RF vývojové desky a testovací platformy
Obsah balení
Každá objednávka obsahuje:
- SMA-K ohnuté Q4 DIP RF konektory v objednaném množství
- Certifikát kontroly kvality potvrzující elektrický výkon
- Průvodce montáží na PCB s doporučenými rozměry footprintu
- Technický list s podrobnými elektrickými a mechanickými parametry
- Antistatické balení pro bezpečnou přepravu a skladování
SMA-K ohnutý Q4 DIP RF konektor kombinuje výkon na vysokých frekvencích s odolným mechanickým designem, což z něj činí ideální řešení pro inženýry a výrobce vyžadující spolehlivá SMA připojení montovaná na PCB v prostorově omezených návrzích. Díky precizní výrobě a pozlacenému povrchu tento pravý úhlový RF konektor zajišťuje konzistentní integritu signálu v celém provozním frekvenčním rozsahu a zároveň poskytuje pohodlné horizontální vedení kabelů pro optimální uspořádání desky.
