Q25x25 Vnitřní GPS Aktivní Anténa je kompaktní keramická patch GNSS anténa navržená pro vestavěné polohovací aplikace. Tato profesionální L120 aktivní anténa poskytuje vynikající příjem signálu GPS/BeiDou v miniaturním provedení, což ji činí ideální pro zařízení s omezeným prostorem vyžadující spolehlivou polohovací schopnost.
Vlastnosti
- Ultrakompaktní design: Rozměry pouze 25×25×5,5 mm, ideální pro integraci do malých elektronických zařízení a IoT aplikací.
- Dvojí systémová kompatibilita: Podporuje satelitní systémy GPS a BeiDou pro zvýšenou přesnost polohování a globální pokrytí.
- Technologie aktivní antény: Integrovaný nízkošumový zesilovač (LNA) s zesílením 28±2 dB zajišťuje vynikající příjem signálu i v náročných podmínkách.
- Vysoce výkonný keramický patch: Prémiový keramický materiál poskytuje vynikající RF vlastnosti a stabilní výkon při teplotních výkyvech.
- IPX/U.FL konektor: Obsahuje standardní IPX (U.FL) konektor s koaxiálním kabelem 1,13 pro snadnou integraci s různými GNSS moduly.
- Průmyslový teplotní rozsah: Spolehlivě funguje v rozmezí -40 °C až +85 °C pro nasazení v různých environmentálních podmínkách.
Specifikace
- Model produktu: Q25x25 Vnitřní GPS, L120
- Číslo dílu: AH06.202
- Typ antény: Vnitřní aktivní patch anténa
- Frekvenční rozsah: GPS L1 1575,42 MHz, BeiDou 1561,02 MHz
- Impedance: 50Ω
- VSWR: ≤2,0
- Zesílení: 28±2 dB při 2,7-3,3 V
- Polarizace: Pravotočivá kruhová polarizace (RHCP)
- Konektor: IPX/U.FL na koaxiální kabel 1,13
- Materiál: Keramický patch na PCB substrátu

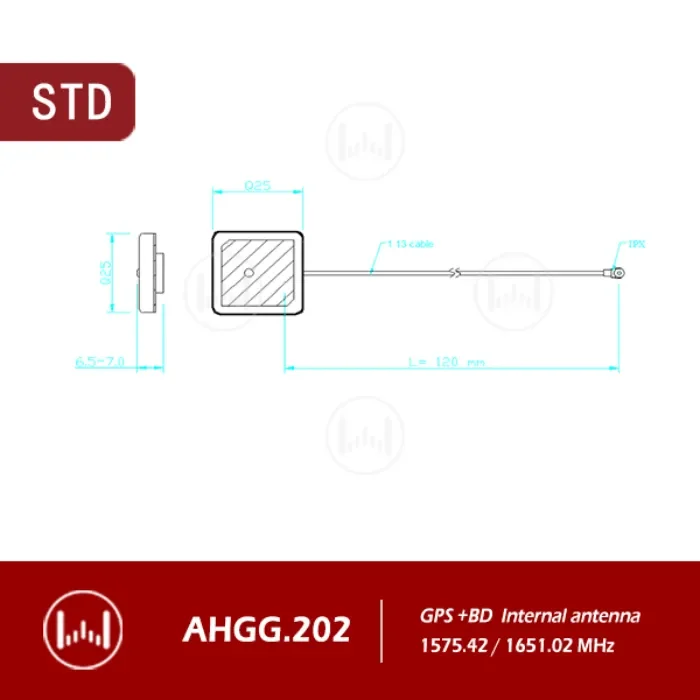

- Rozměry: 25 × 25 × 5,5 mm
- Hmotnost: 11 g/ks
- Provozní teplota: -40 °C až +85 °C
Aplikace
Q25x25 Vnitřní GPS Aktivní Anténa je ideální pro:
- IoT sledovací zařízení: Sledování majetku, sledovače domácích mazlíčků a osobní lokalizační zařízení
- Nositelnou technologii: Chytré hodinky, fitness náramky a zdravotnická monitorovací zařízení
- Přenosnou navigaci: Přenosná GPS zařízení a kompaktní navigační systémy
- Automobilové aplikace: Navigační systémy do palubní desky a jednotky pro sledování vozidel
- Infrastrukturu chytrých měst: Systémy monitorování dopravy a zařízení pro městské plánování
- Precizní zemědělství: Malé zemědělské senzory a monitorovací zařízení
- Navigaci dronů: Lehká polohovací a navigační zařízení UAV
- Bezpečnostní systémy: Kompaktní bezpečnostní kamery s funkcí sledování polohy
Obsah balení
Každá objednávka obsahuje:
- Jednotky Q25x25 Vnitřní GPS Aktivní Anténa
- Technický list specifikací s podrobnými elektrickými parametry
- Průvodce integrací s doporučeními pro montáž a nejlepšími postupy
- Zprávu o testu výkonu s aktuálními naměřenými hodnotami
- Certifikát zajištění kvality s výsledky továrních testů
- Dokumentaci o shodě (CE/FCC/RoHS, kde je to relevantní)
Q25x25 Vnitřní GPS Aktivní Anténa kombinuje kompaktní keramický patch design s technologií aktivního zesílení pro vynikající výkon GNSS polohování v aplikacích s omezeným prostorem. Její miniaturní rozměry, podpora dvojí konstelace a průmyslový teplotní rozsah ji činí ideální volbou pro inženýry navrhující zařízení nové generace s přísnými požadavky na velikost a lokalizaci.
