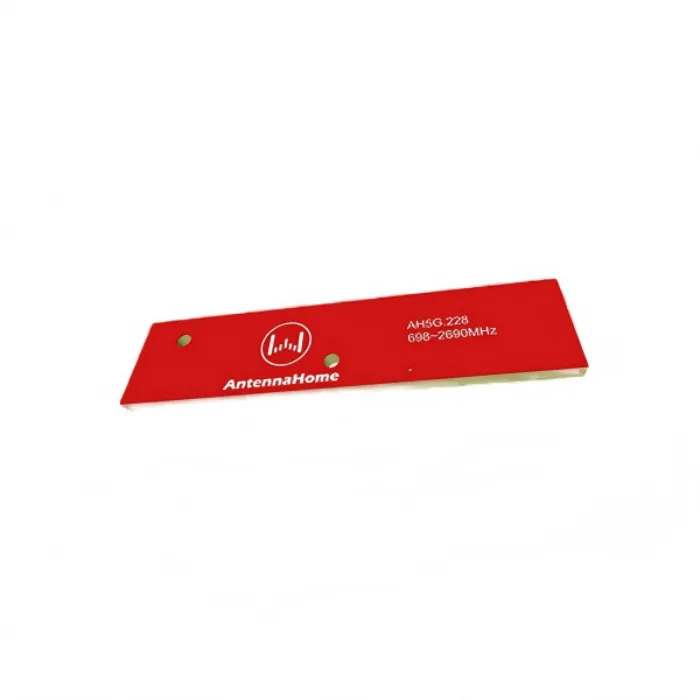

AntennaHome Onboard Chip Antenna (2G/3G/4G/5G, 690–2700 MHz) je vysoce výkonná SMD anténa navržená pro moderní mobilní komunikační systémy, podporující 2G, 3G, 4G, 5G, NB-IoT a aplikace CAT.1/CAT.4. S šířkou pásma frekvencí od 690 MHz do 2690 MHz tato anténa poskytuje stabilní RF výkon napříč několika globálními mobilními pásmy. Její kompaktní rozměr 42 × 10 × 1,6 mm, měděný radiátor a balení v pásce a cívce ji činí ideální pro husté uspořádání PCB a automatizovanou SMT výrobu. Navržena s impedancí 50 Ω, nízkým VSWR a všesměrovou vertikální polarizací, zajišťuje spolehlivé připojení pro IoT terminály, chytrá zařízení a vestavěné komunikační moduly.
Vlastnosti
- Podpora širokého pásma:690–960 MHz & 1770–2690 MHz
- Kompatibilní s 2G / 3G / 4G / 5G, NB-IoT, CAT.1 & CAT.4
- SMD vestavěný design pro bezproblémovou kompaktní integraci do PCB
- Typický zisk 2,5 dBi / 3,5 dBi pro silný mobilní signál
- Nízký VSWR (≤2,5) zajišťuje efektivní RF přenos
- Měděný radiátor + červený substrát PCB pro stabilní a konzistentní výkon
- Balení v pásce a cívce optimalizované pro automatizovanou SMT montáž
- Široký provozní teplotní rozsah:–40 °C až +85 °C
- Lehká konstrukce: pouze 3,0 g na kus
Specifikace
Elektrické vlastnosti
| Parametr |
Hodnota |
| Frekvence |
690–960 MHz, 1770–2690 MHz |
| Podporovaná pásma |
2G / 3G / 4G / 5G, NB-IoT, CAT.1 & CAT.4 |
| Impedance |
50 Ω |
| VSWR |
≤ 2,5 |
| Zisk |
2,5 dBi / 3,5 dBi |
| Polarizace |
Vertikální / všesměrová |
Mechanické vlastnosti
| Parametr |
Hodnota |
| Konektor |
N/A (SMD vestavěný) |
| Materiál |
Měď / červený PCB |
| Montáž |
SMD (povrchová montáž) |
| Rozměry |
D42 × Š10 × V1,6 mm |
| Hmotnost |
3,0 g/kus; 1000 kusů/cívka |
| Provozní teplota |
–40 °C ~ +85 °C |
Scénáře použití
- Mobilní moduly 2G/3G/4G/5G
- Zařízení NB-IoT a LTE-CAT.1/CAT.4
- Chytré měřiče a terminály pro služby
- IoT brány a komunikační uzly
- Průmyslová automatizace a M2M systémy
- Chytrá domácnost a zařízení chytrých měst
- Sledování majetku a telematické vybavení
- Kompaktní vestavěné RF systémy vyžadující šířkové pokrytí mobilních sítí
