BU03-Kit je oficiální Ai-ThinkerUWB vývojová sada pro vysoce přesné polohování a měření vzdálenosti. Je navržena pro UWB prototypování, validaci RTLS a testování vestavěné integrace s architekturou BU03 a aplikačními scénáři třídy DW3000.
Tento Ai-Thinker BU03-Kit podporuje obousměrné měření vzdálenosti, TDOA a PDOA polohovací schémata s přesností polohování až 10 cm v vhodných prostředích. Je vhodný pro UWB vnitřní polohování, UWB měření vzdálenosti a inženýrské vývojové workflow Ai-Thinker UWB.
Funkce
- Oficiální Ai-Thinker BU03-Kit platforma pro UWB vývoj.
- Podpora Ai-Thinker IEEE 802.15.4-2015 a IEEE 802.15.4z (BPRF režim).
- Podpora Ai-Thinker UWB kanálu 5 (6489,5 MHz) a UWB kanálu 9 (7987,2 MHz).
- Podpora obousměrného měření vzdálenosti Ai-Thinker, TDOA a PDOA metod.
- Přenosové rychlosti až 850 Kbps a 6,8 Mbps.
- Přesnost polohování až 10 cm (závisí na aplikaci).
- Integrovaná podpora AES256 šifrování a MAC.
- Nízkopříkonový design s proudem v režimu spánku pod 1 uA.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model | BU03-Kit |
| Balení | DIP-40 |
| Velikost desky | 35,56 x 55,00 mm (+/-0,2 mm) |
| Anténa | Vestavěná keramická anténa |
| Střední frekvence | CH5 (6489,5 MHz) / CH9 (7987,2 MHz) |
| Provozní teplota | -40 °C až 85 °C |
| Teplota skladování | -40 °C až 125 °C, <90 % relativní vlhkosti |
| Napájení | USB Type-C nebo pin 3,3V / 5V |
| Požadavek na napájecí proud | >= 500 mA |
| Rozhraní | UART, I2C, SPI |
| I/O piny | 20 GPIO |
Aplikace
- Projekty důkazu konceptu vnitřního polohování a RTLS s Ai-Thinker UWB.
- UWB nositelné a mobilní aplikace pro detekci blízkosti a měření vzdálenosti.
- Scénáře interakce s vědomím vzdálenosti pro chytrou domácnost a IoT.
- Testování algoritmu a ověřování systému Ai-Thinker BU03.
Obsah balení
BU03 sada
- BU03 sada * 1

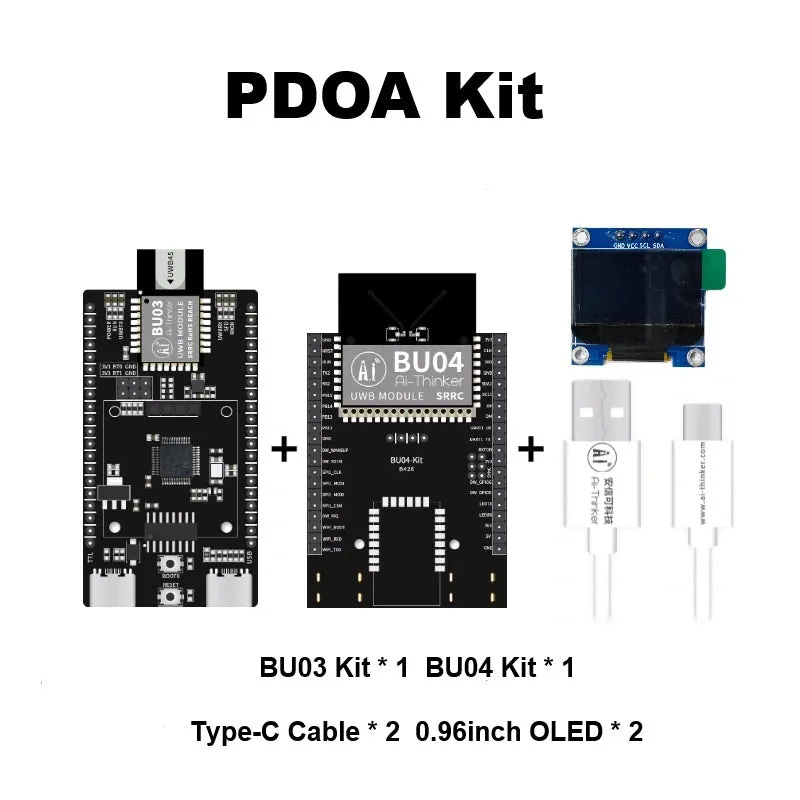

PDOA sada
- BU03 sada * 1
- BU04 sada * 1
- Type-C kabel * 2
- 0,96palcový OLED * 2

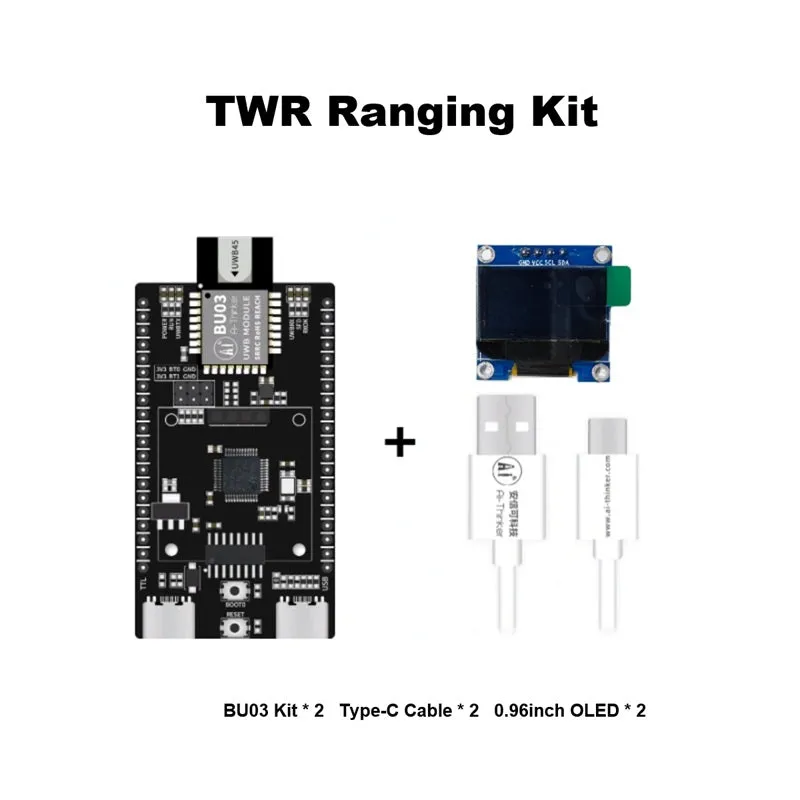

TWR měřicí sada
- BU03 sada * 2
- Type-C kabel * 2
- 0,96palcový OLED * 2

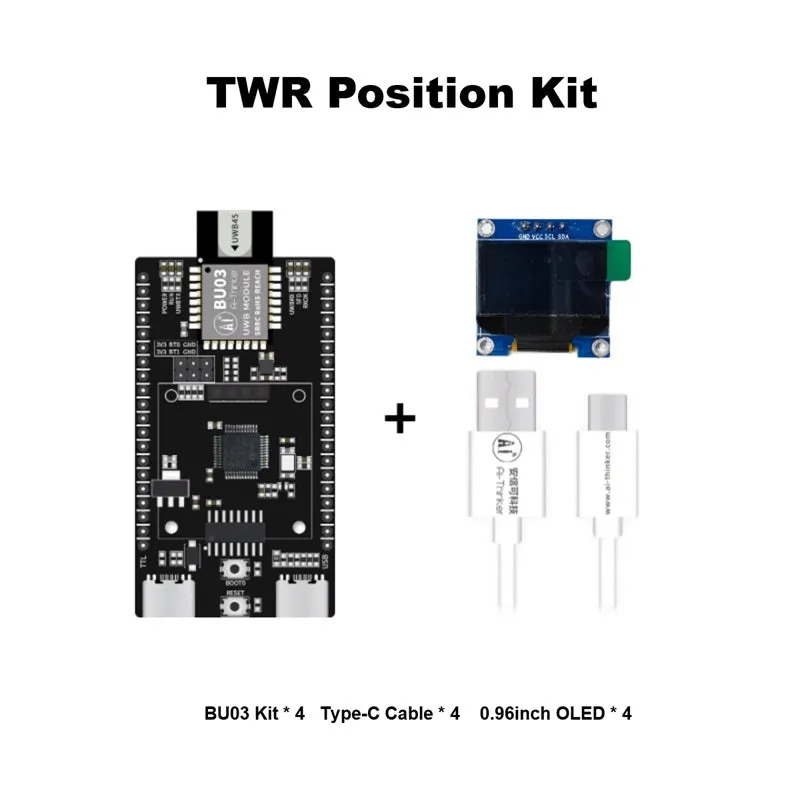

TWR polohovací sada
- BU03 sada * 4
- Type-C kabel * 4
- 0,96palcový OLED * 4
Související články
- Aplikační příručka Ai-Thinker UWB BU03 DW3000 Plan Kit
- Vývojářská příručka Ai-Thinker UWB BU03 DW3000
- Recenze Ai-Thinker UWB BU03 DW3000 Plan Kit
- Kalibrační příručka UWB BU03-Kit
Zaměření klíčových slov
Ai-Thinker, Ai-Thinker BU03, BU03, BU03-Kit, UWB, DW3000, UWB RTLS, UWB měření vzdálenosti, TDOA a PDOA jsou upřednostňovaná klíčová slova pro tento seznam.
Zdroje
- Specifikace BU03-Kit (oficiální)
- Datasheet BU03 (oficiální)
- BU03/BU04 AT příkazy (oficiální)
- Tabulka porovnání UWB modulů (oficiální)
- Odkaz na SDK pro sekundární vývoj (oficiální)
Často kladené otázky
K čemu se používá BU03-Kit?
BU03-Kit se používá pro vývoj UWB, ověřování měření vzdálenosti UWB a projekty důkazu konceptu polohování UWB.
Jaké metody polohování jsou podporovány?
Oficiální dokumentace uvádí obousměrné měření vzdálenosti, TDOA a PDOA schémata.
Jaká je maximální přenosová rychlost dat?
Oficiální specifikace podporuje 850 Kbps a až 6,8 Mbps.
Jaká je dosažitelná přesnost polohování?
Oficiální materiály uvádějí přesnost polohování až 10 cm za vhodných podmínek.
Které frekvenční kanály jsou podporovány?
Sada podporuje UWB kanál 5 a UWB kanál 9.
Kde najdu pinout a mechanické výkresy?
Použijte Ai-Thinker B
