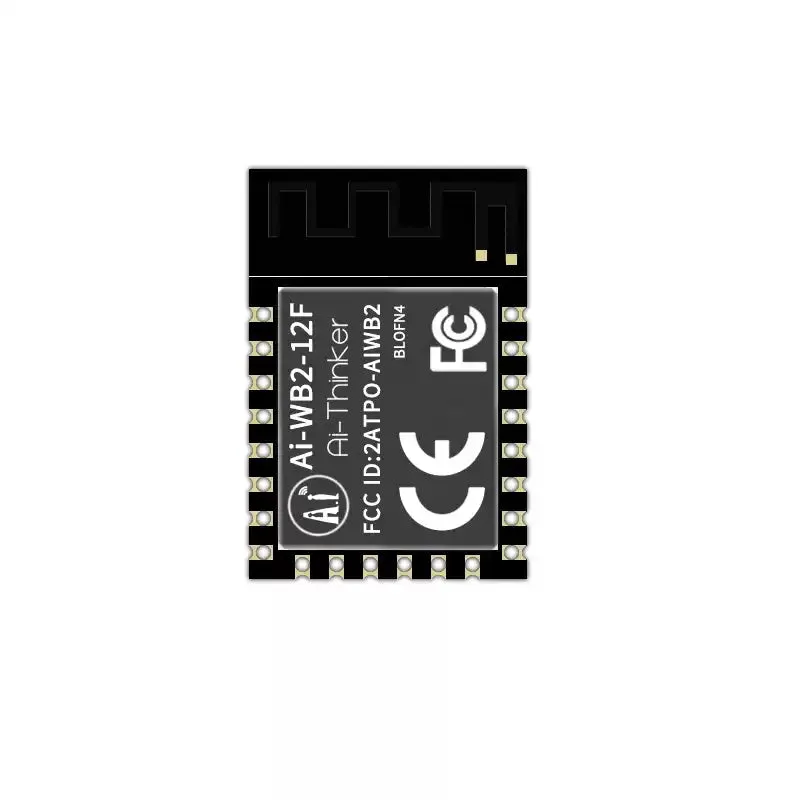

Ai-Thinker Ai-WB2-12F je kompaktní Wi-Fi a BLE modul postavený kolem procesoru BL602. Na základě oficiální specifikace Ai-Thinker tento bezdrátový modul Ai-Thinker podporuje Wi-Fi 802.11 b/g/n, BLE 5.0, nízkoenergetický 32bitový RISC CPU a bohaté rozhraní včetně SDIO, SPI, UART, I2C, IR dálkové ovládání, PWM, ADC, DAC, PIR a GPIO.
Ai-WB2-12F je vhodný pro IoT zařízení, chytré domácí produkty, nositelnou elektroniku, bezdrátové ovladače, senzorové uzly a nízkoenergetické vestavěné komunikační projekty. Díky svému balení SMD-22, vestavěné PCB anténě, výchozímu 4MByte flash, podpoře WPA3 a podpoře AT příkazů a sekundárního vývoje je tento Wi-Fi BLE modul Ai-Thinker praktický pro kompaktní integraci produktů a vývoj vestavěné bezdrátové komunikace.
Funkce
- Wi-Fi + BLE modul založený na BL602 pro kompaktní vestavěné bezdrátové produkty.
- Wi-Fi 802.11 b/g/n a BLE 5.0 podpora s funkcí Bluetooth Mesh.
- Balení SMD-22 s vestavěnou PCB anténou pro přímou hardwarovou integraci.
- Výchozí 4MByte flash s podporou rozšíření.
- WPA3 zabezpečení, bezpečný start, AES engine, podpora SHA, TRNG a PKA funkce v oficiálních modulech.
- Podpora AT příkazů a podpora sekundárního vývoje pro rychlejší nasazení produktu.
Specifikace
| Parametr | Specifikace |
|---|---|
| Model | Ai-WB2-12F |
| Jádrový procesor | BL602 |
| Procesor | 32bitový RISC |
| RAM | 276KB |
| Bezdrátové připojení | Wi-Fi 802.11 b/g/n, BLE 5.0, Bluetooth Mesh |
| Balení | SMD-22 |

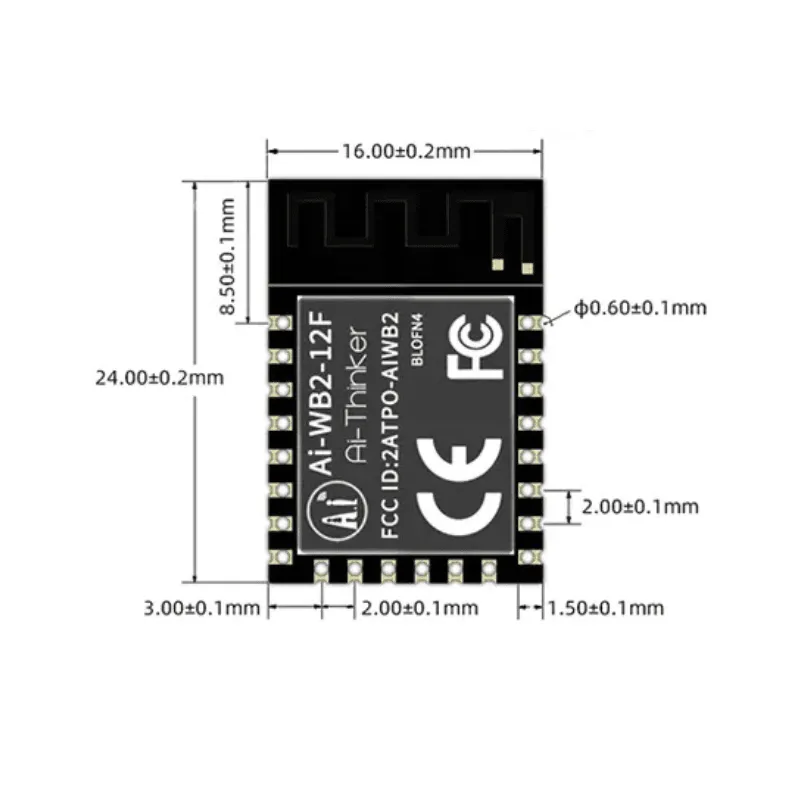

| Velikost | 24,0 x 16,0 x 3,1 (±0,2) mm |
| Anténa | Vestavěná PCB anténa |
| Frekvence | 2400 ~ 2483,5MHz |
| Napájení | 2,7V ~ 3,6V, napájecí proud ≥500mA |
| Rozhraní | UART / GPIO / ADC / PWM / I2C / SPI / SDIO / IR dálkové ovládání / DAC / PIR |
| IO | 15 |
| Rychlost UART | Výchozí 115200 bps |
| Zabezpečení | WPS / WEP / WPA / WPA2 Personal / WPA2 Enterprise / WPA3 |
| Flash paměť | Výchozí 4MByte, podpora rozšíření |
| Provozní teplota | -40°C ~ 85°C |
| Teplota skladování | -40°C ~ 125°C, ≤ 90 % relativní vlhkosti |
Aplikace
- Propojení IoT zařízení a nízkoenergetické bezdrátové komunikační uzly.
- Produkty chytré domácnosti a připojená domácí elektronika.
- Nositelné elektronické zařízení a mobilní vestavěné bezdrátové návrhy.
- Vývoj Wi-Fi BLE Ai-Thinker pro integraci AT příkazů a sekundární vývojové postupy.
Jiný obsah
Ai-WB2-12F je dobrou volbou, když potřebujete kompaktní modul Ai-Thinker s vyspělou bezdrátovou podporou, praktickým přístupem k periferiím a větší kapacitou IO pro vývoj vestavěných produktů. Je zvláště užitečný pro projekty, které vyžadují jak Wi-Fi, tak BLE v kompaktním balení s deskovou anténou.
Zdroje
Specifikace Ai-WB2-12F
Oficiální dokumentace série Ai-WB2
Certifikáty Ai-Thinker
Často kladené otázky
K čemu se Ai-WB2-12F používá?
Používá se pro bezdrátový IoT vývoj Ai-Thinker, uzly chytré domácnosti, nositelnou elektroniku, nízkoenergetické bezdrátové ovladače a kompaktní připojené produkty.
Podporuje Ai-WB2-12F jak Wi-Fi, tak BLE?
Ano. Oficiální specifikace uvádějí podporu Wi-Fi 802.11 b/g/n a BLE 5.0.
Proč zvolit Ai-WB2-12F?
Kombinuje balení SMD-22, vestavěnou PCB anténu, praktické bezpečnostní funkce, vyšší počet IO a dokumentační ekosystém Ai-Thinker pro snadnější integraci a vývoj.
