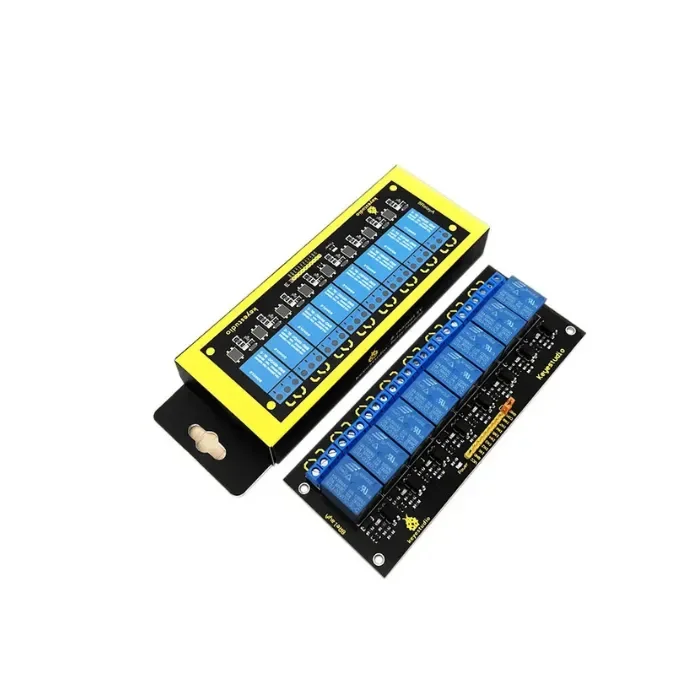

Arduino Relay Shield používá vysoce kvalitní relé s osmi kanály vstupu a osmi kanály výstupu. Může být připojen k prvku 250V/10A AC nebo 24V/10A DC maximálně, proto může být použit k ovládání světel, motorů atd.
Modulární design usnadňuje připojení k rozšiřující desce Arduino. Výstupní stav relé je zobrazen svítivou diodou pro pohodlí při skutečném použití.
Specifikace
- Řídicí signál: TTL napětí
- Aktivní při VYSOKÉ úrovni

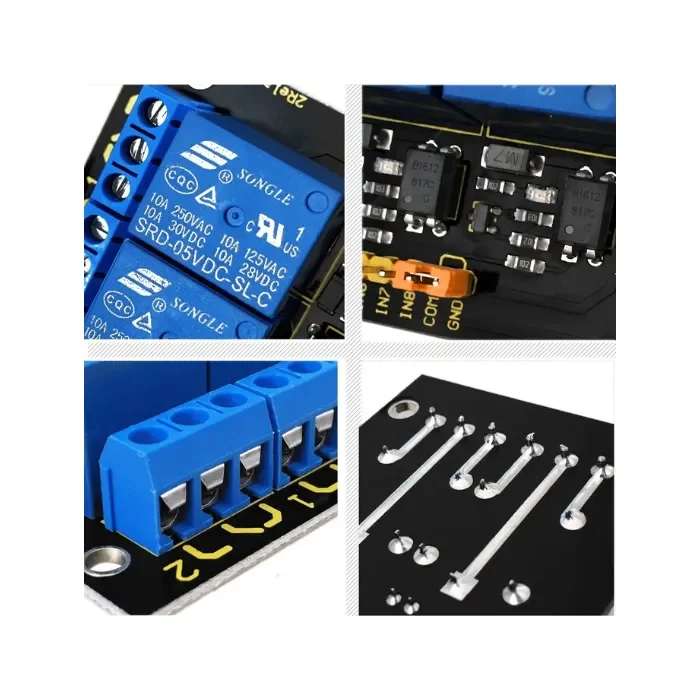

- Jmenovité zatížení:
10A 250VAC 10A 125VAC 10A 30DC 10A 28VDC
- Jmenovitý průchozí proud: 10A (NO) 5A (NC)
- Maximální spínací napětí: 250VAC 30VDC
- Doba sepnutí kontaktu: ﹤10ms
- Definice pinů modulu:
i) Pin 1 -Pin 8----Řídicí konec ii) Napájení (VCC) iii) Zem (GND)
