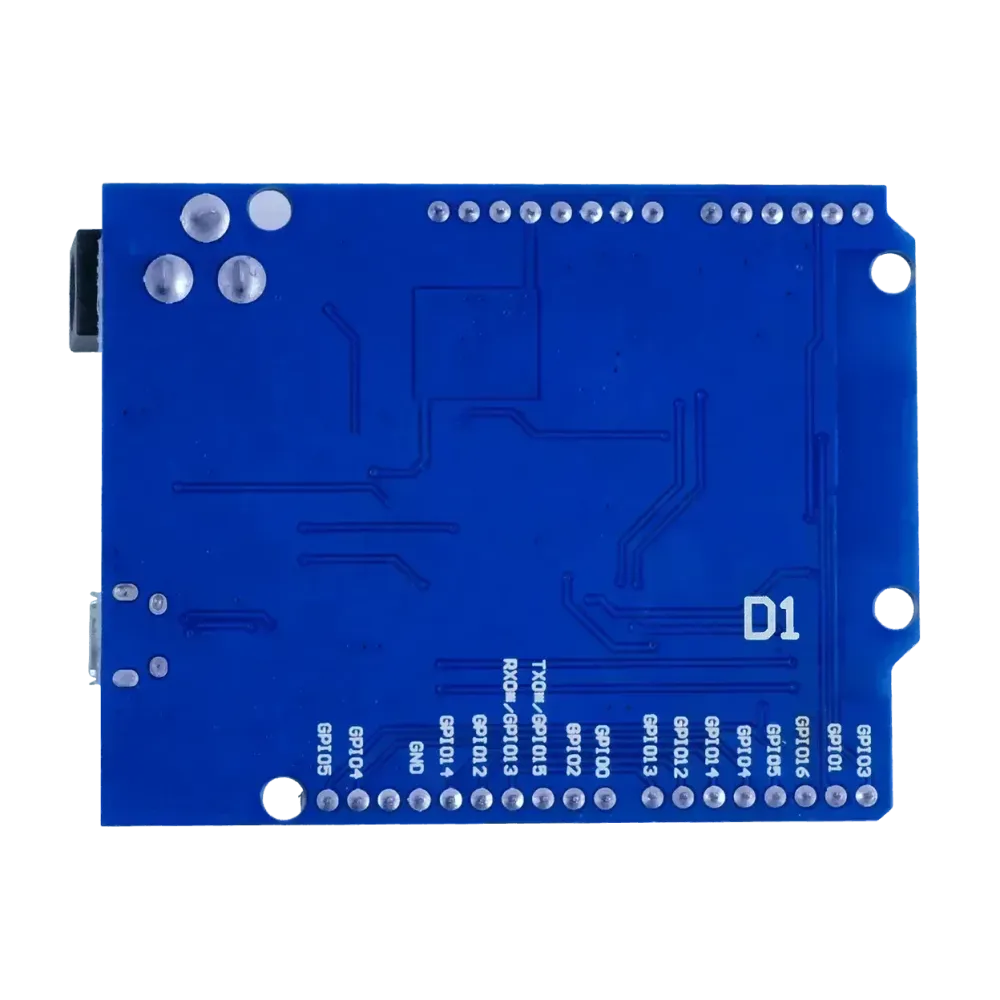

Tato deska je slavná deska D1 s modulem ESP8266 Wifi, ideální pro IoT aplikace.
ESP8266Mod je větší bratr D1 Mini, jehož hlavním jádrem je modul ESP8266-12F. Ve srovnání s D1 Mini tato deska nabízí více pinů a tím i více možností připojení pro přímé připojení jakýchkoli modulů k wifi desce bez potřeby dalších mikrokontrolérů. Základem této desky je modul ESP8266-12F, který je vybaven čipem ESP8266EX. To znamená, že jste připraveni na všechny možné aplikace.
D1 Board Nodemcu ESP8266Mod-12f používá stejný tvar a velikost jako konvenční desky, takže s touto deskou můžete používat různé typy štítů. Vývojová deska D1 je pinově kompatibilní s většinou štítů. Má 10 GPIO, všechny PWM, s I2C portem a 1 analogovým vstupem. Modul je kompatibilní s Arduino IDE a má micro USB port.
Technické detaily vývojové desky D1
11 digitálních vstupů / startovacích pinů, všechny piny podporují přerušení / PWM / I2C / Einadig (kromě D0)
1 analogový vstup (max. vstup 3,3 V)
Mikro USB připojení
Napájecí připojení, vstupní napětí 7-12V.
Kompatibilní s Nodemcu, Microphyton a Arduino
TECHNICKÉ PODROBNOSTI ČIPŮ ESP8266Mod-12F
Wi-Fi
Normy FCC/CE/Telec/SRRC
Protokoly 802.11 b/g/n/e/i
Frekvenční rozsah 2,4 g ~ 2,5 g (2400m ~ 2483,5m)
Stopa PCB antény, externí, konektor Ipex, keramický čip
Železářské zboží
CPU Tensilica L106 32bitový mikrokontrolér
Rozhraní periferií
UART/SDIO/SPI/I2C/I2S/IR
Dálkové ovládání GPIO/ADC/PWM
Provozní napětí 3,0 V ~ 3,6 V
Konfigurace jádra Arduino
Přidat správce představenstva URL
-
Otevřete Arduino IDE, klikněte na „Soubor“ -> „Předvolby“.
-
V „Další URL správce desekpole „”, přidejte následující URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
-
Klikněte na OK a restartujte Arduino IDE.
Instalace vývojové desky ESP8266
-
Po restartu klikněte na „Nástroje“ -> „Deska“ -> „Správce desek“.
-
V správci vývojových desek vyhledejte klíčové slovo „WeMos D1 R1“ a vyberte nejnovější verzi k instalaci.
-
Počkejte na dokončení instalace a restartujte Arduino IDE.
