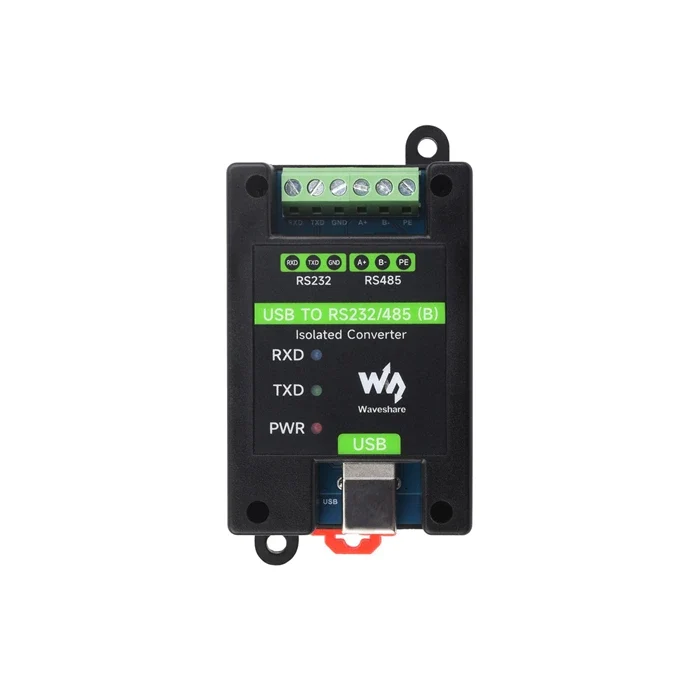

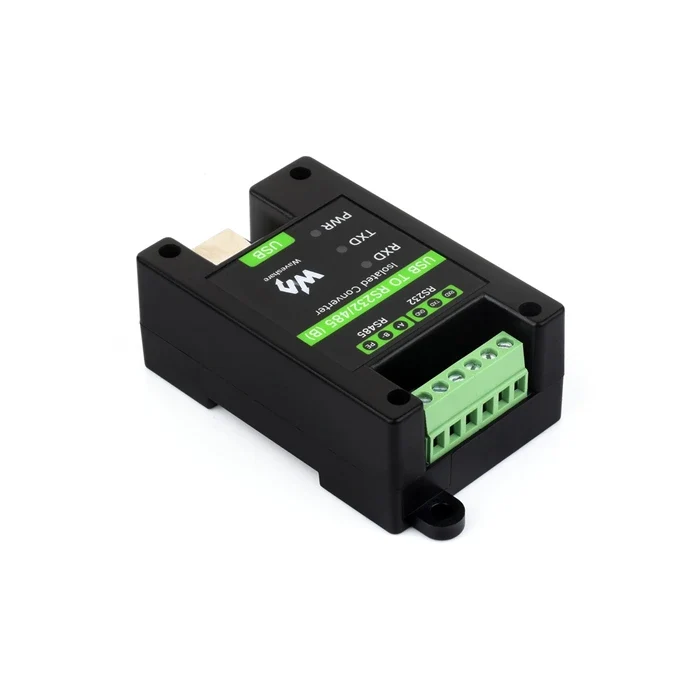

Průmyslový izolovaný převodník Waveshare USB na RS232/485 je průmyslový komunikační převodník navržený pro spolehlivé sériové připojení v náročných podmínkách. Na základě oficiální stránky Waveshare obsahuje originální čip FT232RNL, podporuje komunikaci RS232 i RS485 a integruje izolaci napájení, digitální izolaci, TVS ochranu a ochranu proti přetížení a přepětí pro stabilnější průmyslové použití.
Tento převodník je vhodný pro průmyslové řízení, automatizační rozvaděče, komunikaci PLC, sériové ladění, monitorování v terénu a další systémy vyžadující spolehlivou konverzi USB na RS232/485. Pouzdro podporuje jak montáž na zeď, tak montáž na DIN lištu, což z něj činí praktické řešení pro průmyslové nasazení a údržbu.
Funkce
- Průmyslový izolovaný převodník USB na RS232/485
- Originální čip FT232RNL pro rychlou komunikaci, stabilní přenos a lepší kompatibilitu
- Vestavěná izolace napájení bez potřeby dodatečného napájení na izolované straně
- Vestavěná digitální izolace pro spolehlivou izolaci signálu a lepší odolnost proti rušení
- Vestavěná TVS ochrana pro potlačení přepětí a ochranu proti přechodovým jevům
- Vestavěná samovyléčitelná pojistka a ochranné diody pro ochranu proti přepětí a přetížení
- Vestavěný terminační odpor 120R na rozhraní RS485, konfigurovatelný pomocí propojky
- 3 LED indikátory pro stav napájení a vysílače/přijímače

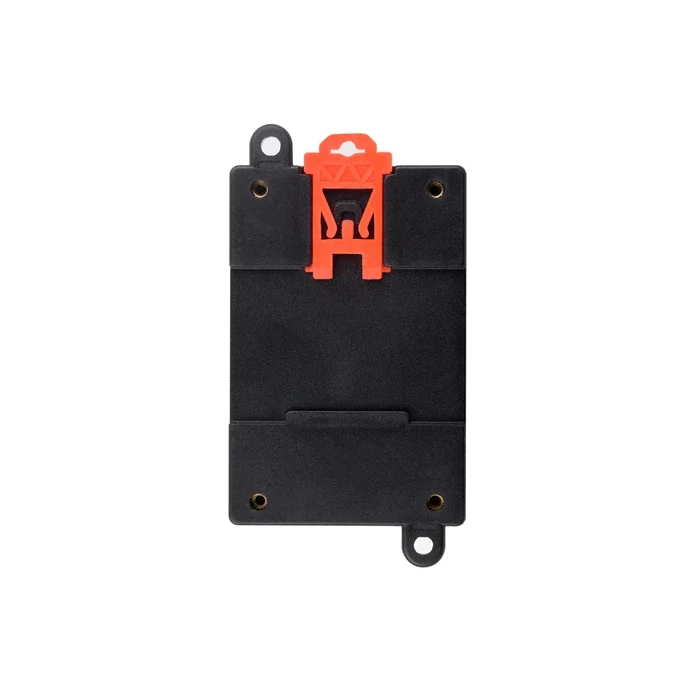

- Podpora montáže na zeď a montáže na DIN lištu v kompaktním ABS pouzdře
- Podpora Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7
Specifikace
| Parametr | Detaily |
|---|---|
| Značka | Waveshare |
| Typ produktu | Průmyslový izolovaný převodník USB na RS232/485 |
| Hostitelský port | USB |
| Port zařízení | RS232 / RS485 |
| Provozní napětí USB | 5V |
| Konektor USB | USB-B |
| Ochrana USB | Samovyléčitelná pojistka 200 mA, izolace výstupu |
| Přenosová vzdálenost USB | Přibližně 5 m |
| Konektor RS232 | Šroubovací svorka |
| Přenosová vzdálenost RS232 | Přibližně 15 m |
| Režim přenosu RS232 | Bod-bod |
| Přenosová rychlost RS232 | 300 bps až 921600 bps |
| Konektor RS485 | Šroubovací svorka |
| Řízení směru RS485 | Hardwarová automatická kontrola |
| Ochrana RS485 | 600W ochrana proti blesku a přepětí, 15KV ESD ochrana, na desce 120R vyrovnávací odpor |
| Přenosová vzdálenost RS485 | Přibližně 1,2 km při nízké rychlosti |
| Režim přenosu RS485 | Bod-k-mnoha, až 32 uzlů |
| Přenosová rychlost RS485 | 300 bps až 921600 bps |
| Provozní teplota | -15 °C až 70 °C |
| Vlhkost | 5 %RH až 95 %RH |
| Kryt | ABS kryt pro montáž na lištu, vhodný pro 35mm DIN lištu |
| Rozměry | 81,9 x 54,0 x 32,0 mm |
Aplikace
- Průmyslové řízení a automatizace vyžadující izolovanou sériovou komunikaci
- PLC, rozvaděč a sériová komunikace v terénních sběrnicích
- Sériové ladění a údržba zařízení RS232 / RS485
- Sběr dat v terénu, dálkové monitorování a komunikační sítě zařízení
- Projekty vyžadující chráněný USB na RS232/485 převod v elektricky rušivém prostředí
Obsah balení
- USB NA RS232/485 (B) x1
- USB-A samec na USB-B samec kabel cca 1,2 m x1
- Šroubovák x1
Jiný obsah
Waveshare USB na RS232/485 je navržen s galvanickou izolací a několika ochrannými obvody pro průmyslové prostředí. Oficiální stránka produktu zdůrazňuje izolované napájení, izolovanou signálovou cestu, potlačení TVS a pojistkovou ochranu jako klíčové výhody proti rušení a pro stabilní dlouhodobý provoz.
Zdroje
Waveshare wiki
Často kladené otázky
Podporuje tento převodník jak RS232, tak RS485?
Ano. Podle oficiální specifikace Waveshare tento převodník podporuje komunikaci zařízení jak přes RS232, tak RS485.
Je to izolovaný průmyslový převodník?
Ano. Produkt je od Waveshare popisován jako průmyslový izolovaný převodník</str
