Popis

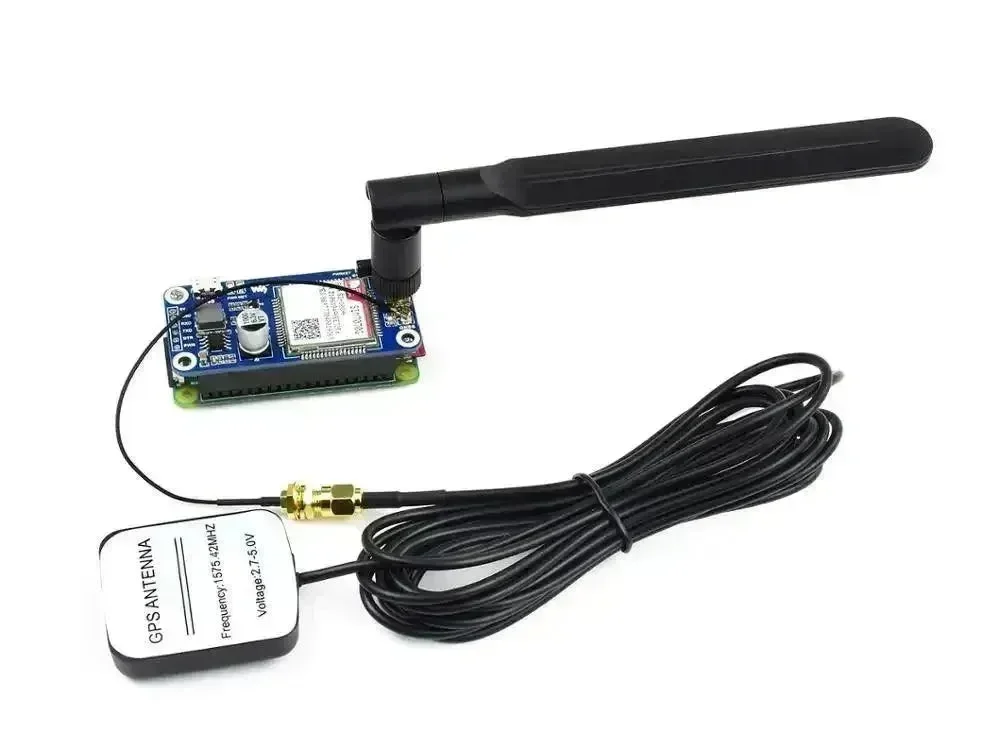

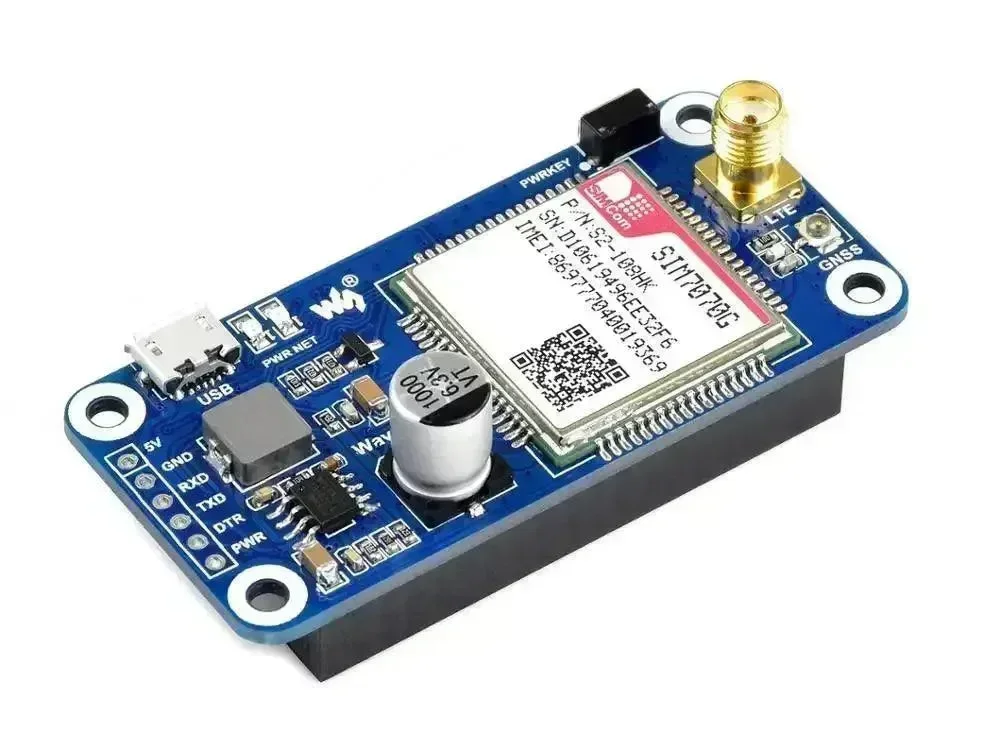

Waveshare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT pro Raspberry Pi je kompaktní cellular IoT HAT postavený kolem modulu SIM7070G, navržený pro Raspberry Pi a také vhodný pro vývoj na Arduino a STM32 díky svému breakout řídicímu rozhraní. Kombinuje globální pásmo NB-IoT, Cat-M, GPRS a GNSS polohování na jedné desce, což z něj činí praktickou volbu pro vzdálené monitorování, sledování majetku, chytré měření, chytré zemědělství, chytrá města a další nízkoenergetické IoT aplikace.
Tento Waveshare SIM7070G HAT podporuje běžné cloudové a síťové protokoly včetně TCP, UDP, HTTP, HTTPS, TLS, DTLS, LWM2M, COAP a MQTT. Díky vestavěnému USB pro testování AT příkazů, standardnímu Raspberry Pi 40PIN GPIO konektoru, podpoře GNSS antény a vývojovým zdrojům pro více platforem je vhodný pro vývojáře vytvářející projekty mobilní komunikace a GNSS sledování.
Vlastnosti
- SIM7070G založený cellular IoT HAT s podporou NB-IoT, Cat-M, GPRS a GNSS.

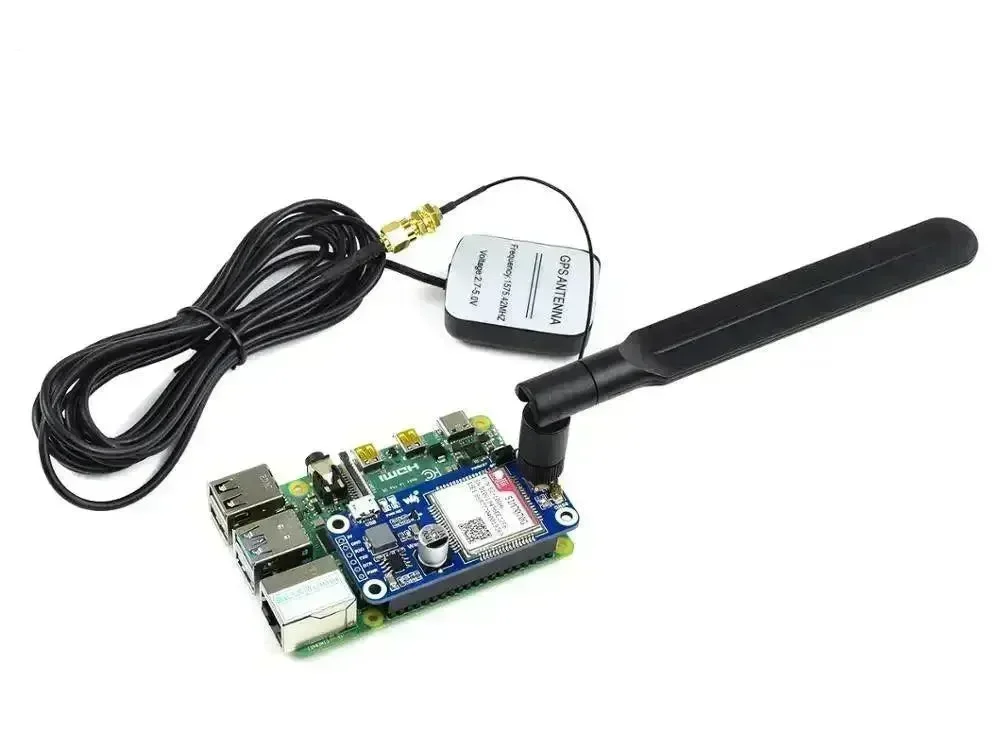

- Standardní Raspberry Pi 40PIN GPIO konektor pro přímou kompatibilitu s deskami řady Raspberry Pi.
- Podporuje komunikační protokoly jako TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT.
- Podporuje GPS, BeiDou, GLONASS a Galileo polohování.
- Vestavěné USB rozhraní pro testování AT příkazů, čtení GNSS dat a ladění modulu.
- Vývody UART pro řízení pro hostitelské desky jako Arduino a STM32.
- Výchozí logická úroveň 3,3V, přepínatelná na 5V pomocí vestavěné konfigurace rezistorů.

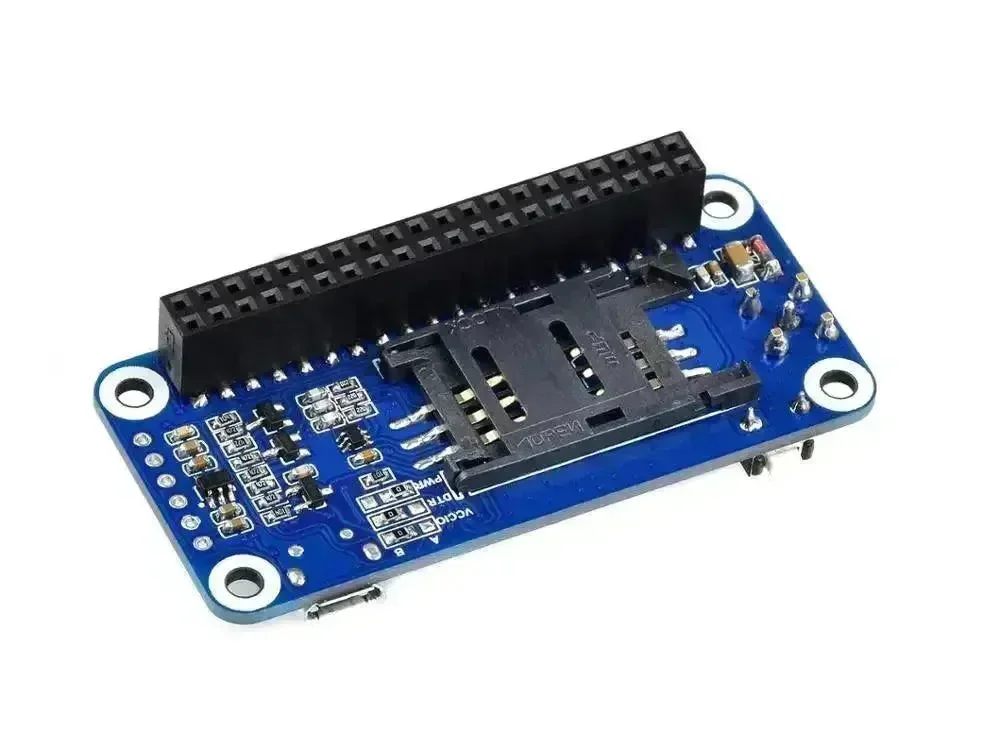

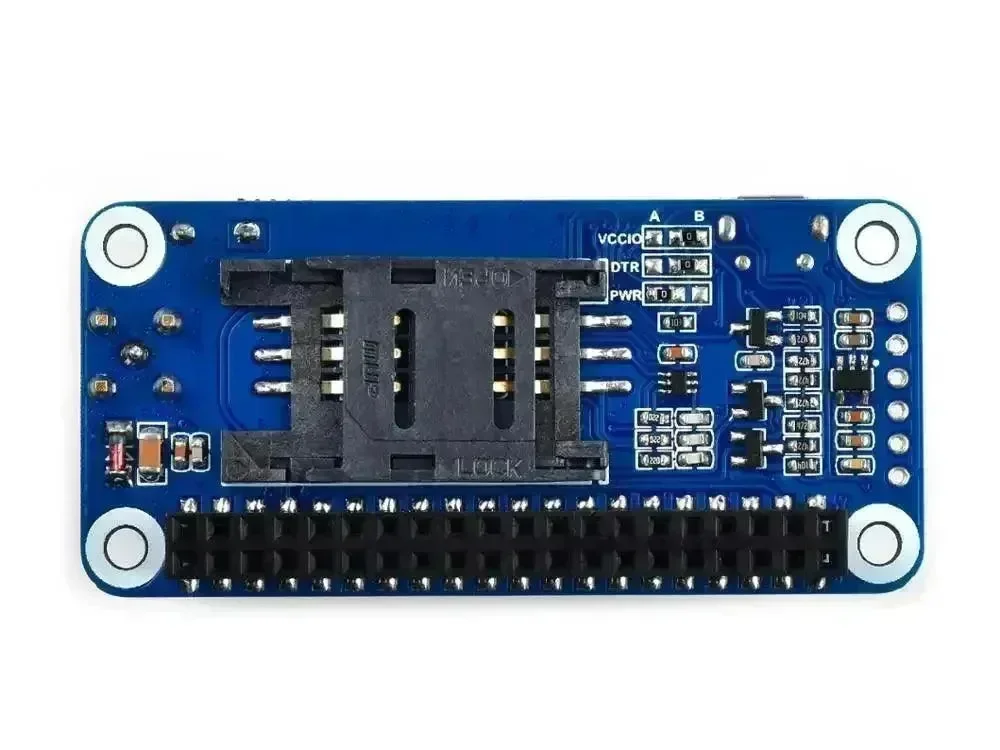

- Slot pro 1,8V SIM kartu a vestavěné indikátory stavu pro napájení a sledování sítě.
- Široká podpora přenosových rychlostí od 300 do 3686400 bps s běžnými přednastavenými automatickými vyjednáváními.
- Obsahuje oficiální vývojové zdroje pro Raspberry Pi, Arduino a STM32.
Specifikace
| Mobilní komunikace | |
|---|---|
| Pásma NB-IoT | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Pásma Cat-M | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 |
| GSM/GPRS/EDGE | 850/900/1800/1900 MHz |
| Rychlost NB-IoT dat | 136 Kbps (DL) / 150 Kbps (UL) |
| Rychlost Cat-M dat | 589 Kbps (DL) / 1119 Kbps (UL) |
| Rychlost GPRS dat | 85,6 Kbps (DL/UL) |
| Rychlost EDGE dat | 236,8 Kbps (DL/UL) |
| Použitelný region | Celosvětová |
| Podpora SIM karty | NB-IoT / Cat-M / 2G karta, pouze 1,8V SIM karta |
| GNSS | |
| Typ přijímače | 16 kanálů, C/A kód |
| Frekvence GNSS | GPS L1: 1575,42 ± 1,023 MHz; GLONASS L1: 1598,0625 ~ 1605,375 MHz; BDS B1: 1559,052 ~ 1591,788 MHz; Galileo L1: 1575,42 ± 1,023 MHz |
| Formát dat GNSS | NMEA-0183 |
| GNSS anténa | Aktivní anténa |
| Hardware | |
| Napájení | 5V |
| Provozní napětí | 5 V / 3,3 V (nastavitelné pomocí 0Ω rezistoru) |
| Spotřeba proudu | Přibližně 41 mA v režimu nečinnosti |
| Provozní teplota | -40 °C až 85 °C |
| Teplota skladování | -45 °C až 90 °C |
| Rozměry | 30,50 mm × 65,00 mm |
Aplikace
- Dálkové monitorování pro průmyslová a environmentální data.
- Sledování majetku a zařízení s lokalizací pomocí GNSS a mobilní sítě.
- Chytré měření, sběr dat z utilit a nahrávání dat z terénu.
- Projekty chytrého zemědělství vyžadující nízkou spotřebu a dlouhý dosah
