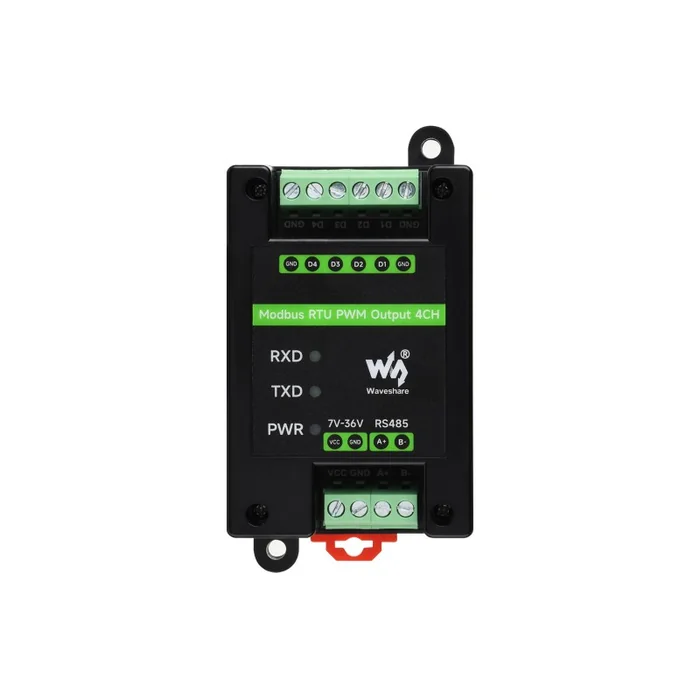

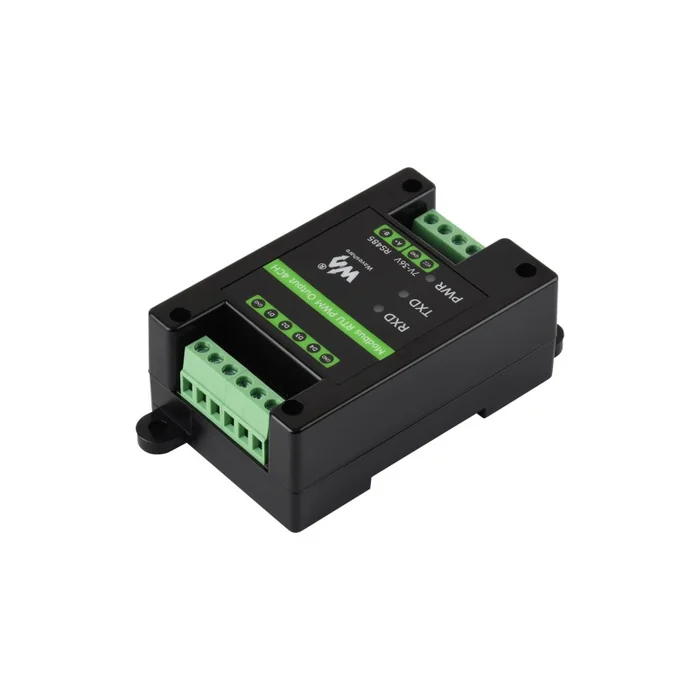

Průmyslový 4kanálový PWM výstupní modul Waveshare (SKU: 33921) je izolovaný převodník RS485 na PWM výstup určený pro průmyslovou automatizaci. Díky dvojité izolaci napájení a signálu tento modul poskytuje 4 nezávislé PWM kanály s nastavitelnou frekvencí (1Hz-200kHz) a pracovním cyklem (0-100 %), což ho činí ideálním pro řízení motorů, stmívání LED a průmyslové procesní řízení.
Co je Průmyslový 4kanálový PWM výstupní modul Waveshare?
Průmyslový 4kanálový PWM výstupní modul Waveshare propojuje komunikační sítě RS485 s PWM výstupními signály. Umožňuje přesné řízení zařízení ovládaných PWM pomocí standardizovaných příkazů Modbus RTU protokolu, běžně používaných v průmyslové automatizaci. Díky magnetické vazbě izolace pro napájení a signály, komplexním ochranným obvodům a širokému vstupnímu rozsahu DC 7-36V je navržen pro spolehlivý provoz v náročných průmyslových podmínkách.
PWM (pulzně šířková modulace) reguluje dodávku energie do zařízení jako jsou motory a osvětlení. Tento modul generuje přesné PWM signály vzdáleně přes RS485, což umožňuje distribuovanou kontrolu z centrálního PLC nebo průmyslového řídicího systému. Čtyřkanálový design poskytuje flexibilitu pro současné ovládání více zařízení z jediné sběrnice RS485.
Klíčové vlastnosti
- 4 nezávislé PWM kanály: Každý kanál s nezávisle nastavitelnou frekvencí (1Hz-200kHz) a pracovním cyklem (0-100 %).
- Vysoká přesnost: Rozlišení frekvence 0,01Hz a rozlišení pracovní doby 0,1 %.
- Dvojitá izolace napájení a signálu: Magnetická vazba izolace pro RS485 komunikaci zajišťuje stabilní izolované napětí a silnou odolnost proti rušení.
- Široký rozsah napětí: Napájení DC 7-36V, ideální pro průmyslové 24V systémy.

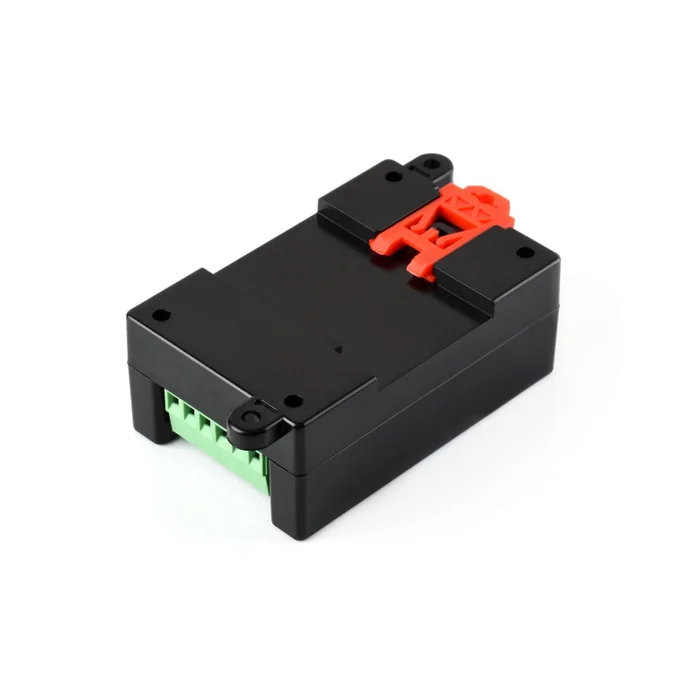

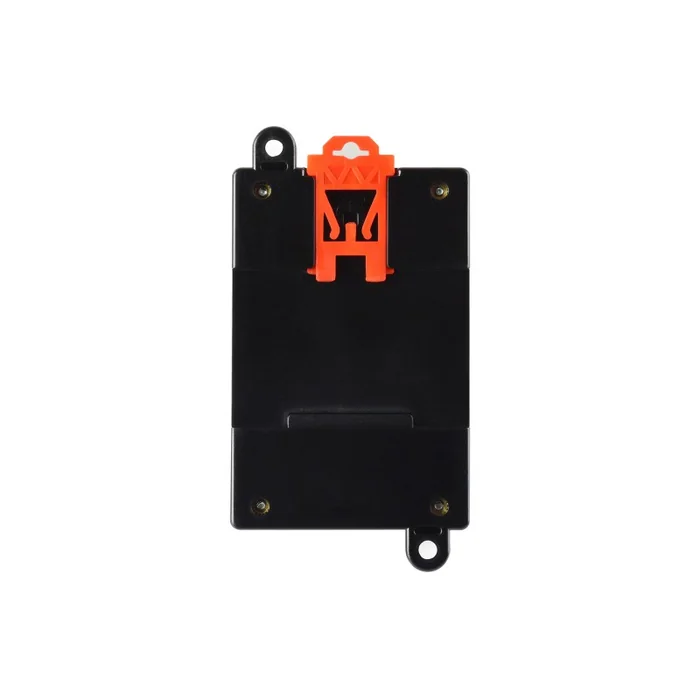

- Montáž na DIN lištu: Standardní montáž na 35mm DIN lištu pro snadnou instalaci v průmyslových ovládacích panelech.
- Protokol Modbus RTU: Standardní protokol pro integraci PLC s adresami 1-255 podporující až 255 modulů.
- Konfigurovatelný výstup: Výstupní úrovně 3,3V (výchozí) nebo 5V přes interní jumper.
- Průmyslová ochrana: TVS přepěťová ochrana, resetovatelná pojistka, ochrana proti zpětnému zapojení a ESD ochrana.
- Indikátory stavu: 3x LED pro monitorování napájení, vysílání a příjmu.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Komunikace | RS485 |
| Přenosové rychlosti | 4800-256000 bps |
| Výchozí formát | 9600, N, 8, 1 |
| Protokol | Modbus RTU |
| PWM kanály | 4 kanály |
| Rozsah frekvence | 1Hz ~ 200kHz (rozlišení 0,01Hz) |
| Přesnost frekvence | 0,1 % (1Hz-10kHz), 1 % (10kHz-100kHz), 2 % (100kHz-200kHz) |
| Pracovní cyklus | 0-100 % (rozlišení 0,1 %) |
| Napájení | DC 7~36V |
| Výstupní napětí | 3,3V nebo 5V (volba pomocí propojky) |
| Výstupní proud | <30mA (úroveň signálu) |
| Rozsah adres | 1-255 |
| Izolace | Dvojitá izolace napájení a signálu (magnetické spojení) |
| Ochrana | TVS, resetovatelná pojistka, ochrana proti obrácení polarity, ESD |
| Montáž | Montáž na 35mm DIN lištu nebo na stěnu |
| Hmotnost | 0,095 kg |
Aplikace
- Průmyslová automatizace: Integrace s PLC systémy pro řízení a monitorování zařízení.
- Řízení motorů: Řízení servomotorů, rychlosti stejnosměrných motorů a krokových motorů.
- LED systémy: Řízení stmívání průmyslového LED osvětlení a RGB pásků.
- Řízení HVAC: Regulace rychlosti ventilátorů, nastavení klapek, řízení topných prvků.
- Robotika: Přesné řízení motorů a pohonů v robotických systémech.
- Procesní řízení: Řízení ventilů, regulace rychlosti čerpadel, průmyslové topné procesy.
- Testovací zařízení: Generování signálu pro automatizované testovací systémy.
- Napájení: Řízení spínaných zdrojů a DC-DC měničů.
Vývojářská příručka
Hardwarové připojení
Připojte RS485 A→A, B→B, VCC k 7-36V DC, GND k zemi. Použijte svorky D1-D4 pro PWM výstupy. Pro testování připojte USB na RS485 převodník k počítači.
Modbus komunikace
Modul používá standardní protokol Modbus RTU s následujícími funkčními kódy:
- FC 03 (0x03): Čtení holding registrů
- FC 06 (0x06): Zápis do jednoho registru
- FC 16 (0x10): Zápis do více registrů<
