Popis

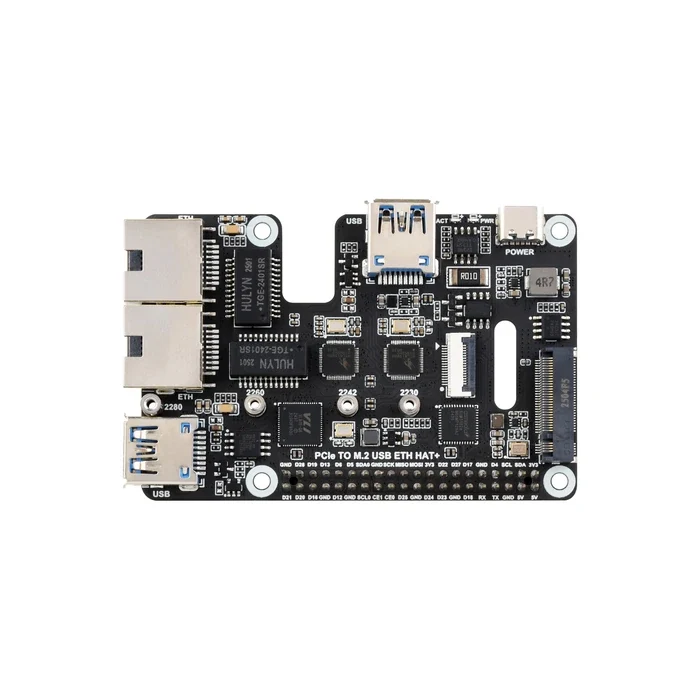

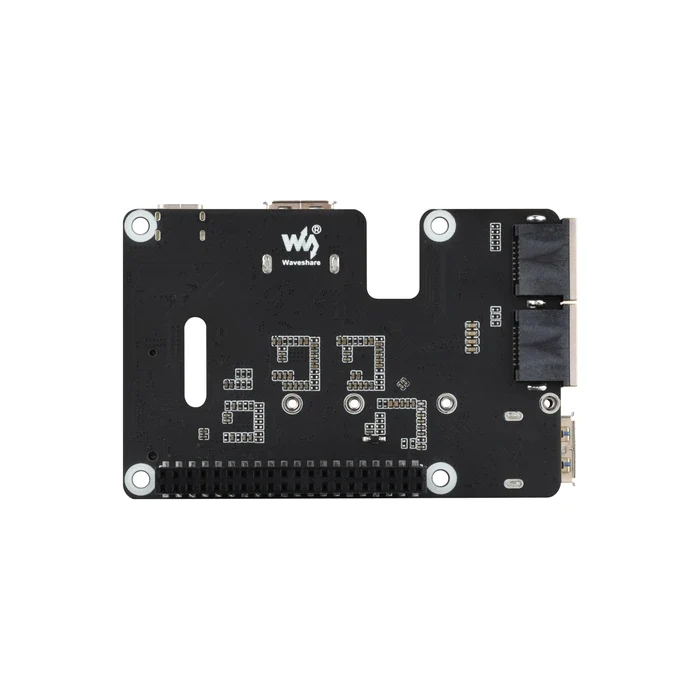

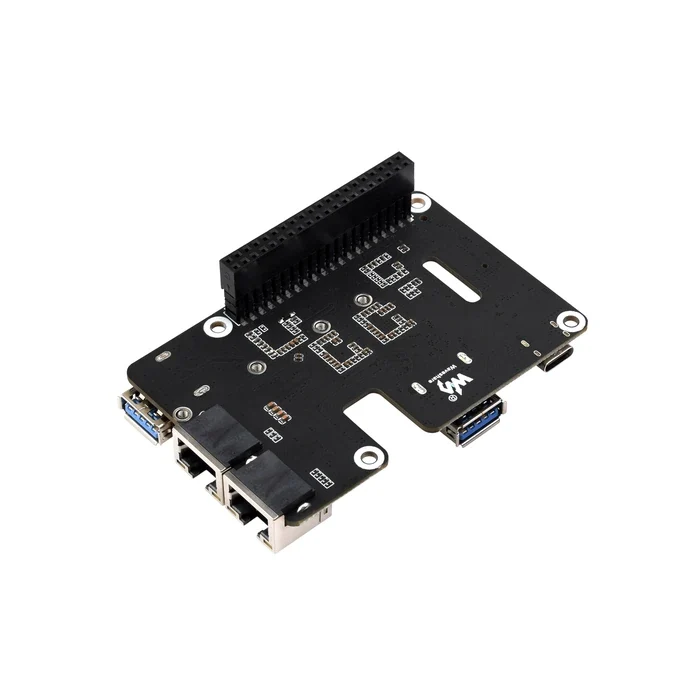

Waveshare PCIe TO M.2 USB ETH HAT+ je vysokorychlostní rozšiřující deska pro Raspberry Pi 5, která přidává 2 x USB 3.2 Gen1 porty, 2 x 2,5G Ethernet porty a M.2 NVMe SSD slot přes 16PIN PCIe rozhraníRaspberry Pi 5B. Pokud chcete proměnit Raspberry Pi 5 na schopnější platformu pro NVMe úložiště, 2,5G síť nebo edge gateway, je to mnohem bohatší volba než základní HAT pouze pro SSD.
Tento adaptér je navržen pro provoz PCIe Gen2 x1 a podporuje 2230 / 2242 / 2260 / 2280 velikosti M.2 NVMe SSD. Také podporuje bootování Raspberry Pi 5 z NVMe SSD po potřebné systémové konfiguraci, což výrazně zlepšuje rychlost bootování, přístup k souborům a celkovou odezvu systému ve srovnání s úložištěm na TF kartě.
Důležité: tato deska je určena pro Raspberry Pi 5B, ne pro všechny modely Raspberry Pi. Raspberry Pi 5 není součástí balení.
Funkce
- Navrženo pro Raspberry Pi 5B přes 16PIN PCIe rozhraní.
- Podporuje M.2 NVMe SSD ve velikostech 2230 / 2242 / 2260 / 2280.
- Podporuje pouze PCIe x1 Gen2 režim.
- Přidává 2 x USB 3.2 Gen1 porty pro rychlé rozšíření periferií.
- Přidává 2 x 2,5G Ethernet porty pro rychlejší síťové připojení a nasazení brány.
- Podporuje bootování Raspberry Pi 5 z NVMe SSD po konfiguraci.
- Vybaven originálním výkonným hlavním řídicím čipem VL805.
- Podporuje řízení napájení přes USB pro připojená periferní zařízení.
- Obsahuje vestavěné indikátory PWR a ACT pro sledování stavu.
- Vestavěný čip pro monitorování napájení a EEPROM pro stabilnější provoz SSD.
Specifikace
| Položka | Detaily |
|---|---|
| Značka | Waveshare |
| Název produktu | PCIe TO M.2 USB ETH HAT+ |
| Cílová platforma | Raspberry Pi 5B |
| Připojení | 16PIN PCIe kabel pro Raspberry Pi 5 |
| Režim PCIe | Pouze PCIe x1 Gen2 |
| Podpora úložiště | M.2 NVMe SSD, velikosti 2230 / 2242 / 2260 / 2280 |
| Rozšíření USB | 2 x USB 3.2 Gen1 |
| Rozšíření Ethernetu | 2 x 2,5G Ethernet |
| Hlavní řadič | Originální VL805 |
| Indikátory | LED diody PWR a ACT |
| Další funkce | Řízení napájení přes USB, integrovaný čip pro monitorování napájení, EEPROM |
| Hmotnost | 0,04 kg |
| Podpora bootu | Podpora bootování Raspberry Pi 5 z NVMe SSD po konfiguraci |
Aplikace
- Rozšíření úložiště NVMe pro Raspberry Pi 5 pro rychlejší přístup k OS a souborům.
- Dvojitý 2,5G síťový gateway nebo projekty rychlých edge sítí.
- Mini NAS a lokální úložiště postavené kolem Raspberry Pi 5.
- Domácí laboratoř a edge computing systémy vyžadující rychlejší síť a SSD úložiště.
- Vývojářské prototypování pro USB periferie, boot z SSD a víceportové sítě.
- Průmyslové nebo vestavěné projekty, kde Raspberry Pi 5 potřebuje více vstupů/výstupů a lepší propustnost úložiště.
Seznam produktů
| Položka | Množství |
|---|---|
| PCIe TO M.2 USB ETH HAT+ | x1 |
| 16PIN PCIe kabel | x1 |
| Balíček šroubů | x1 |
Jiný obsah

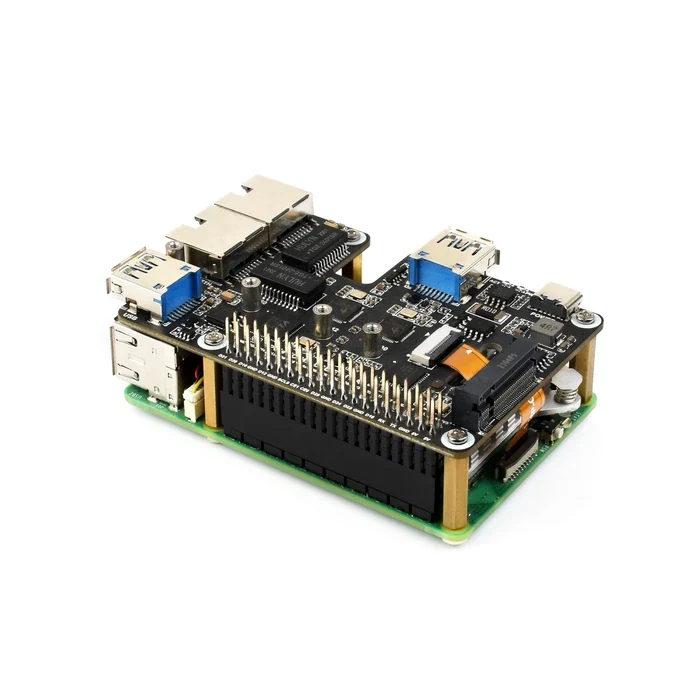

Poznámka k instalaci: Oficiální postup instalace je nejprve přilepit tepelné pásky, poté nainstalovat Raspberry Pi 5 Active Cooler a nakonec upevnit HAT na místo.
Poznámka k NVMe bootu: Raspberry Pi ve výchozím nastavení nepoužívá NVMe boot. Musíte povolit PCIe rozhraní a upravit nastavení bootování před spuštěním z SSD.
Kdy zvolit tuto desku: Pokud potřebujete jen jednodušší SSD adaptér, může stačit základní M.2 HAT pro Raspberry Pi 5. Zvolte tento PCIe TO M.2 USB ETH HAT+, když chcete NVMe + dvojité USB + dvojité 2,5G Ethernet v jedné desce.
Kompatibilita s Raspberry Pi 5: Tato rozšiřující deska dává největší smysl v kombinaci s Raspberry Pi 5, které již na
