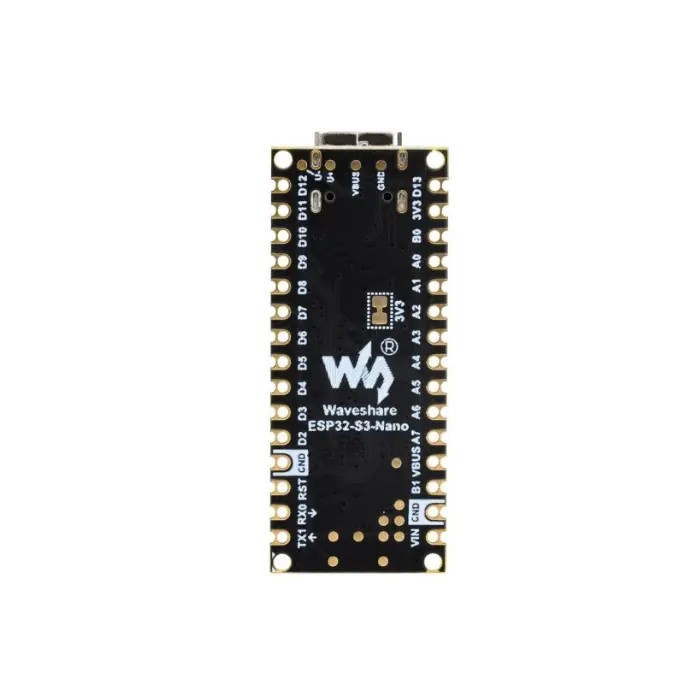

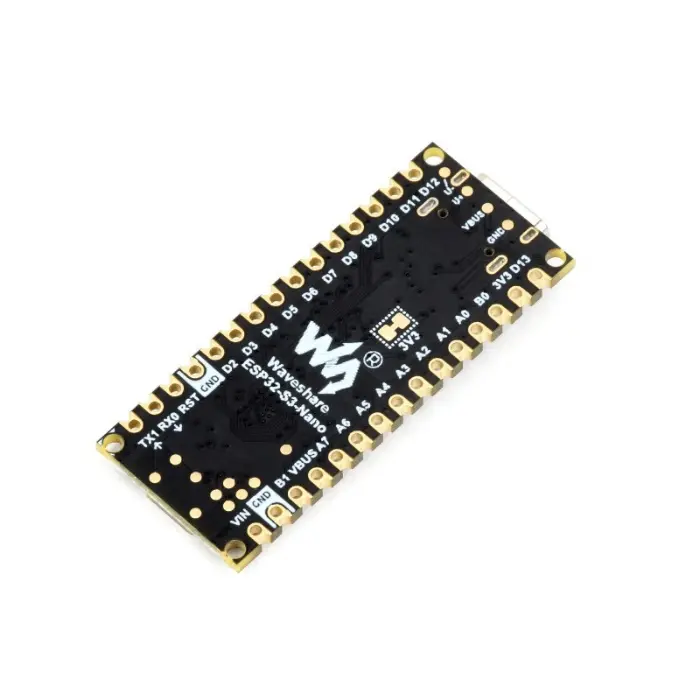

Waveshare ESP32-S3-Nano využívá čip ESP32-S3R8 a je kompatibilní s Arduino Nano ESP32. Jeho kompaktní design spolu s robustními schopnostmi ho činí vhodným pro aplikace v Internetu věcí (IoT) a MicroPython. Navíc nabízí snadnou integraci do různých projektů, což zvyšuje jeho všestrannost a funkčnost.
Funkce
-
Zařízení je vybaveno čipem ESP32-S3R8, který obsahuje Xtensa® 32bitový LX7 dvoujádrový procesor. Tento procesor může pracovat na frekvenci 240 MHz.
-
Systém je vybaven integrovanou 512KB SRAM, 384KB ROM, 8MB PSRAM a 16MB Flash pamětí.
-
Zařízení disponuje integrovanou bezdrátovou komunikací v duálním režimu využívající 2,4GHz Wi-Fi a Bluetooth Low Energy, což zajišťuje lepší výkon rádiové frekvence.
-
Umožňuje plynulý přechod mezi programováním v Arduino a MicroPython, což zvyšuje flexibilitu použití.
-
Tento produkt je kompatibilní s Arduino IoT Cloud, což uživatelům umožňuje vzdáleně sledovat a ovládat své projekty pomocí aplikace Arduino IoT Cloud.
-
Zařízení podporuje funkci Human Interface Device (HID), která umožňuje emulovat zařízení jako klávesnice nebo myši přes USB port. Tato schopnost usnadňuje lepší interakci s osobními počítači.
Specifikace
| Porovnání parametrů produktu | |||
| MODEL | R7FA4 PLUS A | R7FA4 PLUS B | ESP32-S3-NANO |
| MIKROKONTROLÉR | R7FA4 (32bitový ARM Cortex-M4) | R7FA4 (32bitový ARM Cortex-M4) | ESP32-S3R8 (Dvoujádrový 32bitový Xtensa LX7) |
| ESP32-S3FN8 (Dvoujádrový 32bitový Xtensa LX7) | |||
| FREKVENCE HODIN | R7FA4: 48MHz | R7FA4: 48MHz | ESP32-S3R8: 240MHz |
| ESP32-S3FN8: 240MHz | |||
| ÚLOŽIŠTĚ | R7FA4: 256kB Flash, 32kB RAM | R7FA4: 256kB Flash, 32kB RAM | ESP32-S3R8: 384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM |
| ESP32-S3FN8: 384kB ROM, 512kB RAM, 8MB Flash | |||
| BEZDRÁTOVÁ KOMUNIKACE | Žádný | WiFi 2,4GHz + Bluetooth LE | |
| PROVOZNÍ NAPĚTÍ | Možnosti 5V/3,3V, podpora více štítů | 3,3V | |
| VSTUP NAPÁJENÍ | 6~24V | 6~21V | |
| TLAČÍTKO RESET | Boční, snazší použití při připojování štítu | Vertikální | |
| VÝSTUPNÍ PROUD IO PINŮ | 8mA | 40mA | |
| DIGITÁLNÍ PINY | 14 | 14 | |
| ANALOGOVÉ PINY | 6 | 8 | |
| DAC | 2 | Žádný | |
| PWM | 6 | 5 | |
| UART | 1 | 2 | |
| I2C | 1 | 1 | |
| SPI | 1 | 1 | |
| CAN | 1 | Žádný | |
| DC KONEKTOR | Nízký profil, štíty už nebudou blokovány při připojování | Žádný | |
| HEADER VÝSTUPU NAPÁJENÍ | Poskytuje 5V nebo 3,3V výstup napájení a společnou zem s ostatními deskami | Žádný | |
| 5V VÝSTUP NAPÁJENÍ | Maximálně až 2000mA, s vyšší řídicí schopností | Maximálně 1000mA | |
| EXPERIMENTÁLNÍ DESKA | Podpora, pájecí ploška je určena pro DIY rozhraní k připojení k experimentální desce | Podpora |
Seznam dílů
ESP32-S3-Nano
- ESP32-S3-Nano x1
- 20PIN samčí pinheader (černý) x2
ESP32-S3-Nano-M
- ESP32-S3-Nano s předpájeným headerem x1

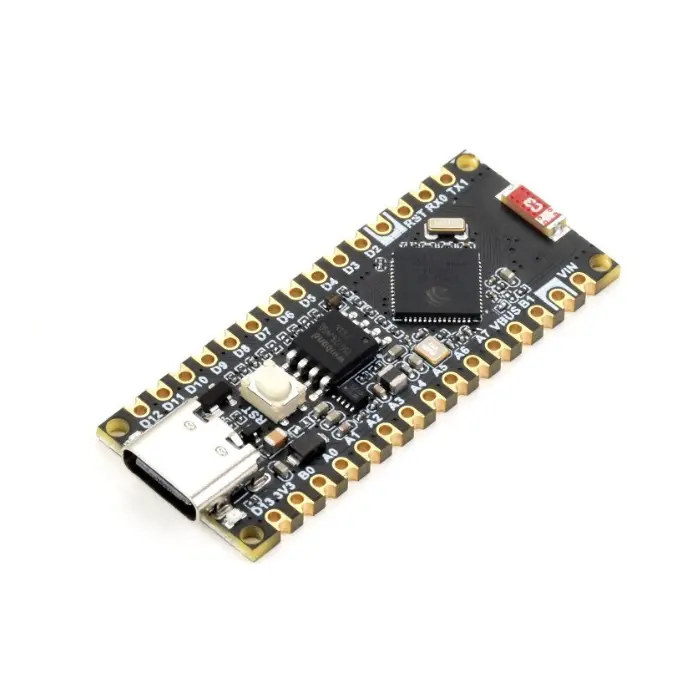

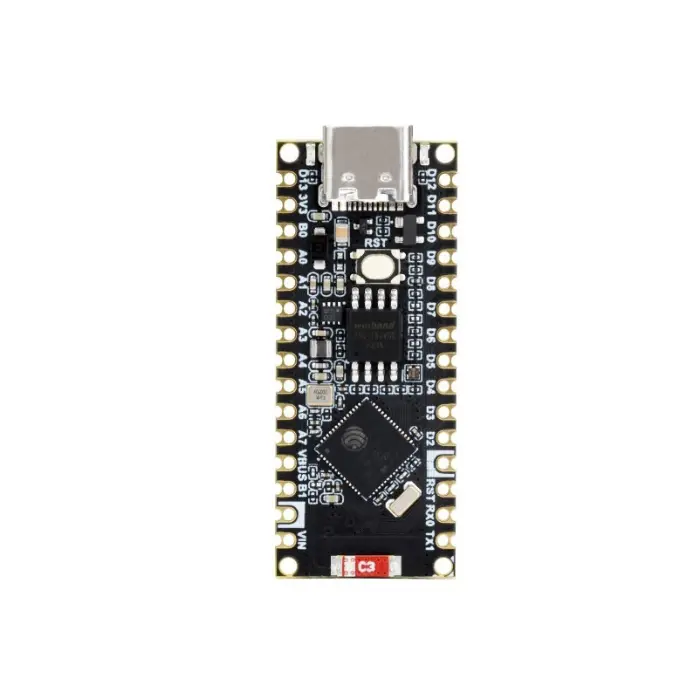

Co je na desce
- Dvoujádrový procesor ESP32-S3R8
frekvence až 240 MHz - W25Q128JVSIQ
16MB Flash pro ukládání programů a dat - MP2322GQH
Stabilizátor napětí 3,3V - Keramická anténa 2,4G
- Konektor USB Type-C
pro nahrávání programu a ladění přes sériový port
- Tlačítko RST
pro resetování ESP32-S3R8 - Rozhraní Arduino Nano
kompatibilní s rozhraním Arduino, přizpůsobuje pájecí p
