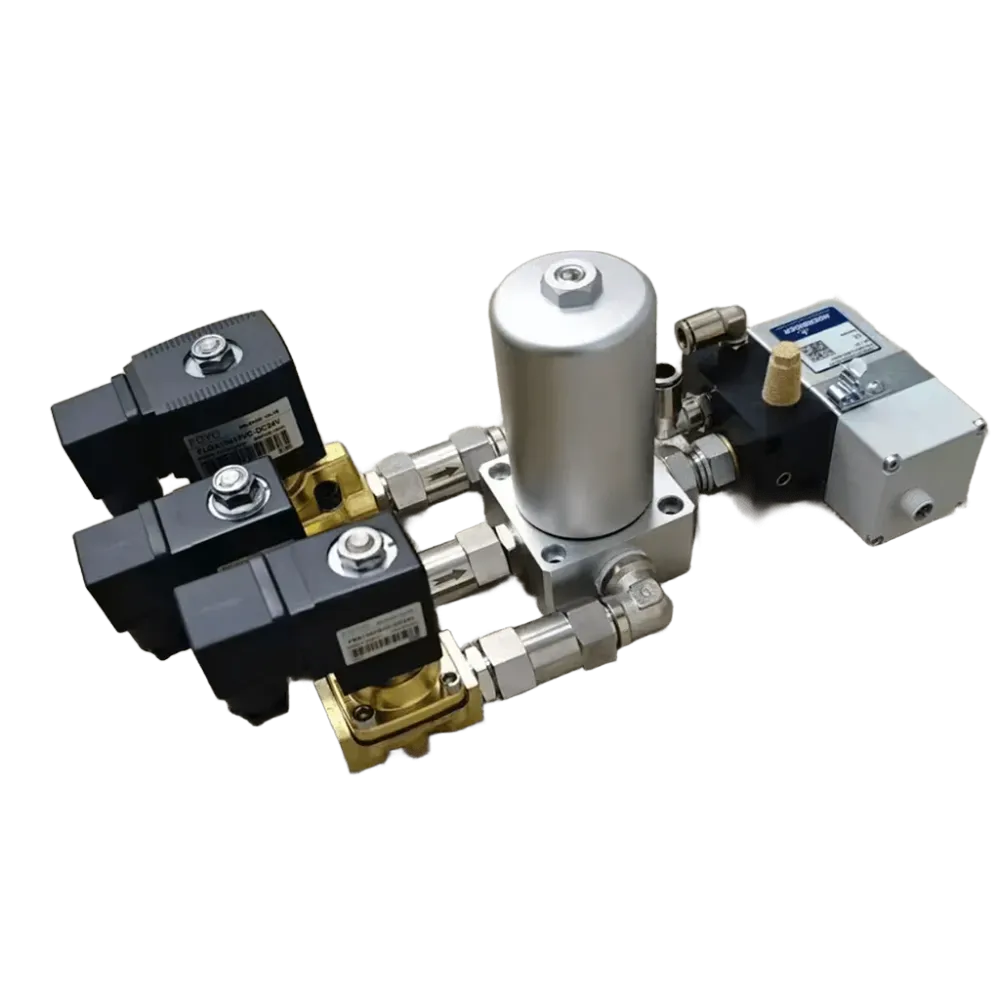

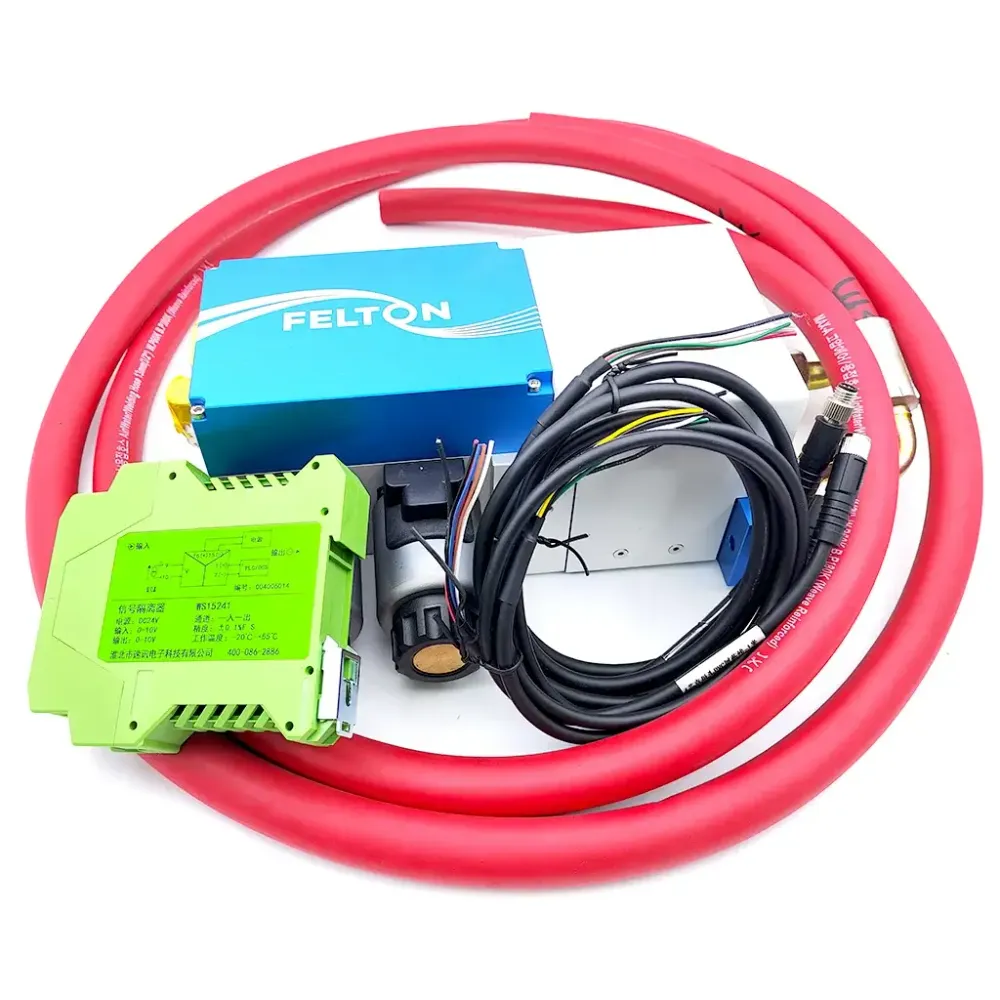

FELTON：FLTE4
Vysokotlaký proporcionální ventil řady FLTE4 integruje výběr vstupu pro O₂, N₂ a Ar. Používá pokročilou technologii elektromagnetického řízení pohonu, která umožňuje kontinuální, přesnou a stabilní regulaci výstupního tlaku. Rozsah výstupního tlaku je od 0,15 baru do 30 barů. Navíc využívá analogovou komunikaci (0-10V), což umožňuje snadnou komunikaci s hostitelským počítačem.
Vysokotlaký proporcionální ventil FLTE4 se skládá z následujících komponent:
- Řídicí a komunikační elektronika: Slouží k přesnému, dynamickému nastavení výstupního tlaku plynu a k analogové nebo digitální komunikaci s řídicím systémem hostitele.
- Vstupní sestava: Vybavena 3 vstupními elektromagnetickými ventily pro výběr různých plynů.
- Elektromagnetické pohonné komponenty: Používají se k nastavení výstupního tlaku plynu.
Parametr：
HOERBIGER
Řídicí systém řezacího plynu od HOERBIGER spojuje vlastnosti, které jsou klíčové pro budoucnost laserového řezání:
- Vysoký tlak plynu Rychlá, přesná regulace tlaku plynu –
- Vysoký průtok a nízká hmotnost ventilu
- Nízká spotřeba energie
Tyto faktory posouvají hranice rychlosti, přesnosti a stability v řezacím procesu.

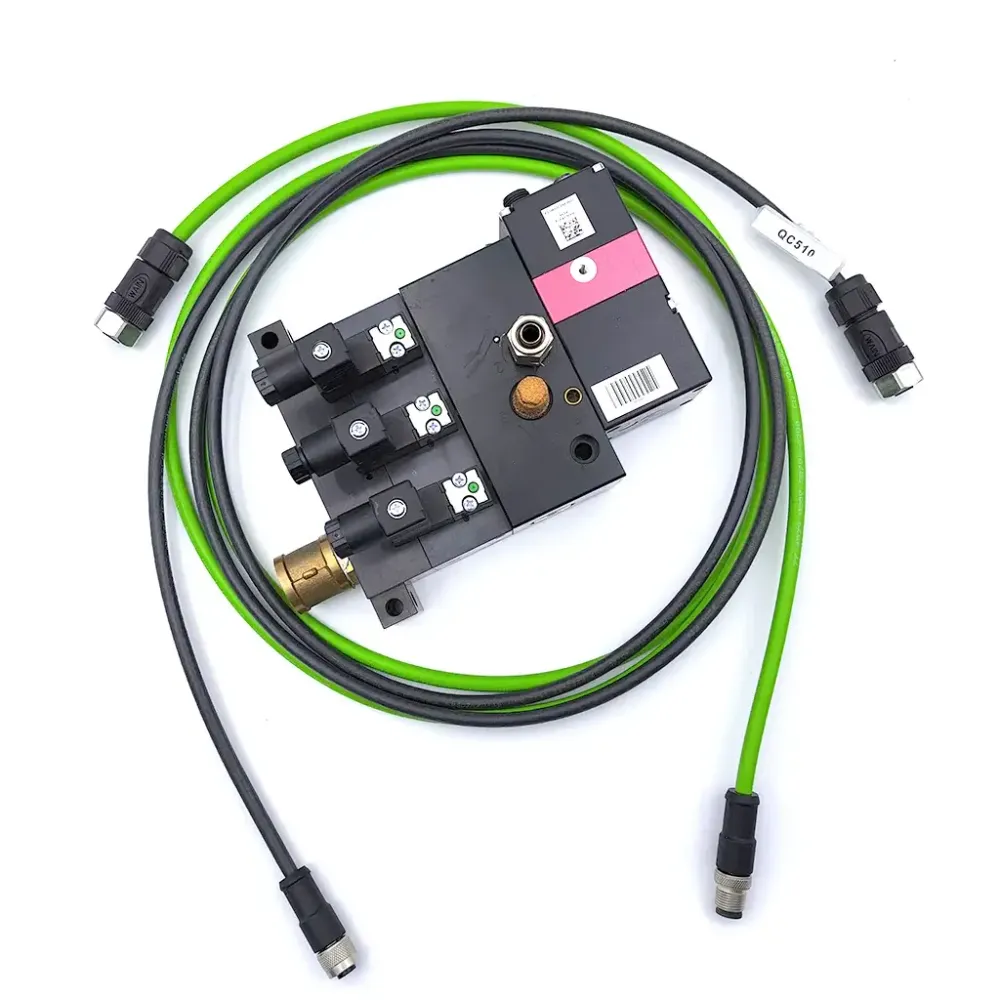

Regulační ventil plynového tlaku s pilotními ventily:
- Maximální dynamika
- Plynotěsné pilotní ventily
- Zpětně tlakuvzdorné plynové voliče (bez zpětných ventilů)
- Rychlé změny tlaku plynu (přibližně 200 ms)
- Extrémně stabilní výkon řízení plynu (± 0,03 bar)
- Celá funkce řezacího plynu v jednom zařízení (0,4-28 bar)
- Kompaktní design a nízká hmotnost
Parametr：

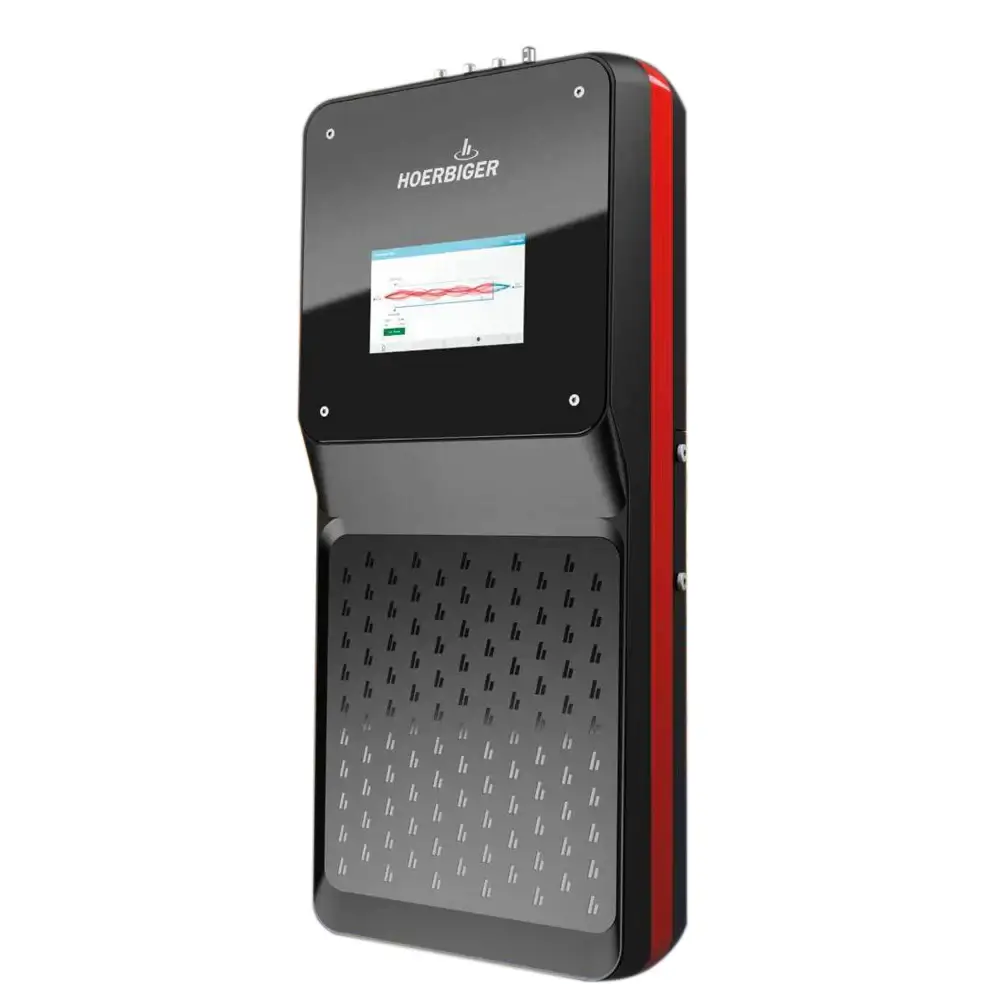

LasGAM – Piezo řízený systém míchání plynů
Laserový systém míchání plynů HOERBIGER je inline systém míchání plynů. Systém neustále monitoruje a řídí průtoky dusíku a kyslíku. Skutečné míchání probíhá v regulátoru tlaku těsně před řezací hlavou.
100% dusík, 100% kyslík a dusík/kyslík řezání se provádí pomocí ten LasGAM.Tabulka parametrů aplikace
|
MECHANICKÉ VLASTNOSTI |
|
|
Délka |
785 mm |
|
Šířka |
320 mm |
|
Výška |
150 mm |
|
Hmotnost |
20 kg |
|
PNEUMATICKÁ PŘIPOJENÍ |
|
|
Vstup dusíku |
G 1/2″ |
|
40 bar MAX |
|
|
Výstup dusíku |
G 1/2″ |
|
Vstup kyslíku |
G 3/8″ |
|
25 bar MAX |
|
|
Výstup kyslíku |
G 1/2″ |
|
Vstup pilotního vzduchu |
G 1/8″ |
|
6 … 8 bar |
|
|
ELEKTRICKÁ PŘIPOJENÍ |
|
|
Napájení |
24 V DC |
|
20W |
|
|
M12 A-kódovaný 4pinový samice |
|
|
Sběrnicové připojení |
EtherCAT {IN & OUT) |
|
M12 D-kódovaný 4pinový samice |
|
|
MÍCHACÍ VÝKON |
|
|
Nastavitelný poměr kyslíku |
0 … 20 % v režimu míchání |
|
Opakovatelnost |
typ. ±0,007 % abs |
|
Přesnost řízení |
typ. ±0,05 % abs |
|
Maximální průtok směsného plynu |
2.500 l/min (6 bar až 0 bar) |
|
Tlak směsného plynu |
02 vstup minus 1 bar |
|
REŽIMY (100 % DUSÍK, 100 % KYSLÍK) |
|
|
Průtok (dusík) |
Bez omezení |
|
Výstupní tlak (dusík) |
Vstupní tlak dusíku |
|
Průtok (kyslík) |
Bez omezení |
|
Výstupní tlak (kyslík) |
Vstupní tlak kyslíku |
Podpůrné služby
- Online podpora: Poskytuje nepřetržitou technickou podporu a řešení problémů, aby vaše DIY laserová řezačka fungovala hladce.
- Nákup balíčku: Tento DIY pomocný systém řízení plynu přichází předem sestavený, takže nebudete muset věnovat čas a úsilí montáži, čímž se sníží časová náročnost vašeho DIY projektu.
