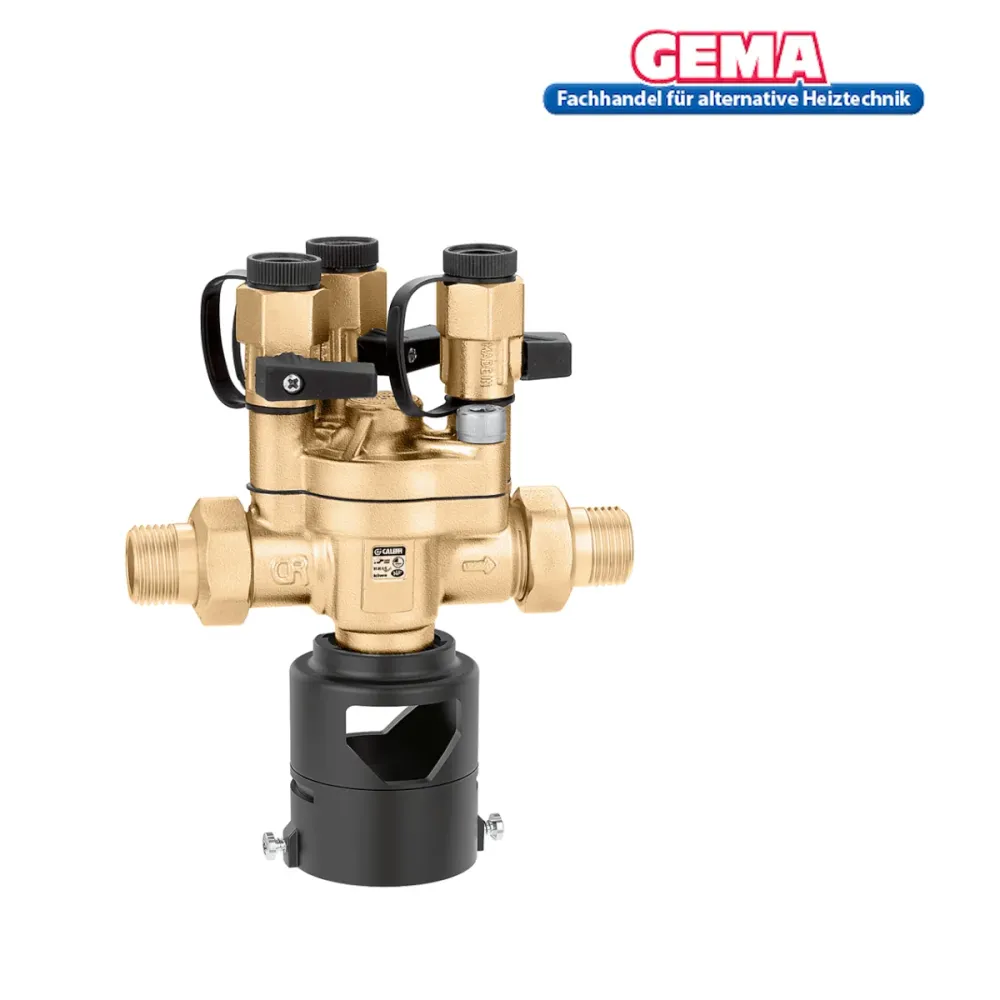

Systémový oddělovač s regulovatelnými tlakovými zónami typu BA
Systémový oddělovač s regulovatelnými tlakovými zónami, typ BA, kompaktní provedení. Certifikováno dle EN 12729. Typ BA. Připojení: G 1/2″ A (ISO 228-1) AG, Union. Provozní diferenční tlak: 14 kPa. Průměrný teplotní rozsah: 0–65 °C. PN (jmenovitý tlak): PN 10. Materiál: mosaz odolná proti odzinkování DR „nízkoolovnatá“.
Technické údaje
- Provozní diferenční tlak: 14 kPa
- Rozsah středních teplot: 0–65 °C
- PN (jmenovitý tlak): PN 10
- materiál: mosaz odolná proti odzinkování DR „nízkoolovnatá“
Poznámky k oddělovači systémů
Bezpodmínečně je nutné namontovat přední blatník řady 577.
Jak to funguje
Neregulovatelná zpětná klapka typu CA s diferenčním tlakem se skládá z: vstupní zpětné klapky (1), výstupní zpětné klapky (2) a vypouštěcího ventilu (3). Dvě zpětné klapky oddělují tři různé zóny se třemi různými tlaky: vstupní komoru (A), mezikomoru (B), známou také jako zóna diferenčního tlaku, a výstupní komoru (C). Vypouštěcí ventil (3) se nachází ve střední části. Vypouštěcí ventil (3) je přímo spojen s membránou (4). Tato pohyblivá sestava je při otevírání a zavírání ovládána tlakovým rozdílem mezi vstupním a výstupním tlakem zpětné klapky a kontrastní pružinou (5).
Správné průtoky
Za normálních podmínek proudění obě zpětné klapky
otevřený, čímž je tlak v mezilehlé komoře (B) vždy nižší než vstupní tlak (A) v důsledku předem vypočítané tlakové ztráty na první zpětné klapce (1).
Rozdíl tlaků proto působí na vnitřní membránu (4) a vytváří sílu, která otevírá vypouštěcí ventil (3) komunikující s atmosférou.
Tlak na kontrastní pružinu (5) ji drží zavřenou.
Podtlak na vstupu
Když klesne vstupní tlak, obě zpětné klapky se uzavřou. Vypouštěcí ventil (3) se otevře, jakmile tlakový rozdíl Δp mezi vstupní komorou (A) a mezikomorou (B) dosáhne hodnoty těsně pod předem vypočítanou hodnotou na kontrastní pružině (5). Vypouštění pokračuje, dokud se mezikomora systémového odlučovače nevyprázdní. Tímto způsobem se vytvoří vzduchová zóna (bezpečnostní zóna), která zabraňuje zpětnému toku kontaminované vody z okruhu (C) do vodovodní sítě, a to i v případě selhání zpětné klapky (2). Jakmile se obnoví normální podmínky (vstupní tlak vyšší než výstupní tlak), vypouštěcí ventil se uzavře.
Systémový oddělovač je opět funkční.
Přetlak na výstupu
Pokud tlak ve výstupní komoře (C) stoupne na úroveň, která překročí vstupní tlak (A), zpětná klapka (2) se uzavře, čímž zabrání zpětnému toku vody již dodané spotřebiteli směrem k veřejnému vodovodu. Pokud zpětná klapka (2) netěsní nebo dojde k jiné poruše v oddělovači systému, oddělovač systému vždy přeruší (oddělí) spojení mezi spotřebitelem a veřejným vodovodem.Stejně jako všechna zařízení s pozitivním účinkem je i systémový oddělovač technicky a konstrukčně navržen tak, aby zaručoval nejvyšší bezpečnostní standardy v každé situaci.
Technické údaje
- Systémový oddělovač typu BA. Připojení AG.
- 1/2″. Pouzdro, víko a odtokové sedlo
- Vyrobeno z mosazné slitiny odolné proti odzinkování.
- Tyče zádržného systému a pružiny
- vyrobeno z nerezové oceli.
- Těsnění vyrobená z NBR.
- Maximální provozní teplota: 65 stupňů Celsia.
- Maximální provozní tlak: 10 barů.
- Aktivní Bezpečnostní zařízení.
- Kompletní s proti proudu, mezilehlé a následné měřicí připojení
- Odtokový trychtýř s trubkovým nástavcem.
