Jádrová konfigurace balíčku
| Model |
Laserový systém (Laser + Chladič + Integrovaná skříň) |
Svařovací hlava |
Poznámky |
|

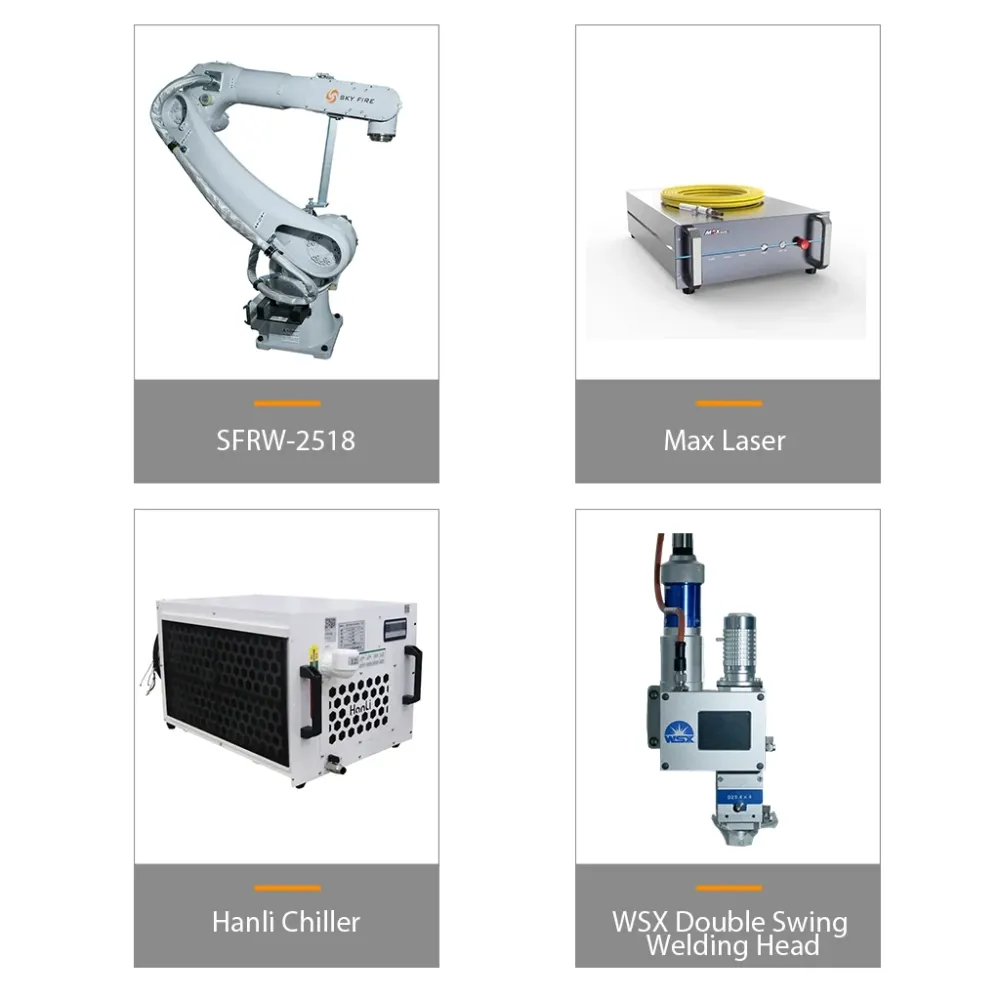

SFRW-2518-Solo |
/ |
/ |
Standardní balíček procesů laserového svařování a modul řízení procesu |
|
SFRW-2518-1500 |
Laser 1500W |
2000W Dual Swing hlava |
Standardní Max Laser + Hanli chladicí voda; WSX Dual Swing svařovací hlava |
|
SFRW-2518-2000 |
Laser 2000W |
2000W Dual Swing hlava |
Standardní Max Laser + Hanli chladicí voda; WSX Dual Swing svařovací hlava |
|
SFRW-2518-3000 |
Laser 3000W |
3000W Dual Swing hlava |
Standardní Max Laser + Hanli chladicí voda; WSX Dual Swing svařovací hlava |
|
SFRW-2518-6000 |
Laser 6000W |
6000W dvojitá kyvná hlava |
Standardní Max Laser + Hanli chladicí voda; WSX Dual Swing svařovací hlava |
Zvláštní poznámka: Chladič a laserové modely zobrazené na obrázcích produktů jsou pouze pro referenci. Pokud potřebujete zakoupit dva nebo tři volitelné produkty nebo požadujete jiné informace, neváhejte kontaktujte nás.
Pokud si po prostudování popisů produktů stále nejste jisti, který robotický kit a model vybrat, nebo pokud potřebujete přizpůsobení, poskytněte prosím následující informace a my vám doporučíme nebo přizpůsobíme na základě vašich údajů:
- Jaké jsou požadavky na kontrolu po svařování?
- Jaké jsou požadavky na dobu cyklu?
- Existují nějaké předchozí případy robotického svařování? Jaká značka?
- Můžete zaslat nějaké fotografie produktu před a po svařování pro referenci?
- Jaká značka svařovacího stroje byla použita dříve?
- Jaká metoda oblouku byla použita?
- Jaká třída svařovacího drátu?
- Jaký typ a poměr plynu byl použit?
- Jaká je konzistence přicházejících materiálů? Jaké je maximální odchylka v mm?
- Jaká je maximální montážní mezera v mm?
- Existují nějaká svařovací videa?
Technické parametry
|
Model |
SFRW-2518-Solo |
|
|
Řídicí osa |
6 os |
|
|
Pracovní zatížení na zápěstí |
25 kg | |
|
Přesnost opakovaného polohování |
±0,05 mm | |
|
Hmotnost robota |
175 kg |
|
|
Maximální dosah |
1850 mm |
|
|
Třída ochrany těla |
IP67 (zápěstí)/IP54 (ostatní) |
|
|
Stupeň ochrany elektrické skříně |
IP20 / IP54(volitelně) |
|
|
Režim pohonu |
Pro elektrický servo pohon je použit AC servomotor |
|
|
Režim instalace |
Instalace na zemi, zavěšení nahoře, instalace na stěnu |
|
|
Podmínky instalace |
Teplota okolí |
0-45 °C |
|
Relativní vlhkost okolí |
Obvykle pod 80 % (40°C) (bez kondenzace) |
|
|
Zrychlení vibracíJ4 |
4.9m/s^2(Méně než 0.5G) |
|
|
Maximální Mpohyb Srychlost |
J1 |
220°/s |
|
J2 |
180°/s |
|
|
J3 |
200°/s |
|
|
J4 |
360°/s |
|
|
J5 |
360°/s |
|
|
J6 |
410°/s |
|
|
Maximální rozsah pohybu |
J1 |
±170° |
|
J2 |
-160° – +77° | |
|
J3 |
-85° – +165° | |
|
J4 |
±190° | |
|
J5 |
±130° | |
|
J6 |
±360° | |
| Přípustná hodnota točivého momentu | J4 točivý moment hřídele | 50N·m |
|
Točivý moment hřídele J5 |
50N·m |
|
|
J6 točivý moment hřídele |
30N·m |
|
|
Přípustný moment setrvačnosti zatížení |
Moment setrvačnosti hřídele J4 |
2.2kg·m2 |
|
Moment setrvačnosti hřídele J5 |
2.2kg·m2 |
|
|
Moment setrvačnosti hřídele J6 |
1.5kg·m2 |
Poznámky:Výše uvedený test přesnosti opakovatelnosti byl proveden při pokojové teplotě s robotem v zahřívacím stavu, při maximálním zatížení, maximálním posunu a rychlosti 1,6 m/s na nakloněném testovacím povrchu ISO, se všemi 6 osami v pohybu.
