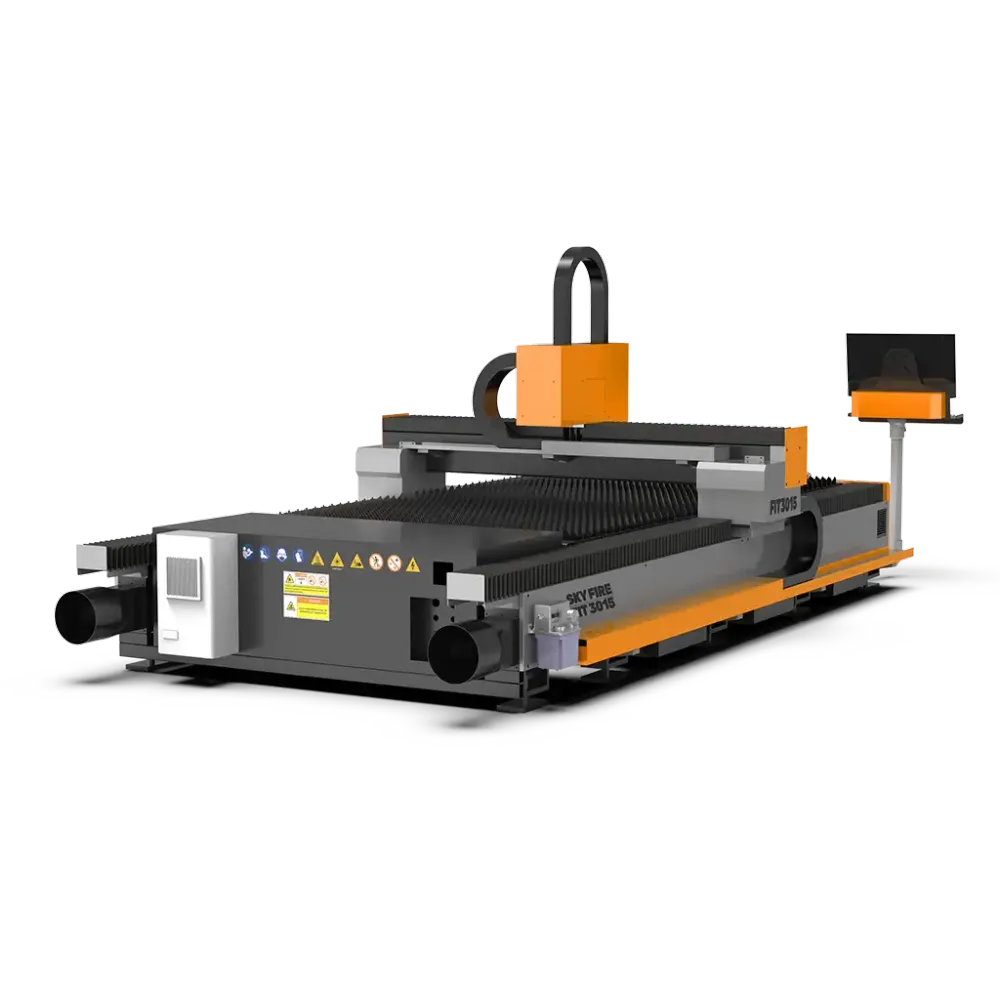

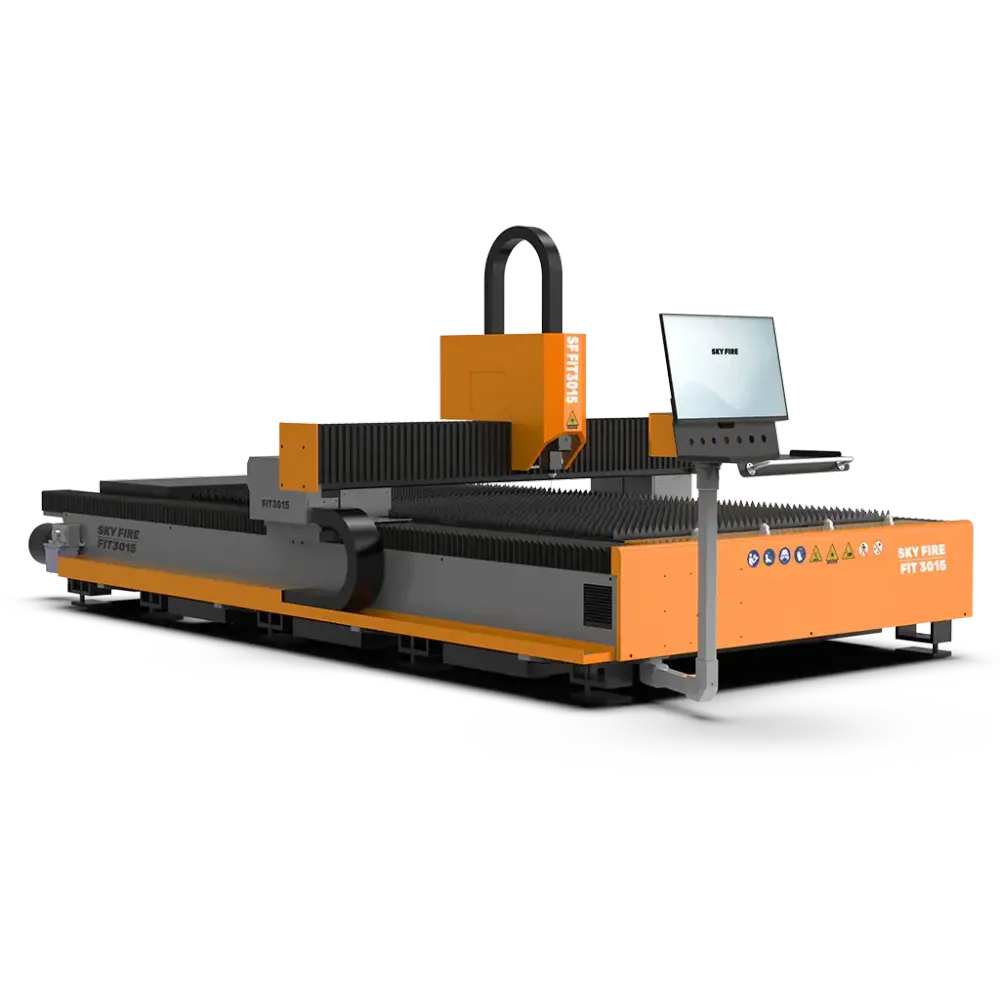

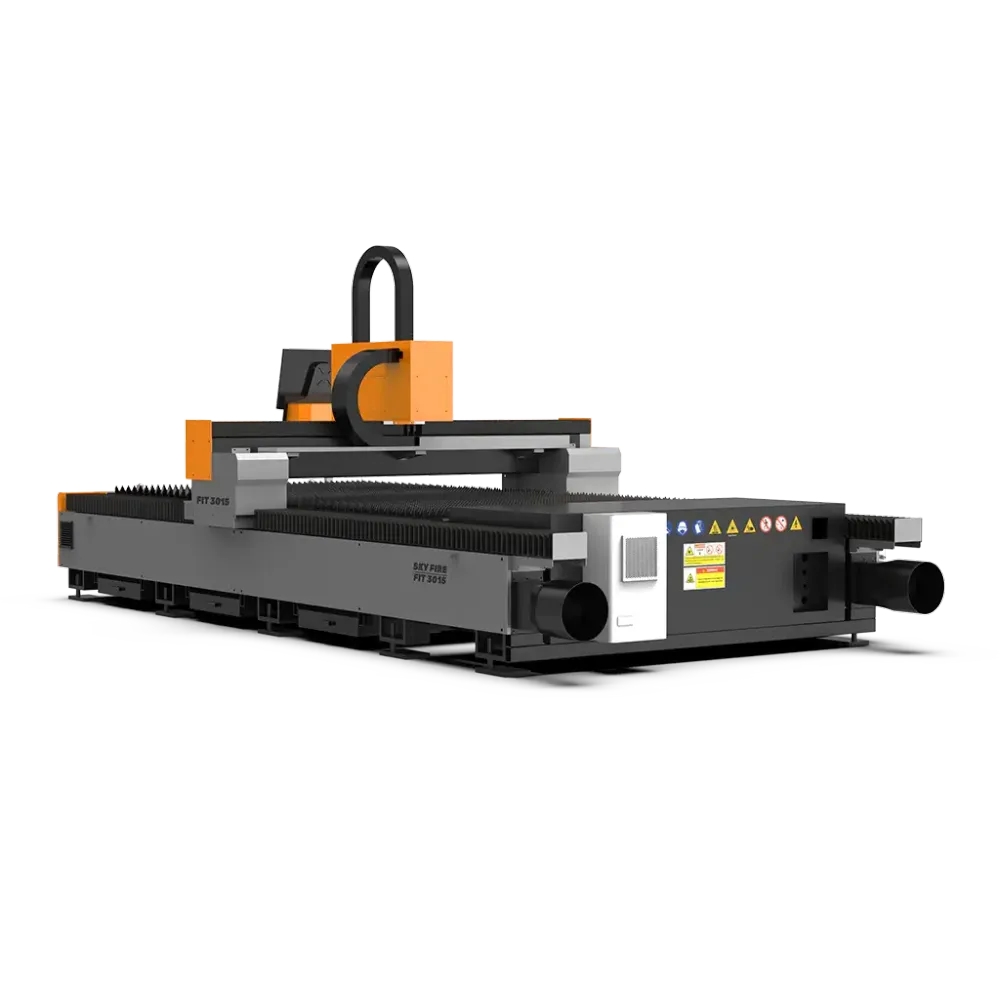

SF-Fit série stabilní odolný|1500W-3000W

1. Přehled

Pevný, nenáročný Fiber Laser Cutter navržený pro bezstarostnou přesnost.

1）Technický parametr

Technický parametr	Specifikace
Oblast zpracování	3000mm X 1500mm/Na míru dostupná velikost
Výkon laseru	1500W/2000W/3000W
Max. zrychlení	0,6G
Maximální cestovní rychlost	60m/min
Přesnost polohy	±0,05mm/m
Přesnost přemístění	±0,05 mm
Celková hmotnost	Nad 2,5T
Celková spotřeba energie	＜ 30Kw
Napájení	380V 50Hz/380V 60Hz/220V 60Hz
Rozměry	4550mm×2280mm×2100mm

2）Konfigurace

Hlavní konfigurace	Obsah	Značka
Laserový generátor	1000W-3000W	Max
Laserová řezací hlava	BS03K-CAT	Raytools, Švýcarsko
Software pro CNC řezání	XC3000S	Raytools, Švýcarsko
Motor a ovladač	Bus MotorX osa 1,3KW/Y osa 1,3KW/Z osa 0,4KW	Leadshine, Čína
Snímač rychlosti	Standardní	TECHMECH, Německo
Ozubený hřeben a pastorek	Standardní	SYCK,Tchaj-wan
Lineární vedení	Standardní	SYCK,Tchaj-wan
Proporcionální ventil	Pro kyslík	NNT,Čína
Napájení	Standardní	Meanwell, Tchaj-wan
Elektrické komponenty	Standardní	Chint, Čína
Chladicí systém	Dvojitá teplota Průmyslový chladič	S&A, Čína
Průmyslová klimatizace
Mazací systémm	HTS02 (automatický)	SKY FIRE, Čína
Stabilizátor napětí (volitelný)	Pro přizpůsobení místnímu napájení	Jinbao, Čína
Průmyslový PC	WIN7/64Bit	SKY FIRE, Čína
8GB RAM
Vysokorychlostní rozhraní USB 3.0

2. Detaily

Detaily – Lože stroje

• Lože svařovacího stroje na plechy a trubky • Lože stroje je zpracováno metodou žíhání pro odstranění vnitřního pnutí při 600°C, což zajišťuje vysokou tuhost konstrukce • Vlastnosti: Malá deformace, Nízké vibrace, Vysoká přesnost

Detaily – Příčník

• Příčník z hliníkového svařování • Příčník je vyroben integrálním odlévacím procesem pro zlepšení efektivity a kvality zpracování • Výhody: Vysoká rychlost, lehký příčník zajišťuje vysokou rychlost pohybu a zlepšenou efektivitu zpracování

Detaily – Plán uspořádání stroje

Schopnost – Vynikající funkce

• Modulární design: Snazší údržba, interní detekce více senzorů, integrovaný sběrnicový systém, zjednodušená instalace a zapojení • Automatické nastavení zaostření čočky • Stabilní řezání: Funkce chlazení trysky a odstraňování strusky, zajišťující stabilní řezání • Monitorování v reálném čase přes aplikaci: Zpětná vazba o stavu zpracování, bezdrátový přenos dat, LED displej zobrazuje aktuální stav systému

Schopnost – Parametry řezání

• Vzorky řezání: Vhodné pro řezání uhlíkové oceli, nerezové oceli, hliníku, mosazi, slitinových kovů atd.

3. Parametry řezání (Stáhnout PDF)

4.Provozní a údržbové postupy

5. Funkčnost a schopnosti

• Exkluzivní ladicí databáze: Jednoduchá dotyková obsluha

• Vyhledávání hrany ve třech bodech: Automatické vyhledávání hrany pro detekci úhlu náklonu a počátku plechu

• Proces odstranění membrány: Flexibilní nastavení pořadí odstranění fólie a předperforace

• Odstranění prachu z přepážky: Tryska pro odstranění prachu se může otevírat a zavírat pohybem řezací hlavy pro efektivní odstranění prachu

6.Roční balíček laserových spotřebních materiálů

7. Služby

• Proces služby:

  • Předprodejní servis: Předprodejní servis: Konzultace aplikace, odpovědi na dotazy, odborn
