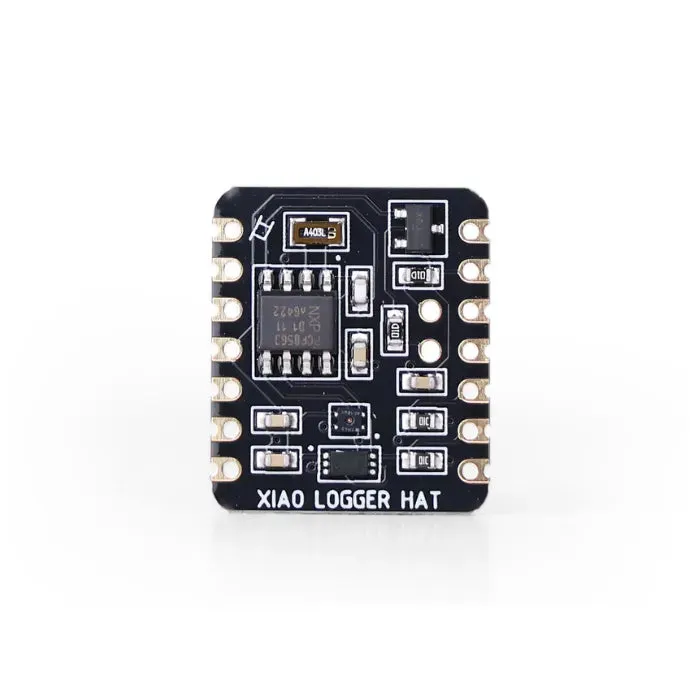

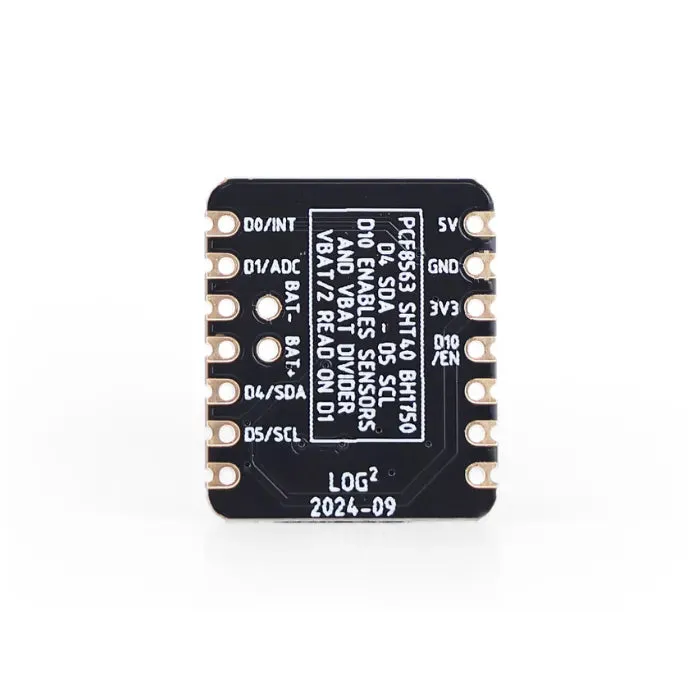

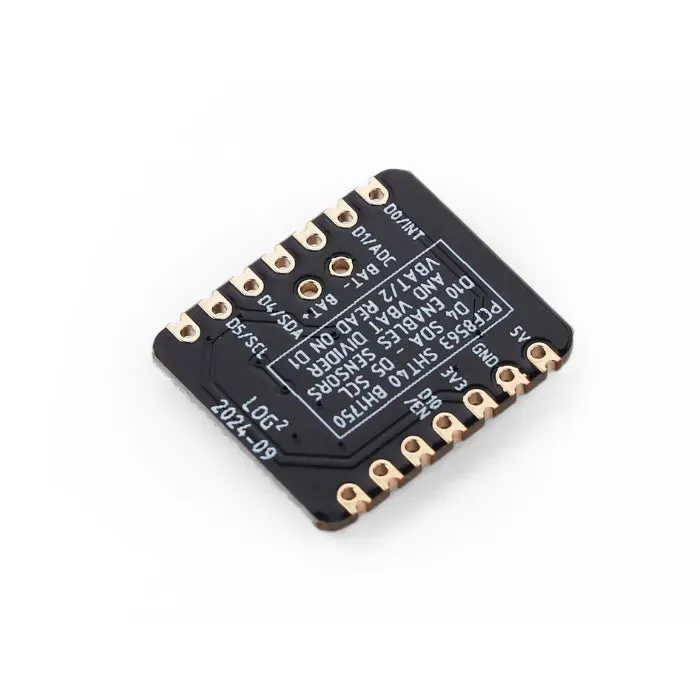

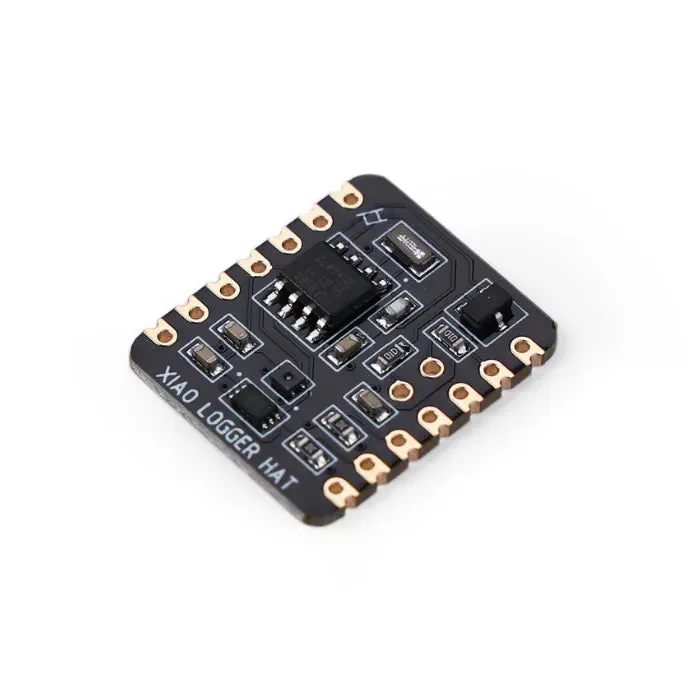

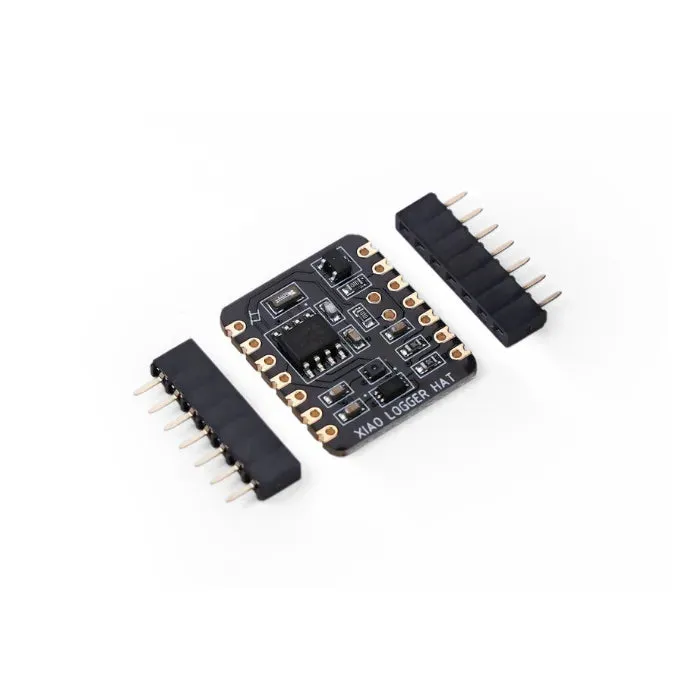

🧢 Tento kompaktní doplňkový klobouk pro sérii XIAO nabízí mnoho chytrých funkcí:
🌡️ Senzor teploty a vlhkosti SHT40 – pro přesné měření prostředí 💡 Ambientní světelný senzor BH1750 – pro měření úrovně jasu ⏰ Reálný časový hodinový čip PCF8563 – zajišťuje přesné měření času 🔋 Dělič napětí – umožňuje snadné sledování napětí baterie
Funkce
🧢 Malá stopa Perfektně sedí na všech deskách Seeed Studio XIAO! S tenkou lithium-iontovou baterií umístěnou mezi vývojovou deskou a jejím krytem je tento logger ideální pro projekty s omezeným prostorem. 🧩🔋
⚡ Povolení napájení Senzory jsou napájeny přes GPIO, což umožňuje téměř nulovou spotřebu v režimu spánku. Neustále zapnutý RTC odebírá méně než 1 µA, což je ideální pro datové záznamníky na baterie. 🌙🔌
🔗 I2C komunikace Snadné programování pomocí existujících knihoven a podpora přidání dalších senzorů na stejnou sběrnici. 📚🛠️
⏱️ Vestavěný RTC Čip PCF8563 spolehlivě udržuje čas a obsahuje programovatelný přerušovací signál pro probuzení z hlubokého spánku—nezbytné pro dlouhodobé zaznamenávání. 🕰️🌿
📏 Přesné monitorování
-
🌡️ Senzor SHT40: ±0,2°C teplota, ±1,8 %RH vlhkost
-
⏰ PCF8563 RTC: Pouze ~7 minut odchylka za rok oproti 10 hodinám u interního RTC ESP32
🔋 Monitorování napětí baterie Bezpečně sledujte stav baterie přes pinem povolený dělič napětí. Ideální pro mobilní a vzdálené nasazení. 📉🔍
🤝 Komunitní design rozšířený Fusion Co-Create Tento úžasný modul navrhl Marcel z Westlake University. Prostřednictvím Fusion Co-Create jsme pomohli rozšířit jeho nápad pomocí našeho procesu Prototyp → Výroba → Propagace. Marcel získává provizi za každou prodanou jednotku—výhra pro všechny! 🎓💡📦
🛠️ Plně otevřený zdroj na GitHubuSchémata, rozvržení, Gerber soubory—vše otevřené! Marcel také udržuje firmware, aktualizace a technickou podporu přes GitHub. Důrazně doporučujeme sledovat repozitář, abyste byli v obraze. 🧑💻🔧📂
Specifikace
|
Velikost |
21 x 17.8 mm |
|
Provozní teplota |
-40 °C až 85 °C |
|
Rozsah napájení |
2,4V ~ 3,6V |
|
Příkon |
~ 500uA |
|
Spotřeba proudu v klidu |
~ 0,25uA |
|
Komunikační rozhraní |
I2C ● SHT40 Teplota a Vlhkost Senzor ● BH1750 Senzor okolního světla ● PCF8563 Reálný-Čas Hodiny ADC ● Čtení napětí baterie |
|
Doba čtení senzoru teploty a vlhkosti SHT40 |
~ 2ms |
|
Doba čtení senzoru okolního světla BH1750 |
~ 120ms |
|
Compatible Hardware Platforms |
● Seeed Studio XIAO |
|
Baterie |
EEMB 3.7V Lithium Polymer Baterie (500mAh) |
🔌 Kompatibilita s Seeed Studio XIAO deskami
🧪 Marcel testoval Logger Hat s:
-
✅ XIAO ESP32C3
-
✅ XIAO ESP32C6
-
✅ XIAO ESP32S3
📌 Ostatní desky XIAO by měly také fungovat na základě konfigurace pinů, ale tady je rozpis:
| 🧠 Model desky | 🔋 Nabíjení baterie | 📊 Sledování baterie | ⚠️ Poznámky |
|---|---|---|---|
| XIAO SAMD21 | ❌ Nepodporováno | ❌ Nedoporučuje se | Nepodporuje nabíjení baterie |
| XIAO RP2040 | ❌ Nepodporováno | ❌ Nedoporučuje se | Stejné jako výše |
| XIAO RP2350 | ✅ Podporováno | ⚠️ Vyžaduje dodatečné zapojení | Vyžaduje ruční nastavení |
| XIAO ESP32C6 | ✅ Podporováno | ✅ Jednoduchý 2-pinový konektor | Plně kompatibilní |
| XIAO RA4M1 | ✅ Podporováno | ⚠️ Vyžaduje dodatečné zapojení | Vyžaduje ruční nastavení |
| XIAO MG24 | ✅ Podporováno | ⚠️ Vyžaduje dodatečné zapojení | Vyžaduje ruční nastavení |
| XIAO nRF52840 | ✅ Podporováno | ✅ Jednoduchý 2-pinový konektor | Plně kompatibilní |
| XIAO ESP32C3 | ✅ Podporováno | ✅ Jednoduchý 2-pinový konektor | Plně kompatibilní |
| XIAO ESP32S3 | ✅ Podporováno | ✅ Jednoduchý 2-pinový konektor | Plně kompatibilní |
🛠️ U desek, které vyžadují dodatečné zapojení, se před povolením sledování baterie ujistěte, že jste si prohl
