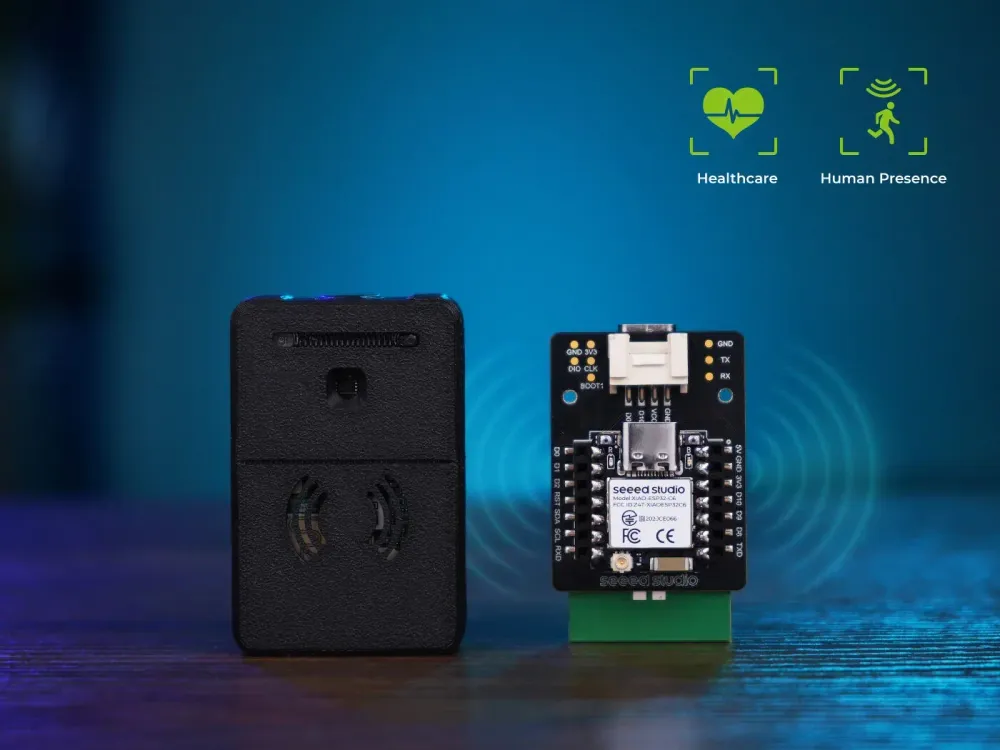

Seeed Studio XIAO 60GHz mmWave senzor lidského dýchání a srdečního tepu MR60BHA2

🚀 MR60BHA2 Sensor Kit – Pokročilé mmWave snímání pro chytrou automatizaci

Využívající technologii 60GHz mmWave, MR60BHA2 Sensor Kit poskytuje přesnou detekci dýchání, srdečního tepu a lidské přítomnosti – vše v reálném čase. Jeho vestavěný senzor světelné úrovně a přizpůsobitelná RGB LED umožňují interaktivní zpětnou vazbu, zatímco podpora externích senzorů a akčních členů zajišťuje vysokou rozšiřitelnost.

V jádru je XIAO ESP32C6, přednahraný s ESPHome firmware, umožňující bezproblémovou bezdrátovou integraci přes Wi-Fi. Toto plug-and-play řešení nabízí snadné připojení bez kódování s Home Assistant, což z něj činí silný nástroj pro:

• 🏥 Zdravotní péče a monitorování seniorů

• 🛡️ Detekce bezpečnosti a přítomnosti

• 🏡 Chytrá domácí automatizace

• 🤖 Reaktivní IoT nasazení

Kompaktní, všestranný a připravený k rozšíření, je to vaše brána k inteligentnímu ambientnímu snímání.

Funkce

🧠 1. Pokročilé mmWave snímání Detekujte dýchání, srdeční tep a statickou přítomnost člověka s přesností:

• 👤 Lidská přítomnost: Statický detekční dosah až 6 m

• ❤️ Dýchání & Srdeční tep: Přesnost do 1,5 m pro jednu osobu v nepohyblivém uspořádání

*Ověřeno v kontrolovaných, prázdných prostředích

📶 2. Napájeno ESP32 & integrace bez kódu Postaveno na XIAO ESP32C6, přednahráno s ESPHome pro okamžité nastavení:

• 🔌 Plug-and-play přes Wi-Fi

• ⚙️ Nastavení ESPHome během minut

• 🧩 Integrace bez kódu s Home Assistant

🌞 3. Detekce okolního světla Obsahuje BH1750 senzor pro detailní sledování osvětlení:

• 💡 Detekuje od 1 do 65 535 luxů

• 🌤️ Nastavitelné až do maximálního rozsahu 100 000 luxů

• 🕒 Měření až 1x za sekundu

• 🔧 Podporuje ESPHome & Arduino IDE

🎨 4. Přizpůsobitelná RGB zpětná vazba Obsahuje WS2812 RGB LED pro interaktivní světelnou customizaci.

🧩 5. Podpora rozšíření Grove Rozšiřte s více než 300 Grove moduly přes extra konektor:

• 🚶 PIR pohybové senzory

• ⚡ Přepínače relé Ideální pro rozšíření automatizace a senzorického vstupu.

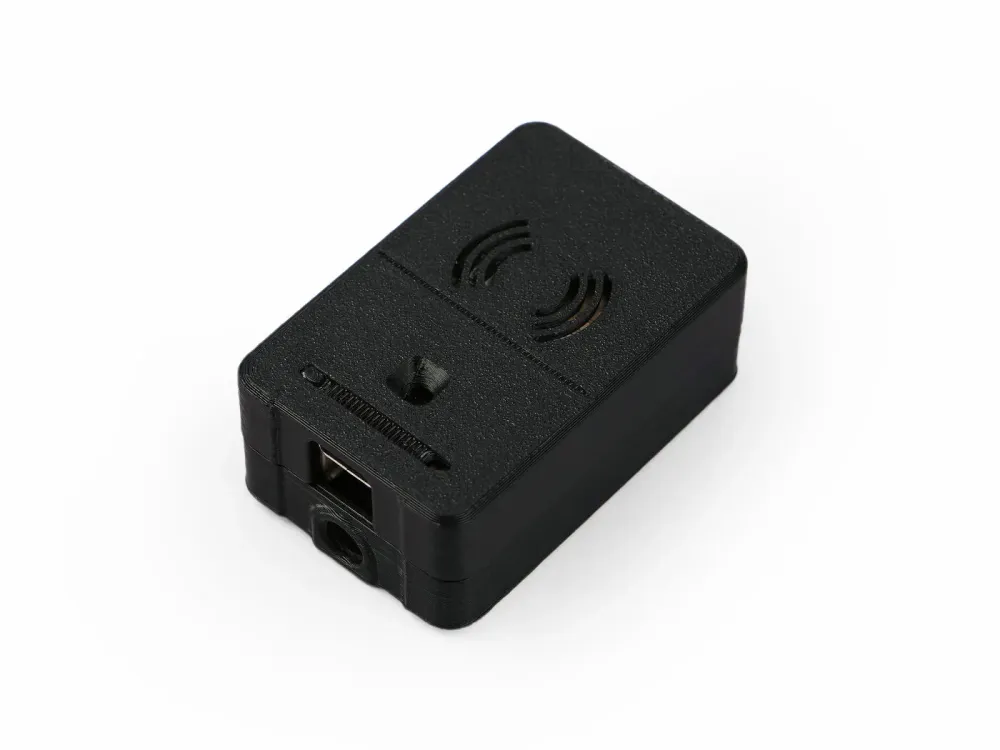

📦 6. Zdarma 3D tisknutelný kryt Začněte svůj projekt s stahovatelným open-source krytem—přizpůsobte podle potřeby.

🛠️ 7. Připraveno na přizpůsobení Potřebujete pokročilé funkce?

• 🌐 Podpora 3D dat z bodového mraku

• 🔲 Možnosti konfigurace zóny rušení

• 🏭 Rychlý vývoj a služby od výzkumu po výrobu přes Seeed Studio

Specifikace

Obecné parametry
Firmware mmWave	Dýchání a Detekce srdečního tepu
Detekční dosah	Detekce statické přítomnosti člověka: až 6 metrů Dýchání a Detekce srdečního tepu: 1,5 metru
MCU	Seeed Studio XIAO ESP32C6
LED	WS2812 RGB LED
Tlačítko	Odpočinek
Senzor světla	BH1750Rozsah: 1 až 65 535 luxů s nastavitelným měřením až do 100 000 luxů
Grove konektor	1 GPIO port ● D0 ● D10
Rozteč pin headeru	2.54mm
Napájení	5V/1A
Spotřeba energie	0.5w: Pohotovostní režim 0.8w: Aktivace Režim 1.4w: Práce se stavem Grove relé

Přehled hardwaru

Záznam změn poznámek

2025/5/15, optimalizováno Wi-Fi signálu přidáním FPC antény.

Dokumenty

3D tištěný kryt
PCN-114993387.pdf

Seznam dílů

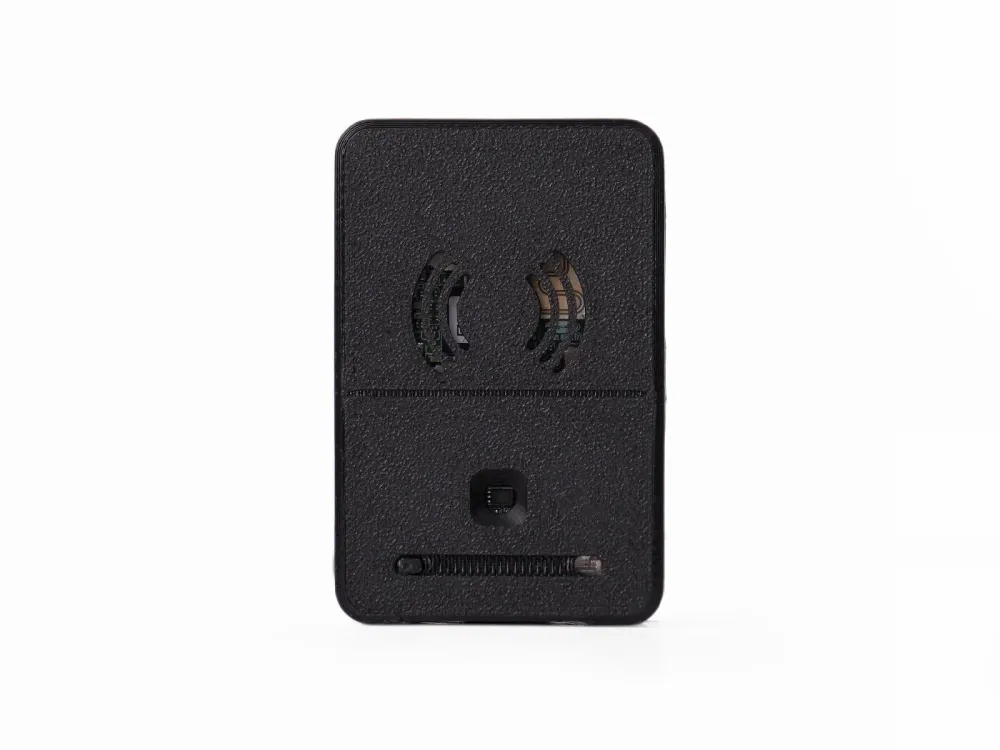

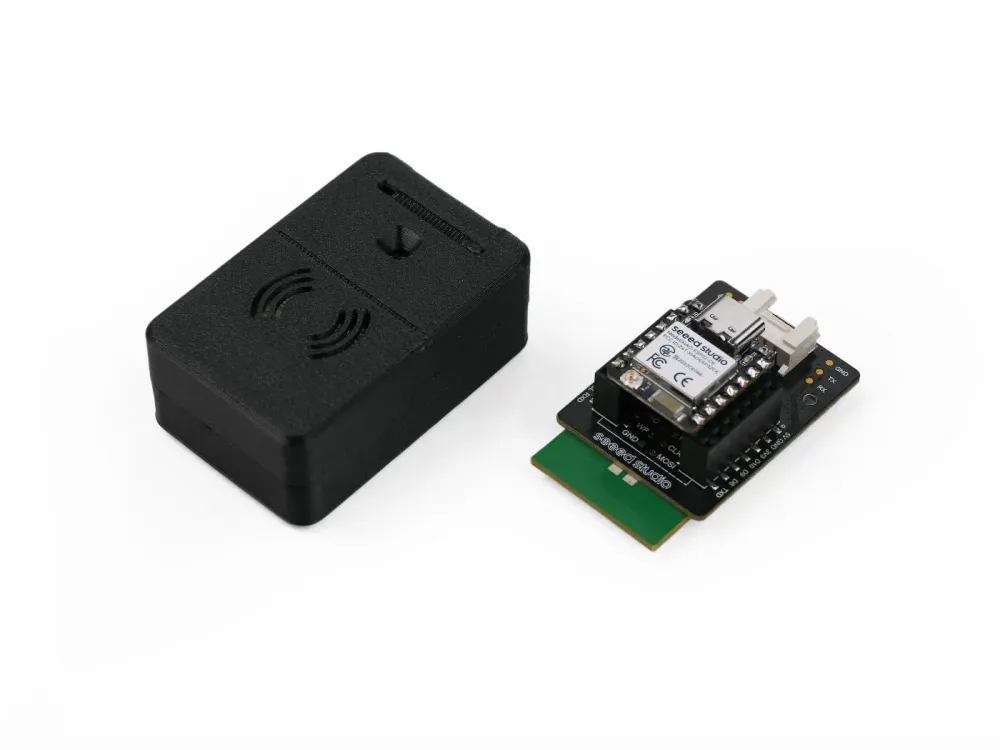

60GHz mmWave senzorový modul s 3D tištěným krytem	x1
Seeed Studio XIAO ESP32C6 s přednahraným firmwarem ESPHome	x1
