Seeed Studio L76K GNSS modul pro XIAO pro sledování majetku

L76K GNSS modul nabízí globální sledování prostřednictvím GPS, BeiDou, GLONASS a QZSS. Navržen pro sérii Seeed Studio XIAO modul s kompaktní formou a nízkou spotřebou energie je ideální pro sledování majetku a robotiku.

Vlastnost

• Vylepšený příjem: Vestavěný nízkošumový zesilovač a filtr povrchových akustických vln pro zlepšení citlivosti a snížení šumu
• Vysoká přesnost:32/72 kanálů, citlivost sledování -162dBm, citlivost znovuzískání -160dBm
• Energetická účinnost: 41mA sledování/získávání, 360µA pohotovostní režim
• Multi-GNSS systémy: Napájená Quectel L76K, podporující GPS, BeiDou, GLONASS a QZSS
• Keramická anténa: Vylepšený příjem signálu, lepší než u tradičních antén.

Hledáte snadno použitelný GPS modul pro vaše projekty XIAO? L76K GNSS modul je vaše odpověď. L76K GNSS modul, speciálně navržený pro SeeedStudio XIAO, je všestranný a efektivní Multi-GNSS přijímač. Kompatibilní se všemi vývojovými deskami XIAO, nabízí komplexní podporu různých satelitních systémů včetně GPS, BeiDou, GLONASS a QZSS. Tento modul je schopen jak kombinovaného multi-systémového, tak nezávislého jedno-systémového polohování, což zajišťuje flexibilitu a přesnost v různých aplikacích.

Vylepšený o funkci AGNSS, modul disponuje vestavěným nízkošumovým zesilovačem a filtrem povrchových akustických vln, které zajišťují rychlý a přesný výkon polohování. Je vybaven vysoce výkonnou aktivní GNSS anténou, optimalizovanou pro frekvence GPS L1 C/A, BeiDou B1 a GLONASS L1, což zaručuje široké pokrytí a spolehlivý příjem signálu.

Modul je navíc vybaven malou jasně zelenou LED diodou, která vizuálně potvrzuje výstup 1PPS (jeden pulz za sekundu) při navázání fixace, což usnadňuje odstraňování problémů a zlepšuje uživatelský zážitek.

Specifikace

Položka	Detail
GNSS pásma	GPS L1 C/A: 1575,42MHz GLONASS L1: 1602MHz BeiDou B1: 1561,098MHz
Kanály	32 kanálů sledování / 72 kanálů získávání
TTFF (čas do prvního určení polohy)	Studené spuštění: 30s (bez AGNSS), 5,5s (s GNSS) Rychlé spuštění: 5,5s (bez AGNSS), 2s (s AGNSS)
Citlivost	Automatické získání signálu: -148dBm Sledování: -162dBm Znovuzískání signálu: -160dBm
Přesnost	Poloha: 2,0m CEP Rychlost: 0,1m/s Zrychlení: 0,1m/s² Časování: 30ns
Rozhraní UART	Přenosová rychlost: 9600~115200bps (výchozí 9600bps) Frekvence aktualizace: 1Hz (výchozí), 5Hz (max.) Protokol: NMEA 0183, proprietární protokol CASIC
Anténa	Typ: Aktivní anténa Provozní frekvence: 1559–1606 MHz Koaxiální kabel: RF1.13 délka=10 cm Konektor kabelu: U.FL zástrčka RA
Spotřeba proudu (s aktivní anténou)	Automatické získávání: 41 mA Sledování: 41 mA Pohotovostní režim: 360 uA
Rozměr	18 mm x 21 mm

Přehled hardwaru

Záznam změn poznámek

2024/12/6, Opravit pin RST z D10 na D2.

2025/3/31, Odstranit indikátor stavu fixace

Použití

• GPS navigace
• GPS tracker
• Chytré město
• Logistika a řízení přepravy

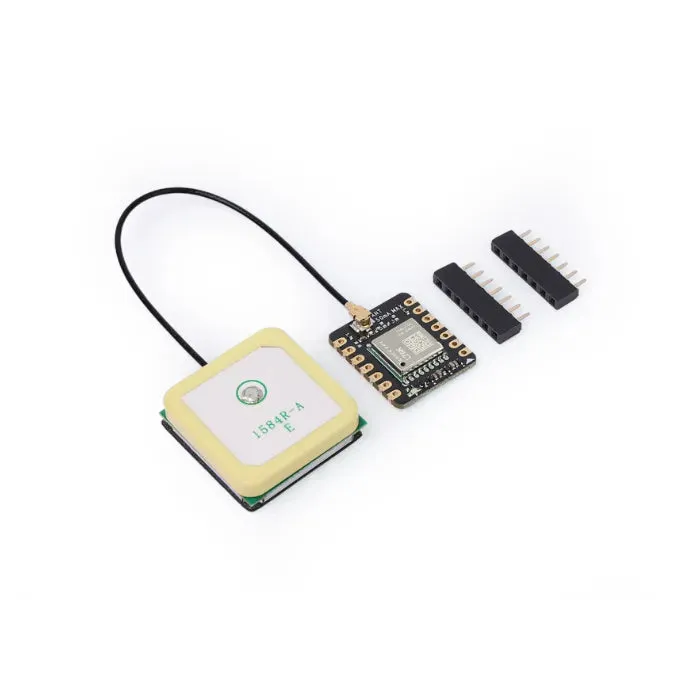

Seznam součástek

Modul L76K GNSS	x1
Aktivní anténa s konektorem iPex	x1
7pinový samičí konektor 2,54 mm	x2
