Grove Shield pro Seeed Studio XIAO je plug-and-play rozšiřující deska Grove pro sérii Seeed Studio XIAO. S vestavěným čipem pro správu baterie a kontaktem pro připojení baterie můžete snadno napájet svůj Seeed Studio XIAO lithiovou baterií a dobíjet ji. Na desce je 8 Grove konektorů, včetně dvou Grove IIC a jednoho UART. Funguje jako most mezi Seeed Studio XIAO a Grove systémem od Seeed. Kontakt pro připojení Flash SPI umožňuje přidat Flash paměť k Seeed Studio XIAO a rozšířit tak jeho paměťový prostor, čímž poskytuje Seeed Studio XIAO více možností.
Vlastnost
- Vestavěná funkce nabíjení a správy lithiové baterie, můžete snadno napájet svůj Seeed Studio XIAO lithiovou baterií 3,7 V a dobíjet ji
- Grove konektory (Grove IIC*2, Grove UART*1), všech 14 GPIO vyvedeno
- Kompaktní a dělitelný design
- Rezervovaná plocha pro SPI-Flash Bonding Pad
- Vestavěný vypínač napájení a indikátor stavu nabíjení
Slouží jako most mezi Seeed Studio XIAO a Grove systémem od Seeed, který nabízí přes 300 různých Grove modulů včetně senzorů, akčních členů, komunikace, displejů atd. Už žádné propojovací vodiče a pájení, můžete snadno a rychle vytvářet více projektů se Seeed Studio XIAO.

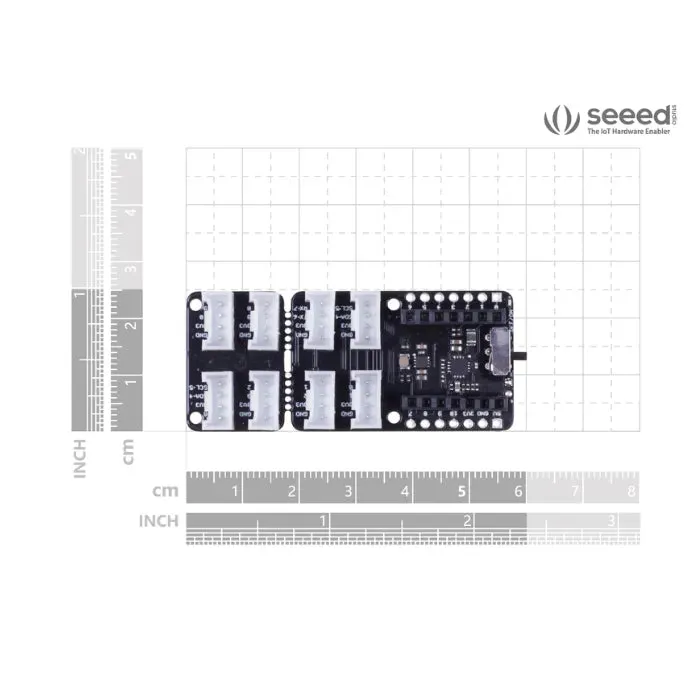

Desku můžete podle skutečných potřeb projektu rozdělit pomocí vestavěných PCB perforací (po oddělení má rozměr pouze 25*39 mm), čímž ji zmenšíte na ještě menší.
Poznámka
K produktu Seeed Studio XIAO je přiložen pár nesvařených 7pinových konektorů. Můžete je připájet před připojením Seeed Studio XIAO k tomuto Shieldu zasunutím připájených pinových konektorů do samičích konektorů na Shieldu.
Specifikace
|
Parametry |
hodnoty |
|
Napájení |
5V / 3,7V lithiumová baterie |
|
Nosnost |
800mA |
|
Nabíjecí proud |
400mA (maximálně) |
|
Provozní teplota |
-40°C až 85°C |
|
Teplota skladování |
-55°C až 150°C |
|
Grove rozhraní |
Grove * 8 (IIC*2 / UART*1) |

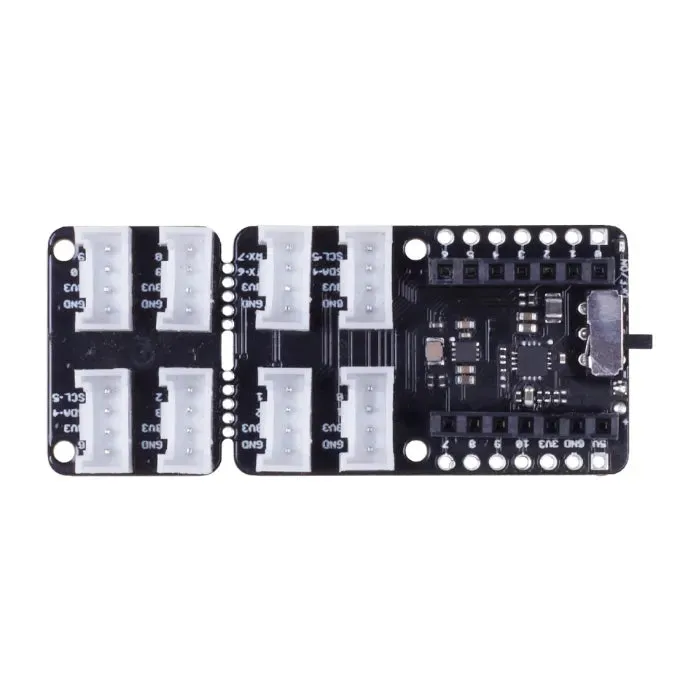

Přehled hardwaru
- Na palubě
- PinOut
Použití
- Nositelné zařízení
- Rychlé prototypování
- Testování Grove modulů
- Projekty vyžadují malou velikost
Seznam součástek
|

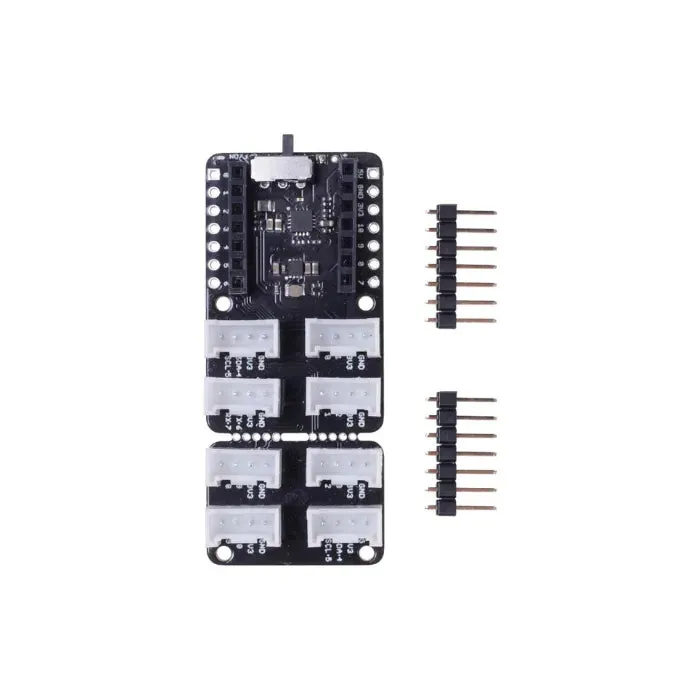

Grove Shield pro Seeed Studio XIAO |
1 |
|
1*7pinový samičí konektor |
2 |
Poznámka
Tento produkt neobsahuje produkt Seeed Studio XIAO
