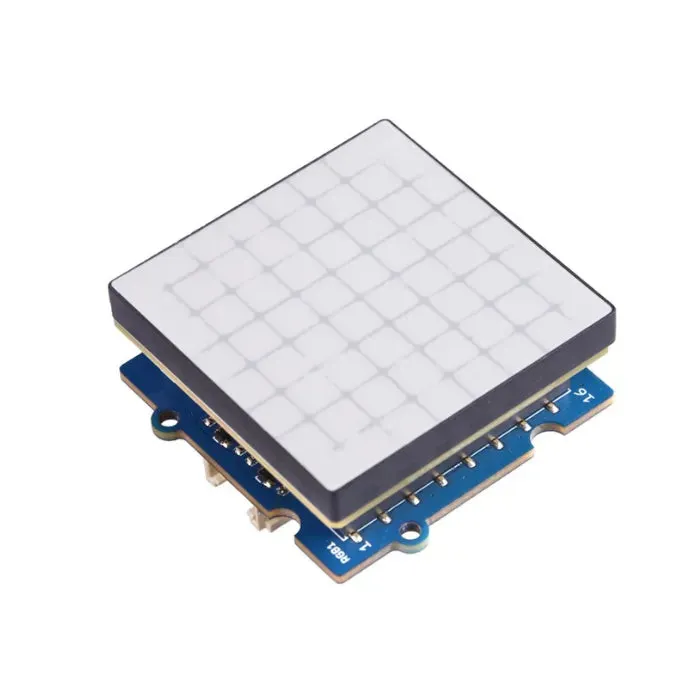

Seeed Studio Grove 8×8 RGB LED matice s ovladačem kombinuje 64 RGB LED diod s vestavěným řadičem pro vytváření živých světelných efektů a jednoduchých obrazů. Díky snadnému připojení Grove a I2C komunikaci výrazně zjednodušuje zapojení a programování, což z něj činí ideální volbu pro rychlý vývoj a zábavné kreativní projekty.

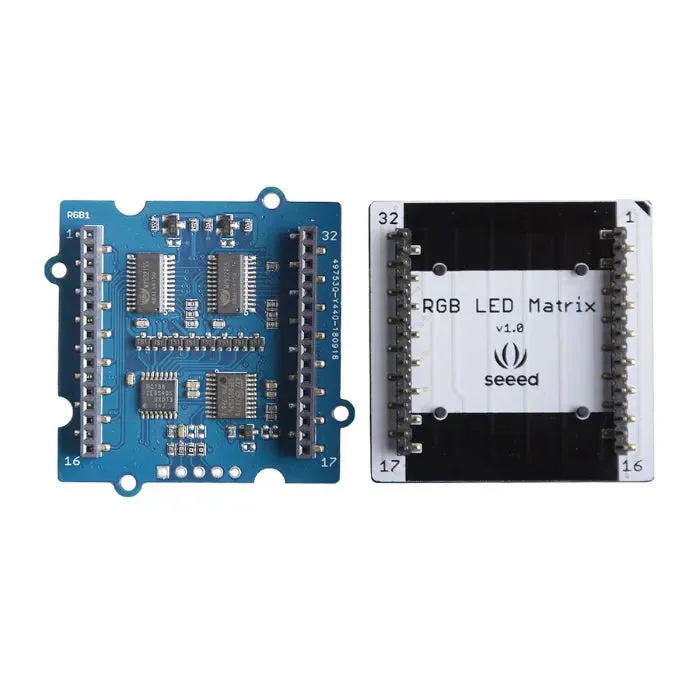

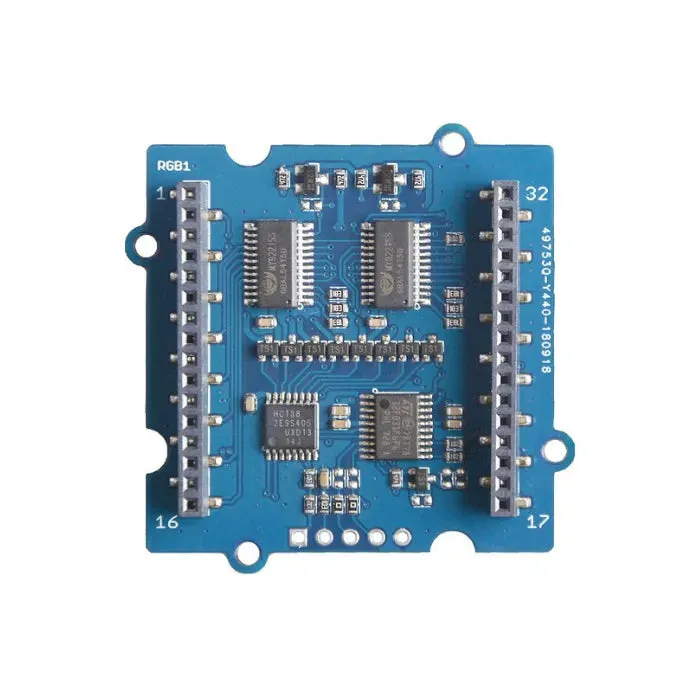

Poháněno STM32F031 MCU a MY9221 LED ovladačem, podporuje plnou RGB 255-barevnou kontrolu na pixel. Tato kompaktní 8×8 matice je ideální pro vizuální oznámení, hračky, displeje a umělecké instalace, kde je potřeba živé, programovatelné světlo.
Klíčové vlastnosti
-
Podpora pro zobrazování vlastních obrázků:
Zobrazujte jednoduché obrázky nebo vzory snadno pomocí základního programování. -
Vestavěný mikrokontrolér:
Na základě STM32F031 se stabilním napájením 3,3 V z čipu MP-2155. -
Plně barevný RGB:
Každá z 64 LED podporuje 255 barev, což nabízí živé možnosti zobrazení. -
Grove sjednocená zásuvka:
Umožňuje kompatibilitu „Plug and Play“ se systémy Grove, není potřeba pájení.
Specifikace
| Parametry | Podrobnosti |
|---|---|
| Mikrokontrolér | STM32F031 |
| Čip ovladače LED | MY9221 |
| DC-DC čip | MP-2155 |
| Provozní napětí | 3,3 V / 5 V |
| Provozní teplota | -40 ℃ až +85 ℃ |
| Rozhraní | I2C |
| Adresa I2C | 0x65 |

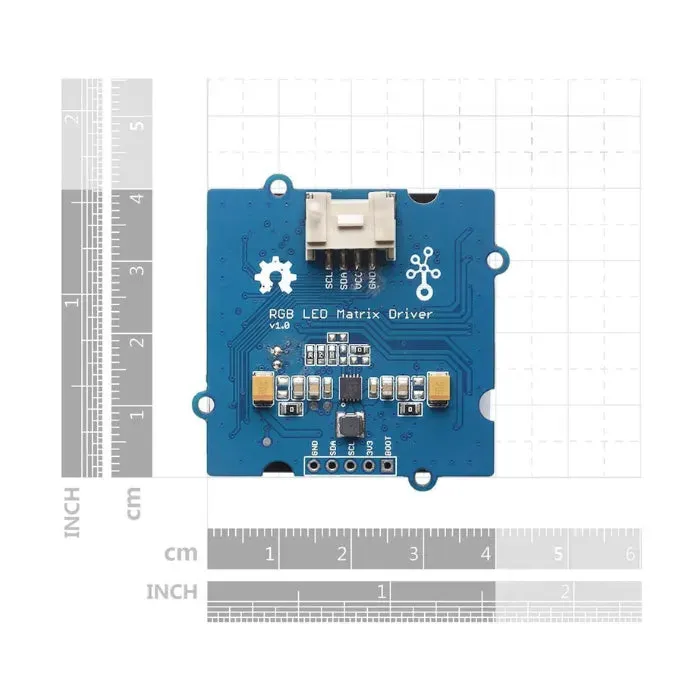

| Velikost modulu | 40 mm × 40 mm × 21 mm |
| Hmotnost modulu | 17.3g |
| Velikost balení | 120mm × 100mm × 33mm |
| Celková hmotnost | 28 g |
Scénáře použití
-
Jednoduché zobrazení obrázků
-
Hračky a interaktivní světelné hry
-
Vzdělávací STEM projekty
-
Nositelná nebo přenosná LED displeje
-
Kreativní umělecké osvětlení projektů
Seznam zásilek
-
Grove – RGB LED Matice ×1
Odkaz
Grove – Řadič RGB LED matice Eagle soubory
RGB LED matice 8×8 Eagle soubory
Knihovna Seeed_RGB_LED_Matrix
Datový list MY9221
Datový list MP2155
