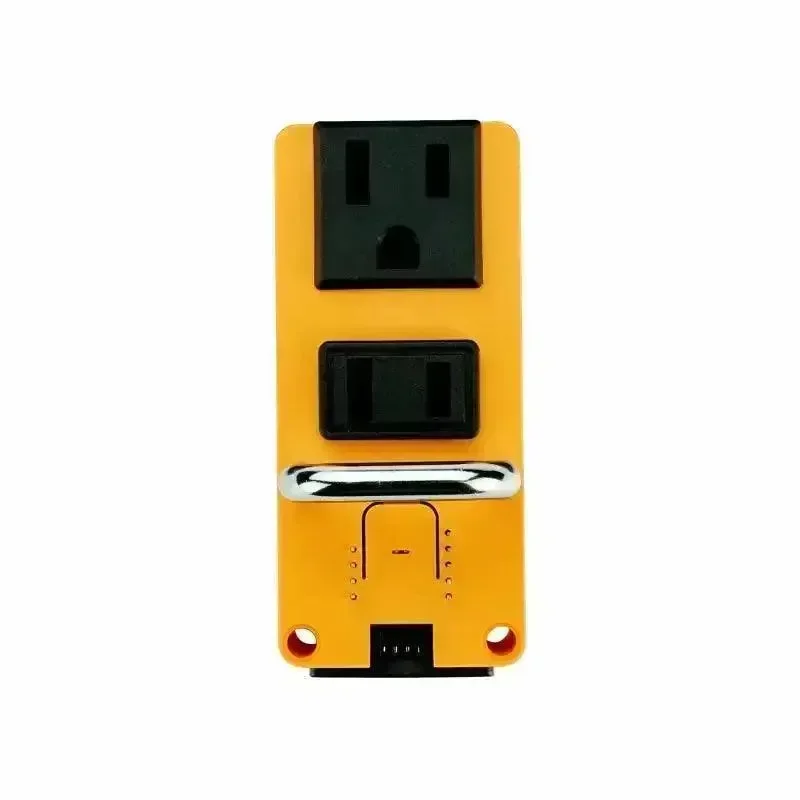

ATOM zásuvka je inteligentní elektrická zásuvka navržená pro použití s hlavní řídicí deskou ATOM. Je vybavena vestavěným vysoce přesným měřicím integrovaným obvodem HLW8032, který umožňuje přesné měření různých elektrických parametrů, jako je napětí na vedení, proud, činný výkon, zdánlivý výkon a účiník. K těmto parametrům lze přistupovat prostřednictvím sériové komunikace.
Zásuvka je navržena s externím konektorem, který odpovídá japonským standardním specifikacím, což zajišťuje kompatibilitu s běžně používanými typy zástrček. Uvnitř zásuvky je integrované jednocestné relé schopné zvládnout střídavé napájení v rozsahu 100-120V při maximálním proudu 10A. Toto relé je zodpovědné za řízení napájení zásuvky, což umožňuje snadné a pohodlné ovládání zapnutí a vypnutí napájení.
Když je hlavní řídicí deska ATOM integrována s WiFi modulem, lze zásuvku ATOM snadno připojit k síti pro dálkové ovládání a měření spotřeby energie. To znamená, že uživatelé mohou na dálku ovládat stav napájení zásuvky a také sledovat spotřebu energie odkudkoli s připojením k internetu.
Kromě toho má zásuvka ATOM další zásuvku, která integruje rozhraní HY2.0-4P. Toto rozhraní umožňuje interakci s externím zařízením, jako je vstup reléového signálu a výstup klávesového signálu. To poskytuje flexibilitu a otevírá možnosti pro integraci zásuvky s jinými zařízeními nebo systémy, čímž se zvyšuje její funkčnost nad rámec základní kontroly napájení.
Vlastnosti produktu
- Jednopólová reléová zásuvka pro zapnutí a vypnutí napájení (AC:100~120V@10A/DC:28V@10A)
- HLW8032 Vysoce přesný integrovaný obvod pro měření energie
- Podpora detekce napětí a proudu pro výpočet výkonu, v dynamickém rozsahu 1000:1:
- Chyba měření aktivního výkonu dosahuje 0,2 %
- Chyba měření efektivního proudu dosahuje 0,5 %
- Chyba měření efektivního napětí dosahuje 0,5 %
- UART komunikace (baud: 4800)
- ∑-Δ ADC, vysoce přesné jádro pro měření energie
- JP&US jack – standard PSE
- Externí řídicí rozhraní HY2.0-4P
Zahrnuje
- 1x ATOM Socket
- 1x ATOM LITE
Aplikace
- Měřicí zásuvka
- Chytrá WIFI zásuvka
- Ovládání chytrých domácích spotřebičů
Specifikace
| Zdroje | Parametr |
|---|---|
| Přenosová rychlost sériového portu HLW8032 | 4800 |
| Doporučený výkon zátěže | <=1000 W |
| Parametry relé | AC:100~120V@10A / DC:28V@10A |
| Čistá hmotnost | 104 g |
| Celková hmotnost | 116.6g |
| Velikost produktu | 90*42*55 mm |
| Velikost balení | 92*62*42 mm |
