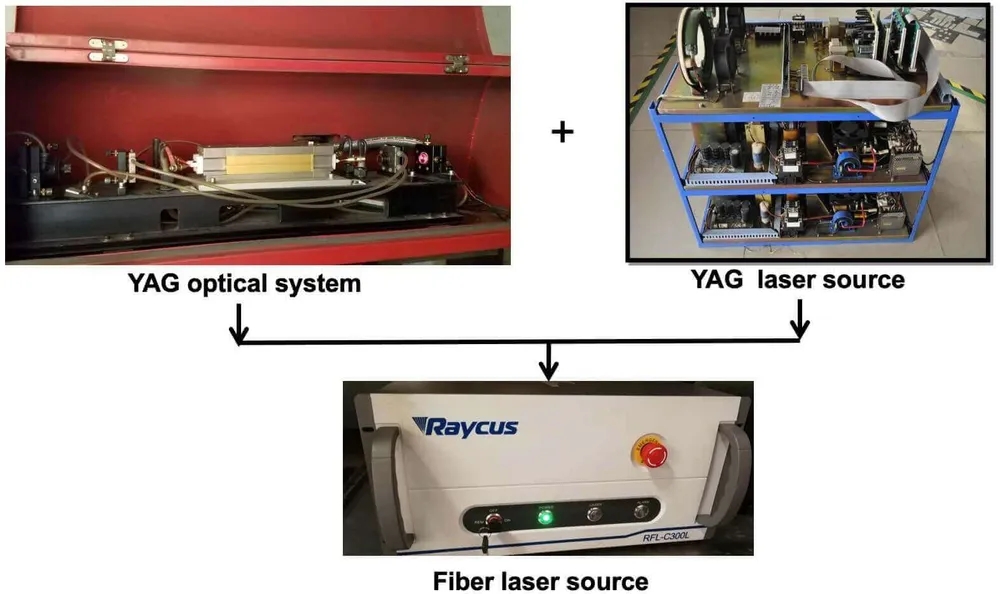

Přestavba YAG laseru na vláknový laser

Srovnání Nd: YAG a vláknového laseru

1. Úvod

Zatímco Nd: YAG lze považovat za laser starší generace, vláknový laser představuje špičkovou technologii. Zde jsou některé srovnávací poznatky:

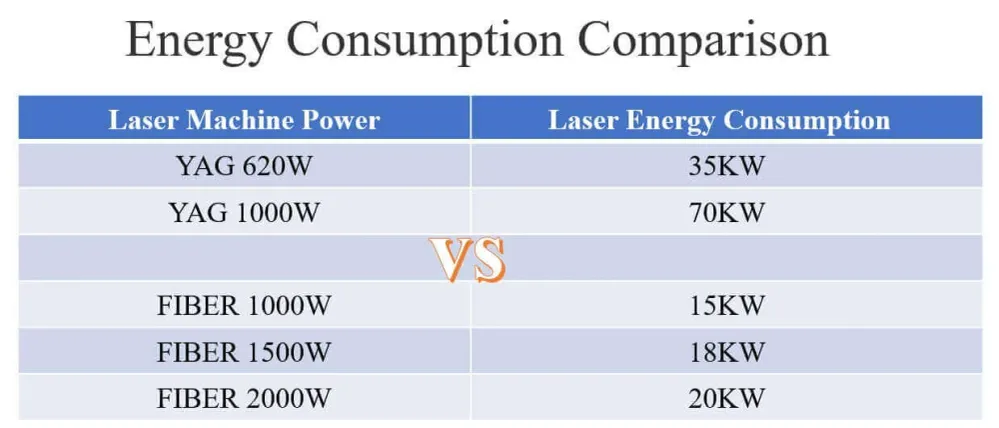

2. Účinnost laserového světla

• Nd: YAG laser: Má energetickou účinnost kolem 4 %. Vyžaduje rozsáhlý vodní chladicí systém a má vysoké náklady na elektřinu.

• Vláknový laser: Nabízí až 35% účinnost přeměny. Pro chlazení postačuje malý chladič.

3. Životnost

• Nd: YAG laser: Životnost lampou čerpaného laseru je kolem 1000 hodin, u diodou čerpaného laseru se pohybuje mezi 10 000 a 20 000 hodinami.

• Vláknový laser: Životnost laserového zdroje může dosáhnout až 100 000 hodin.

4. Velikost

• Nd: YAG laser: Známý svou objemností.

• Vláknový laser: Kompaktní a snadno se vejde do řezacích strojů.

5. Údržba

• Nd: YAG laser: Vyžaduje pravidelné čištění a seřizování zrcadel.

• Vláknový laser: Bezúdržbový, s pouze občasnou potřebou výměny ochranné čočky a trysky .

6. Náklady

• Nd: YAG laser: Zpočátku se může zdát levnější, ale při zohlednění provozních nákladů a údržby je v dlouhodobém horizontu dražší.

• Vláknový laser: Ačkoliv je zpočátku o něco dražší, ukazuje se být nákladově efektivnější vzhledem k nižším provozním a údržbovým nákladům.

Přechod na vláknový laser: nezbytné komponenty

Pro ty, kteří uvažují o přechodu, zde je seznam dílů, které budete potřebovat:

Obrázek	Díl/Součástka	Popis

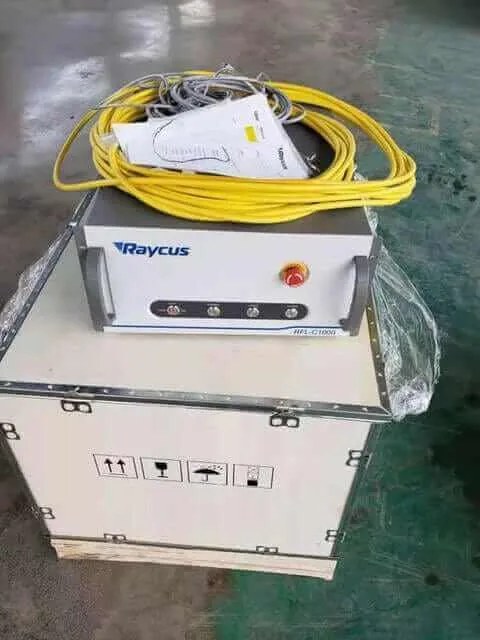

	Výkon laseru	Základní pro provoz vláknového laseru.
	Vodní chladič	Dvojité teplotní vodní chladiče navržené speciálně pro chlazení vláknových laserů 1000W.
	Tažný řetěz	Nezbytné pro mechanické operace.
	Systém sledování osy Z a software	Pomáhá při přesném pohybu a sledování během operací.
	Laserová řezací hlava	Automaticky zaostřovací laserová řezací hlava navržená pro řezání kovů s vláknovými laserovými zdroji 1000W a 1500W.
	Posuvný stůl na ose Z	Pomáhá při pohybech nahoru a dolů během operací.
	Plynový systém	Nutné pro některé laserové řezací operace vyžadující asistenci plynu.
	Další díly	Různé díly, které mohou být potřeba podle specifických provozních požadavků.

Proč zvolit modernizaci?

Modernizace starého YAG systému při zachování jeho původního dynamického výkonu nabízí řešení problémů spojených se stárnutím a údržbou YAG laserů.

Výhody:

• Zvýšená rychlost řezání (3 až 4krát rychlejší)
• Výrazné snížení spotřeby energie a nákladů na spotřební materiál
• Snadná a nízkonákladová údržba
