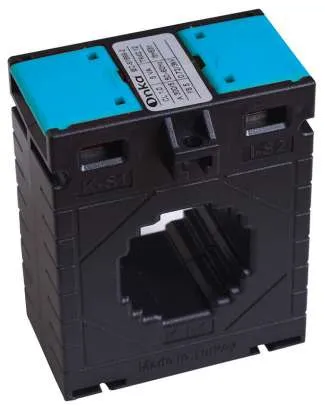

Násuvný měřicí transformátor pro primární jmenovité proudy 250 A, sekundární proud 5 A, jmenovité výkony 2,5 VA, k dodání ve třídá přesnosti 0,5S, ONKA.
ONKA TK8010005309 je vysoce přesný nasouvací proudový transformátor určený pro nepřímé měření sinusového střídavého proudu v distribučních systémech a elektrických rozvaděčích. Umožňuje bezpečný převod primárního proudu 1000 A na standardní sekundární proud 5 A, kompatibilní s většinou měřicích a řídicích zařízení.
Technické specifikace
Základní parametry
-
Primární jmenovitý proud: 1000 A
-
Sekundární proud: 5 A
-
Vnitřní průměr / montáž na sběrnici: 80 mm
-
Jmenovitý výkon: 15 VA
-
Třída přesnosti: 0,5S – pro spolehlivá a přesná měření
Instalace
-
Typ montáže: Zásuvný transformátor
-
Montážní patky: Součástí balení
-
Snadná instalace: Nacvakávací provedení, bez přerušení hlavního obvodu
Popis
Transformátor převádí vysoký primární proud (1000 A) na standardní 5 A výstup, což umožňuje bezpečné připojení k:
-
měřičům a ampérmetrům
-
regulátorům a monitorovacím systémům
-
ochranným a měřicím obvodům
Díky třídě přesnosti 0,5S poskytuje stabilní a přesná data i při částečném zatížení. Kompaktní rozměry a standardní výstup z něj činí univerzální volbu pro rezidenční, komerční i průmyslové aplikace.
Výhody
-
Primární proud až 1000 A – vhodný pro vysokoproudé obvody
-
Sekundární proud 5 A – kompatibilní s většinou měřicích přístrojů
-
Třída přesnosti 0,5S – spolehlivá a stabilní měření
-
Kompaktní rozměry – vhodné i do těsných prostor
-
Snadná instalace – nacvakávací transformátor s montážními patkami
Použití
-
Průmyslové a bytové rozvaděče
-
Systémy měření a monitorování spotřeby elektřiny
-
Připojení měřičů, ampérmetrů a ochranné automatizace
-
Řízení proudových zátěží a monitorování spotřeby ve vysokoproudých obvodech
