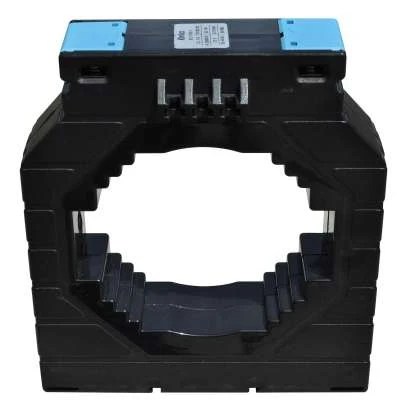

Násuvný měřicí transformátor pro primární jmenovité proudy 2000 A, sekundární proud 5 A, jmenovité výkony 30 VA, k dodání ve třídá přesnosti 0,5S, ONKA.
ONKA TK10020005312 je spolehlivý nasouvací / okenní proudový transformátor určený pro nepřímé měření sinusového střídavého proudu. Převádí vysoký primární proud na standardizovaný sekundární proud 5 A, což umožňuje bezpečné připojení měřicích přístrojů, ochranných a automatizačních systémů.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Primární jmenovitý proud | 2000 A |
| Sekundární proud | 5 A |

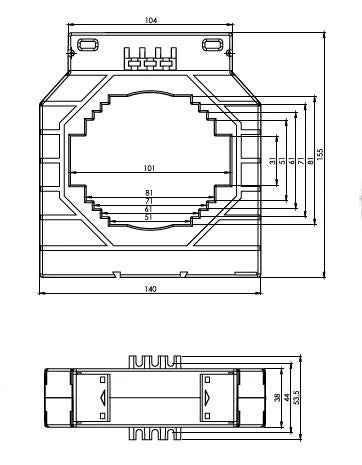

| Vnitřní průměr / montáž na přípojnici | 100 mm |
| Jmenovitý výkon | 30 VA |
| Třída přesnosti | 0,5S |
| Typ montáže | Nasouvací / okenní (s montážními patkami v balení) |
| Použití | Nepřímé měření proudu v rozvaděčích, panelech a průmyslových zařízeních |
Popis
Transformátor převádí primární proud až 2000 A na sekundární proud 5 A, což umožňuje přesné a bezpečné připojení:
-
měřicích přístrojů a ampérmetrů
-
ochranných a automatizačních systémů
-
monitorovacích zařízení a systémů řízení zátěže
Díky třídě přesnosti 0,5S poskytuje spolehlivá a stabilní měření, vhodná pro komerční a průmyslové systémy monitorování energie.
Montáž na 100 mm přípojnici zajišťuje rychlou a pohodlnou instalaci, vhodnou pro standardní panely a rozvaděče.
Výhody
-
Primární proud až 2000 A – vhodný pro vysokoproudové rozvody
-
Standardní sekundární proud 5 A – kompatibilní s většinou měřicích zařízení
-
Třída přesnosti 0,5S – spolehlivé a přesné měření
-
Jmenovitý výkon 30 VA – dostatečný pro napájení sekundárních obvodů
-
Snadná instalace – nasouvací / okenní konstrukce s montážními patkami
-
Všestranné použití – vhodné pro rozvaděče, průmyslové, komerční a komunální systémy
Doporučené použití
-
Průmyslové a komerční rozvaděče
-
Systémy měření elektřiny a monitorování zátěže
-
Připojení ampérmetrů, měřičů, ochranných a automatizačních systémů
-
Kontrola proudových zátěží a monitorování spotřeby v sítích s vysokými proudy
