Násuvný měřicí transformátor pro primární jmenovité proudy 1600 A, sekundární proud 5 A, jmenovité výkony 20 VA, k dodání ve třídá přesnosti 0,5S, ONKA.

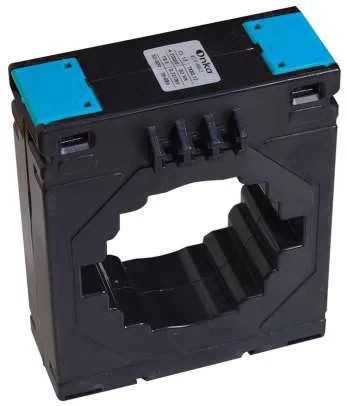

ONKA TK8016005310 je zásuvný / nasouvací proudový transformátor určený pro nepřímé měření sinusového střídavého proudu v elektrických instalacích, rozvaděčích a měřicích systémech. Transformuje vysoký primární proud na standardní sekundární proud 5 A, což umožňuje připojení měřicích a ochranných zařízení bez přerušení hlavního obvodu.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Primární jmenovitý proud | 1600 A |
| Sekundární proud | 5 A |
| Vnitřní průměr / montáž na sběrnici | 80 mm |
| Jmenovitý výkon | 20 VA |
| Třída přesnosti | 0,5S |
| Typ montáže | Zásuvný / nasouvací, s montážními patkami v balení |
| Použití | Nepřímé měření proudu v průmyslových a komerčních systémech |
Popis
Transformátor převádí primární proud až 1600 A na sekundární proud 5 A, což umožňuje bezpečné a přesné připojení:
-
měřičů a ampérmetrů
-
ochranných systémů
-
automatizačních a monitorovacích zařízení
Instalace je snadná – transformátor se nasune na sběrnici o průměru 80 mm, což šetří místo a čas, zejména v rozvaděčích s omezeným prostorem.
Výhody
-
Vysoká proudová kapacita – primární proud až 1600 A
-
Standardní výstup 5 A – kompatibilní s většinou měřicích a regulačních zařízení
-
Třída přesnosti 0,5S – stabilní a přesné měření vhodné pro regulaci a monitorování
-
Kompaktní konstrukce – vhodná pro rozvaděče s omezeným prostorem
-
Jmenovitý výkon 20 VA – dostatečný pro připojení moderních měřicích přístrojů
Doporučené použití
-
Průmyslové a energetické rozvaděče
-
Systémy měření, regulace zátěže a monitorování elektřiny
-
Připojení měřičů, ampérmetrů, ochranných a automatizačních systémů
-
Monitorování proudu v silových obvodech a sítích s vysokými proudy
