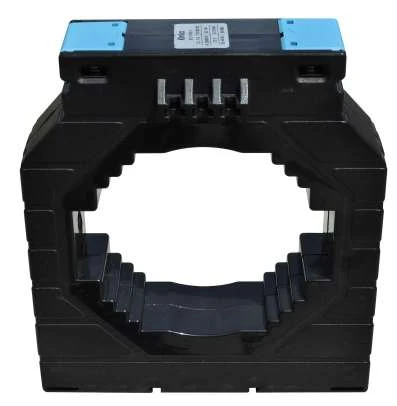

Násuvný měřicí transformátor pro primární jmenovité proudy 1500 A, sekundární proud 5 A, jmenovité výkony 20 VA, k dodání ve třídá přesnosti 0,5S, ONKA.
Vysoce přesný měřicí transformátor proudu určený pro nepřímé měření střídavého proudu v elektrických sítích a distribučních systémech. Používá se pro ampérmetry, multimetry, elektroměry, automatizační systémy a ochranné obvody.
Technické specifikace
Základní parametry
-
Primární jmenovitý proud: 1500 A
-
Sekundární proud: 5 A
-
Jmenovitý výkon: 20 VA
-
Třída přesnosti: 0,5S (zvýšená přesnost při částečném zatížení)
-

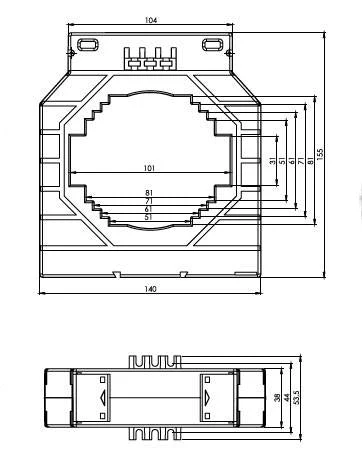

Vnitřní průměr / montáž na sběrnici: 100 mm
Konstrukční vlastnosti
-
Provedení: nasouvací transformátor
-
Montáž: na sběrnici bez přerušení obvodu, pomocí přiložených upevňovacích prvků
-
Snadná instalace v rozvaděčích a panelech
Popis a použití
Transformátor převádí vysoký primární proud (až 1500 A) na standardní a bezpečný sekundární proud 5 A, který je určen pro:
-
měřicí přístroje
-
elektroměry a monitorovací systémy
-
automatizační jednotky
-
ochranné a kontrolní obvody
Zajišťuje přesné měření sinusového střídavého proudu a díky třídě přesnosti 0,5S je vhodný také pro komerční měření, monitoring spotřeby a energetické audity. Instalace je rychlá – transformátor se jednoduše nasune na sběrnici o průměru 100 mm.
Výhody
-
Vysoká proudová zátěž – až 1500 A
-
Standardní výstup 5 A – kompatibilní s většinou měřicích a regulačních zařízení
-
Třída přesnosti 0,5S – vysoká přesnost i při nízkém zatížení
-
Jednoduchá montáž na sběrnici bez nutnosti odpojovat obvod
-
Výkon 20 VA – vhodné pro zátěž měřicích obvodů
Oblasti použití
-
Průmyslové rozvaděče a distribuční systémy
-
Systémy měření a monitorování energie
-
Komerční měřicí systémy
-
Ochranné a měřicí obvody
-
Monitorování zátěže, vyrovnávání fází
-
Energetické audity a řízení spotřeby
