Sestava RoboSense 11pinového kolenního konektoru je kolenní kruhový konektor navržený pro integraci kabelových svazků, aplikace s těsněním a odolné průmyslové spojovací postupy. Na základě poskytnutého technického výkresu tato sestava používá 11pinovou konfiguraci se samozajišťovací strukturou konektoru, což ji činí vhodnou pro kompaktní instalace, kde záleží na zajištění konektoru, těsnění proti vlivům prostředí a stabilním přenosu signálu nebo napájení.

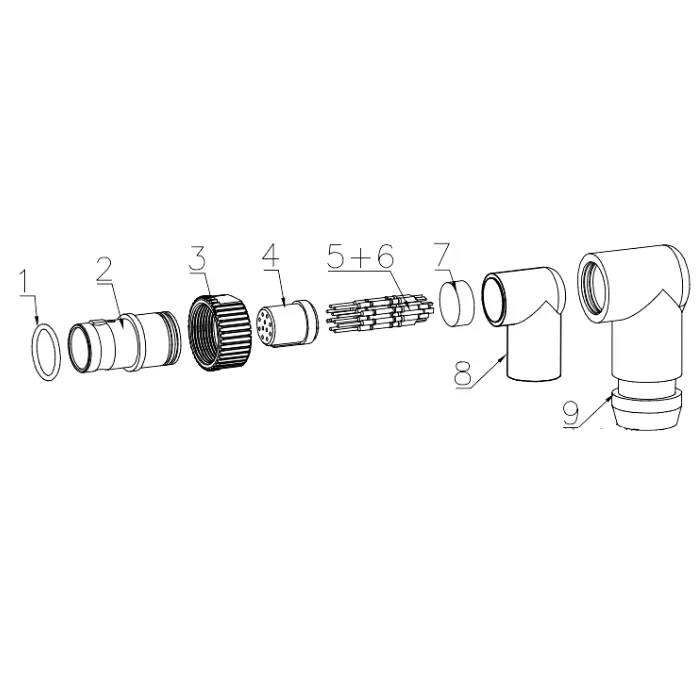

Tato sestava je určena pro použití ve strukturovaných kabelážních prostředích, jako jsou snímačové svazky, průmyslová zařízení, robotické systémy, elektronika v blízkosti vozidel a kabelové sestavy zařízení, které vyžadují bezpečnější a odolnější spojení než běžné volné kabely. Výkres také identifikuje tělo konektoru s pravým úhlem, vnitřní formované prvky svazku a konektorový hardware včetně pinů, pouzdra, matice, gumového těsnicího kroužku a izolačního jádra.
Funkce
- Design 11pinového kolenního konektoru: Pravý úhel pomáhá snížit namáhání kabelu a podporuje kompaktnější instalace.
- Samozajišťovací kruhový konektor: Navržen pro stabilní zajištění spojení po zablokování.
- Struktura s těsněním orientovaná na IP67: Technické poznámky vyžadují těsnicí výkon po testování konektoru.
- Nízký kontaktní odpor: Kontaktní odpor specifikován na méně než 20m?.
- Izolační výkon: Izolační odpor specifikován na více než 20M? při 500VDC po dobu 60 sekund.
- Izolační odolnost: Hodnoceno na 500VAC po dobu 60 sekund bez průrazu.
- Mechanické zajištění: Síla vytažení po zajištění spojení je stanovena na minimálně 100N po dobu alespoň 10 sekund.
- Průmyslové cíle odolnosti: Poznámky zahrnují požadavky na vibrace, pád, solný sprej a opakované zasouvání.
Specifikace
| Parametr | Hodnota |
|---|---|
| Název produktu | RoboSense 11pinový kolenní konektor |
| Typ konektoru | Kolenní kruhový konektor |
| Počet pinů | 11pinový |
| Styl konektoru | Samozajišťovací kolenní konektor |
| Izolační pevnost | 500VAC / 60s, bez průrazu |
| Izolační odpor | 500VDC / 60s, více než 20M? |
| Kontaktní odpor | Méně než 20m? |
| Požadavek na solný sprej | Požadavek na vzhled 96H, funkční výkon 384H bez degradace |
| Síla vytažení | Minimálně 100N po dobu 10 sekund po zajištění |
| Test pádem | Test pádem z 1 m, funkce bez zhoršení a zachování IP67 |
| Odolnost spojení | IP67 po 100 zasunutích; výkon pružiny zachován po 1000 zasunutích |
| Uzemnění | Požadována kontinuita uzemnění |
| Odhadovaná hmotnost záznamu | 50 g |
Aplikace
- Kabelové svazky senzorů a systémů vnímání
- Propojení v robotice a průmyslové automatizaci
- Elektronika vedle vozidla a odolné sestavy konektorů
- Rozhraní kabelových svazků na straně zařízení, kde záleží na těsnění a upevnění
- Zakázkové zapojení a integrační projekty vyžadující kompaktní konektor s pravým úhlem
Hlavní vlastnosti hardwaru
- Kompaktní úhlové uspořádání: Pomáhá vést kabely v omezených prostorech s nižším namáháním ohybem.
- Konstrukce sestavy konektoru: Zahrnuje kryt, matici, izolační jádro, kolíky, vodotěsný materiál a těsnící kroužek.
- Design orientovaný na kabelové svazky: Vhodné jako konektor na konci kabelu, nikoli jako volně stojící tělo zástrčky.
- Záznam podložený technickým výkresem: Obsah produktu vychází z dodaného montážního výkresu a listu technických požadavků.
Součásti balení
- O-kroužek x1
- Kryt konektoru x1
- Matice konektoru x1
- Izolační jádro konektoru x1
- Kolík 0,45 mm typ 4 x8
- Kolík 0,45 mm typ 5 x3
- Vodotěsné lepidlo x1 sada
Často kladené otázky
Jaký typ konektoru to je?
Jedná se o 11kolíkovou kruhovou sestavu konektoru s pravým úhlem a samo-zajišťovací konstrukcí.
Je určen pro náročné aplikace?
Ano. Poskytnutý výkres zahrnuje požadavky na těsnění, vibrace, solný sprej, pád a počet cyklů zasunutí spojené s odolným průmyslovým použitím.
Určuje výkres elektrické parametry?
Ano. Specifikuje dielektrickou pevnost 500VAC, izolační odpor nad 20MΩ a kontaktní odpor pod 20mΩ.
Je tento konektor vodotěsný?
Technické požadavky odkazují na výkon IP67 po požadovaných testech konektoru.
Co dělá úhlový tvar užitečným?
Rozložení konektoru v pravém úhlu může snížit namáhání ohybu kabelu a lépe
