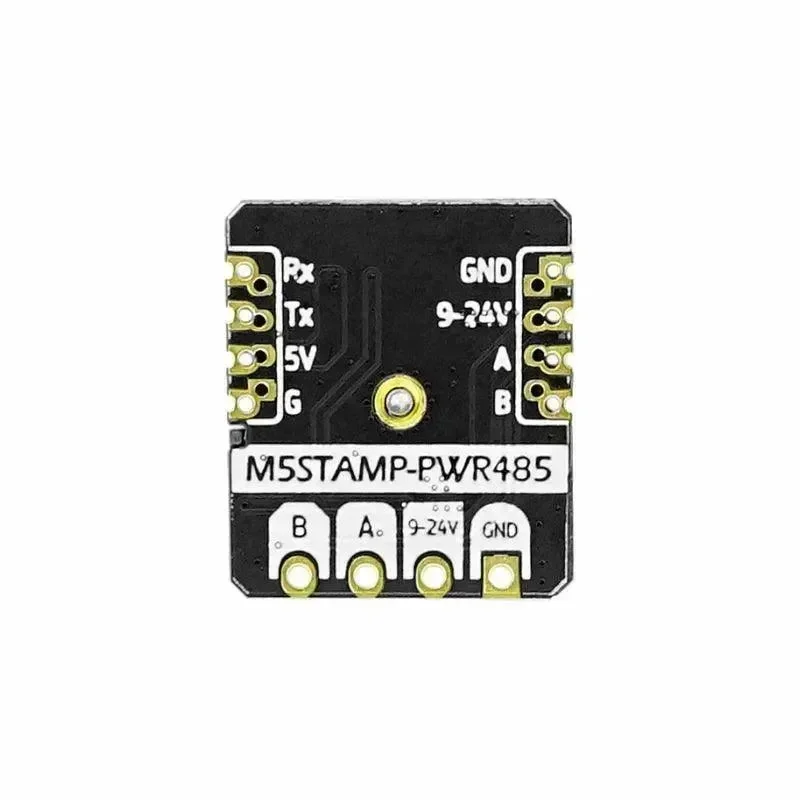

STAMP PWR485 je rozšiřující deska pro komunikaci RS485, která převádí 3,3V TTL úroveň sériového portu MCU na diferenciální signál kompatibilní se standardem RS485. Díky kompaktní velikosti 20* 4,6* 23mm může být integrována do různých vestavěných zařízení pro rozšíření komunikačního rozhraní RS485. Vhodná pro sběr dat ze senzorů RS485, komunikaci uzlů sběrnice Modbus a další aplikace.
Vlastnosti produktu

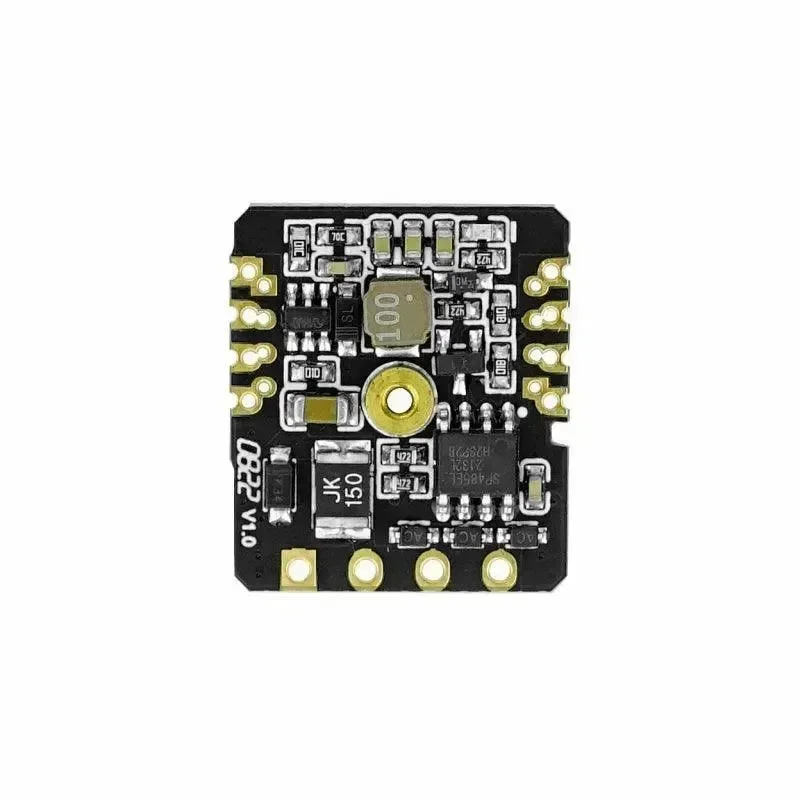

- SP485EEN-L/TR(přijímač-vysílač RS485)
- 2x rozšíření rozhraní RS485 (paralelní), lze připojit ke dvěma zařízením současně
- Červený LED indikátor
- Rozhraní PWR485 podporuje vstup 9-24V DC, interní DCDC snižuje napětí na 5V pro napájení modulu a hlavní řízení.
- Přenosová rychlost.
- Stabilní přenosová rychlost: 9600bps/115200bps
- Test maximální přenosové rychlosti komunikace: 128000bps
- Více možností pájení
- Jsou k dispozici tři typy možností pájení (SMT, DIP, propojovací vodič),

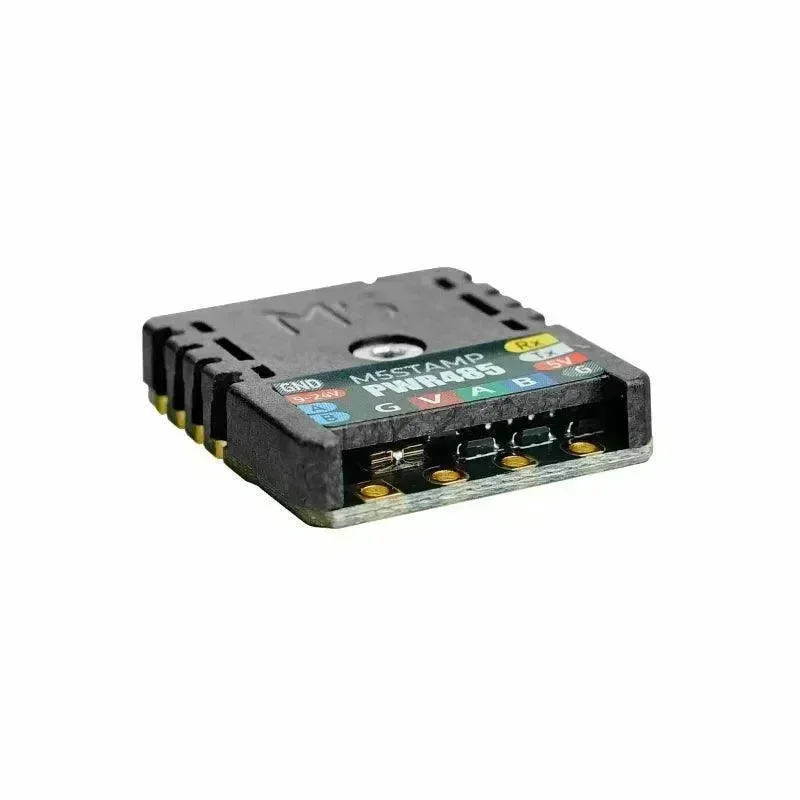

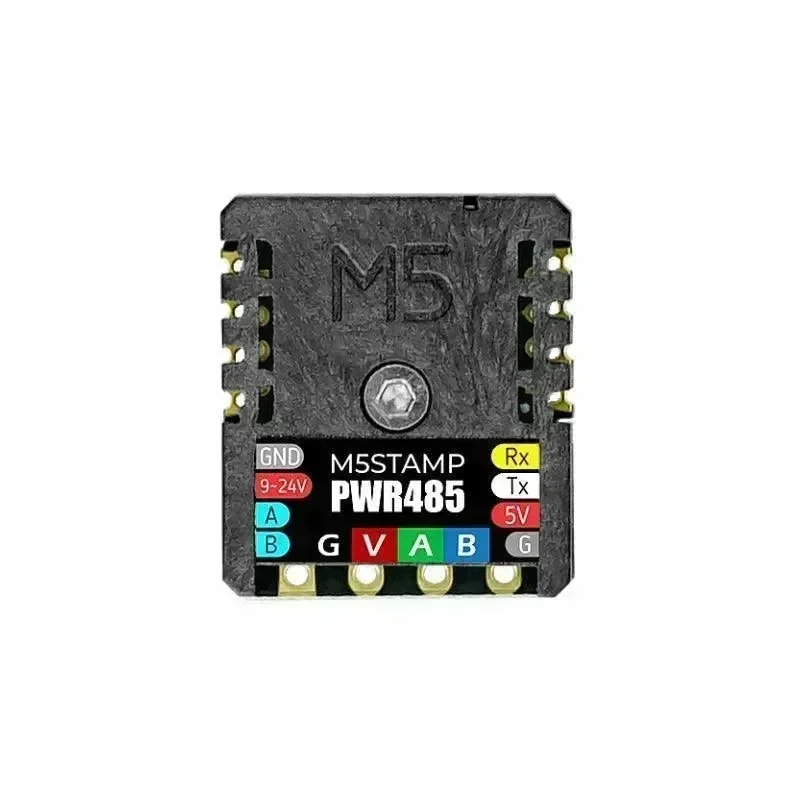

- S plastovým krytem odolným vůči vysokým teplotám, maximální teplota = 230℃
V ceně
- 1x RAZÍTKO PWR485
- 1x HT3.96-4P samice konektor
- 2x HY2.0-4P samičí konektor (modrý + bílý)
- 1x imbusový klíč 1,5 mm
Aplikace
- Komunikace RS485
- Komunikace zařízení Modbus
Specifikace
| Vysílač/přijímač RS485 | SP485EEN-L/TR |
| Vstupní napětí | Rozhraní PWR485 podporuje vstupní napájení 9-24V / vstupní napětí TTL strany 5V |
| Doporučená provozní přenosová rychlost | 9600 b/s/115200 b/s |
| Provozní proud | [email protected] [email protected] [email protected] |
| Úroveň vstupní logiky | 3,3 V |
| Čistá hmotnost | 5.1g |
| Celková hmotnost | 7.3g |
| Velikost produktu | 20*4,6*23 mm |
| Velikost balení | 93*138mm |
