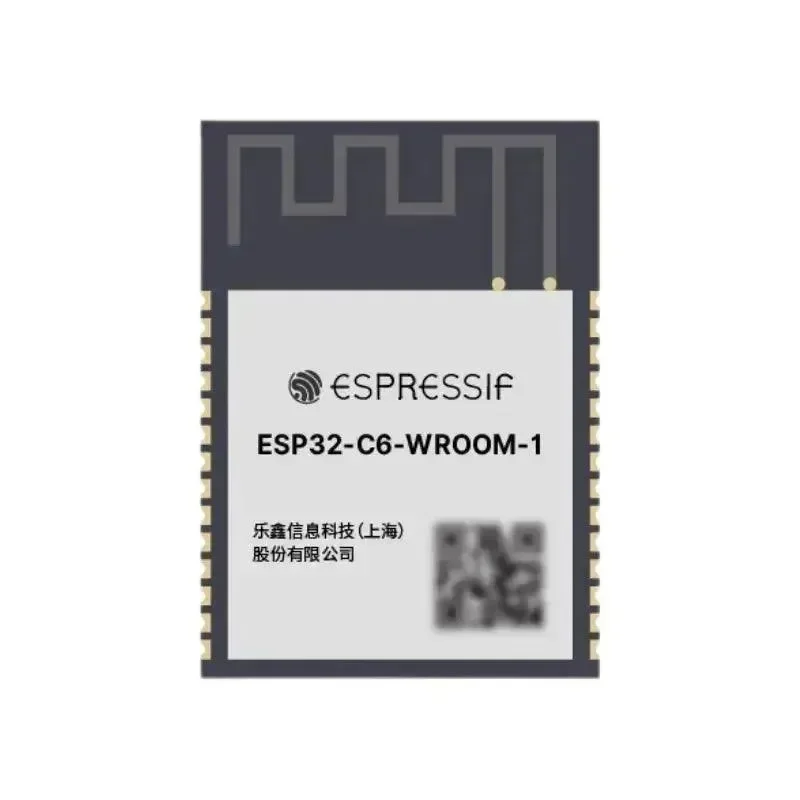

ESP32-C6-WROOM-1 je výkonný, univerzální modul Wi-Fi, IEEE 802.15.4 a Bluetooth LE. Bohatá sada periferií a vysoký výkon činí tento modul ideální volbou pro chytré domácnosti, průmyslovou automatizaci, zdravotní péči, spotřební elektroniku atd.
ESP32-C6-WROOM-1 je dodáván s PCB anténou. Má externí SPI flash až do 8 MB. Oba ESP32-C6-WROOM-1 jsou k dispozici ve dvou verzích: verze s 4 MB flash a verze s 8 MB flash. Obě verze se liší pouze číslem dílu flash paměti. Jádrem modulů je ESP32-C6, 32bitový RISC-V jednobodový procesor.
Vlastnosti
CPU a paměť na čipu
- ESP32-C6 vestavěný, 32bitový RISC-V
jednojádrový mikroprocesor, až 160 MHz
- ROM: 320 KB
- Paměť HP SRAM: 512 KB
- Paměť LP SRAM: 16 KB
Wi-Fi
- 1T1R v pásmu 2,4 GHz
- Provozní frekvence: 2412 ~ 2484 MHz
- Kompatibilní s IEEE 802.11ax
- Režim pouze 20 MHz bez AP
- MCS0 ~ MCS9
- Uplink a downlink OFDMA, zvláště vhodné pro současná připojení ve vysoce hustých prostředích
- Downlink MU-MIMO (víceuživatelský, vícevstupní, vícevýstupní) pro zvýšení kapacity sítě
- Beamformee, který zlepšuje kvalitu signálu
- Indikace kvality kanálu (CQI)
- DCM (duální nosičová modulace) pro zlepšení robustnosti spojení
- Prostorové znovupoužití pro maximalizaci paralelních přenosů
- Cílový čas probuzení (TWT), který optimalizuje mechanismy úspory energie
- Plně kompatibilní s protokolem IEEE 802.11b/g/n
- šířka pásma 20 MHz a 40 MHz
- Rychlost přenosu dat až 150 Mbps
- Wi-Fi multimédia (WMM)
- TX/RX A-MPDU, TX/RX A-MSDU
- Okamžité blokování ACK
- Fragmentace a defragmentace
- Přenosová příležitost (TXOP)
- Automatické monitorování majáku (hardware TSF)
- 4 × virtuální Wi-Fi rozhraní
- Současná podpora Infrastructure BSS v režimu stanice, režimu SoftAP, režimu Stanice + SoftAP a promiskuitním režimu. Upozorňujeme, že když ESP32-C6 skenuje v režimu stanice, kanál SoftAP se změní spolu s kanálem stanice.
- 802.11mc FTM
Bluetooth®
- Bluetooth LE: certifikováno Bluetooth 5.3
- Bluetooth síť
- Režim vysokého výkonu (20 dBm)
- Rychlost: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
- Reklamní rozšíření
- Více sad reklam
- Algoritmus výběru kanálu č. 2
- Řízení výkonu LE
- Interní mechanismus soužití mezi Wi-Fi a Bluetooth pro sdílení stejné antény
IEEE 802.15.4
- V souladu s protokolem IEEE 802.15.4-2015
- OQPSK PHY v pásmu 2,4 GHz
- Přenosová rychlost: 250 kb/s
- Vlákno 1.3
- Zigbee 3.0
Periferie
- GPIO, SPI, paralelní IO rozhraní, UART, I2C, I2S, RMT (TX/RX), počítadlo impulsů, LED PWM, USB sériový/JTAG řadič, MCPWM, SDIO2.0 řadič pro slave, GDMA, TWAI® řadič, ladicí funkce na čipu přes JTAG, matice úkolů událostí, ADC, teplotní senzor, systémový časovač, časovače obecného určení a watchdog časovače
Integrované komponenty na modulu
- 40 MHz krystalový oscilátor
- SPI flash
Možnosti antény
- Vestavěná PCB anténa (ESP32-C6-WROOM-1)
- Externí anténa přes konektor (ESP32-C6-WROOM-1U)
Provozní podmínky
- Provozní napětí/napájení: 3,0 ~ 3,6 V
- Provozní okolní teplota: –40 ~ 85 °C
Osvědčení
- Zelená certifikace: RoHS/REACH test
- HTOL/HTSL/uHAST/TCT/ESD
