M5Stack Stamp-AddOn C6 — Wi-Fi 6 pro vaše projekty s ESP32-P4

M5Stack Stamp-AddOn C6 je speciálně navržený bezdrátový rozšiřující modul, který bezproblémově rozšiřuje Wi-Fi konektivitu platforem založených na ESP32-P4 jako jsou Stamp-P4 a Tab5. Poháněný ESP32-C6-MINI-1-N4 nabízí Wi-Fi 6 (802.11ax) na 2,4 GHz s výrazně lepším přenosem dat a energetickou efektivitou oproti Wi-Fi 4/5.

Modul komunikuje s hostitelem ESP32-P4 přes vysokorychlostní 20pinové SDIO rozhraní s roztečí 0,4 mm, které poskytuje přímou, nízkolatenční sběrnici, jež přenáší veškeré zpracování bezdrátového stacku na dedikovaný čip C6 — uvolňuje tak dvoujádrový RISC-V CPU P4 pro výpočetně náročné úlohy jako edge AI inference, streamování kamery nebo vykreslování průmyslového HMI.

Plně podporován jak UiFlow2, tak Arduino IDE, Stamp-AddOn C6 se integruje do stávajících pracovních postupů M5Stack s minimální konfigurací, což z něj činí ideální bezdrátový koprocesor pro chytré brány, průmyslové HMI terminály a edge AI uzly.

Technické specifikace

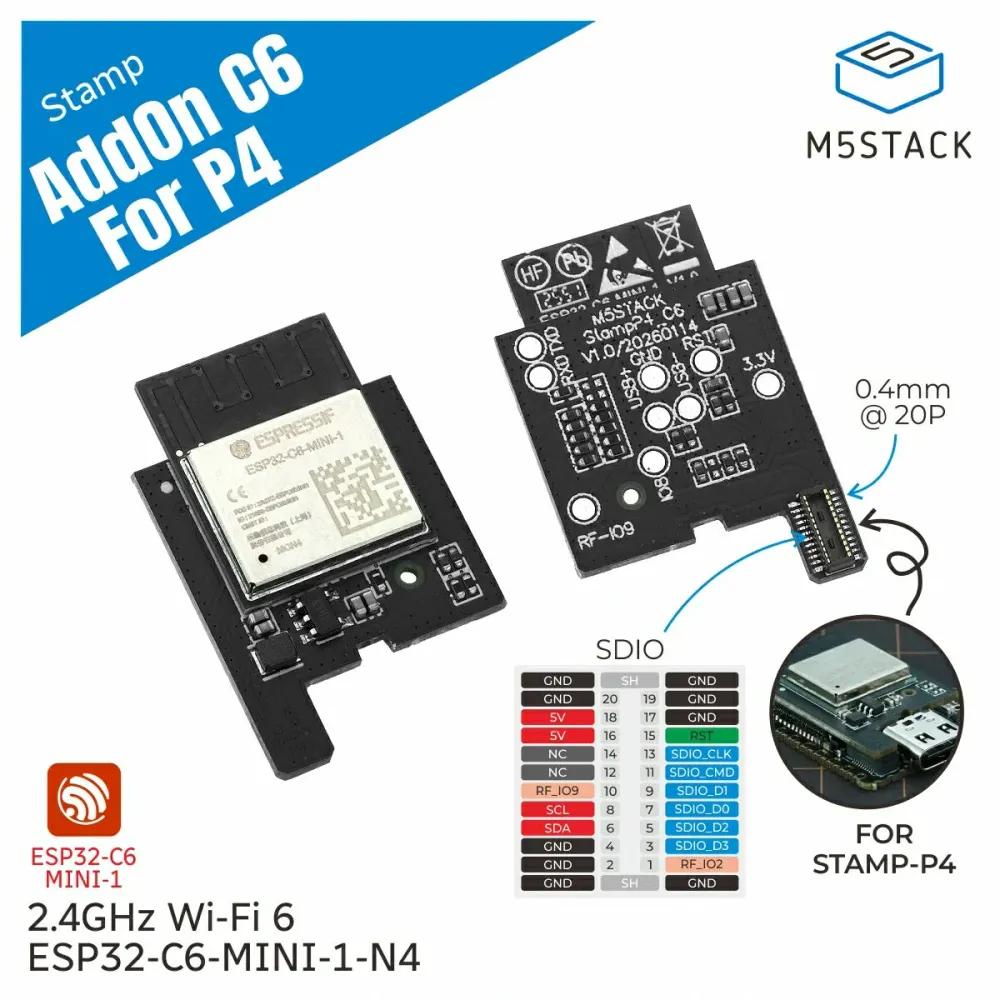

Rozvržení desky a průvodce rozhraním

Stamp-AddOn C6 je speciálně navržen pro propojení s hostitelskými deskami M5Stack Stamp-P4 (ESP32-P4) přes jeho dedikovaný SDIO konektor:

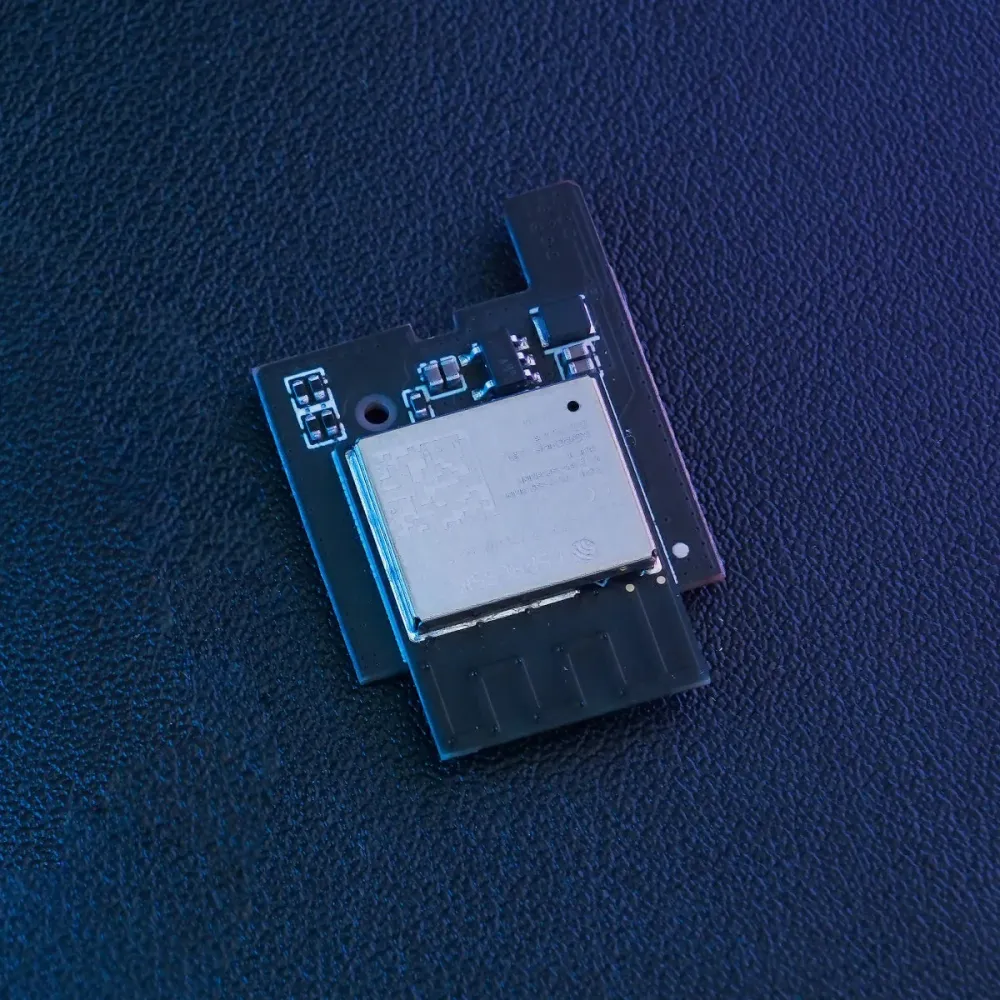

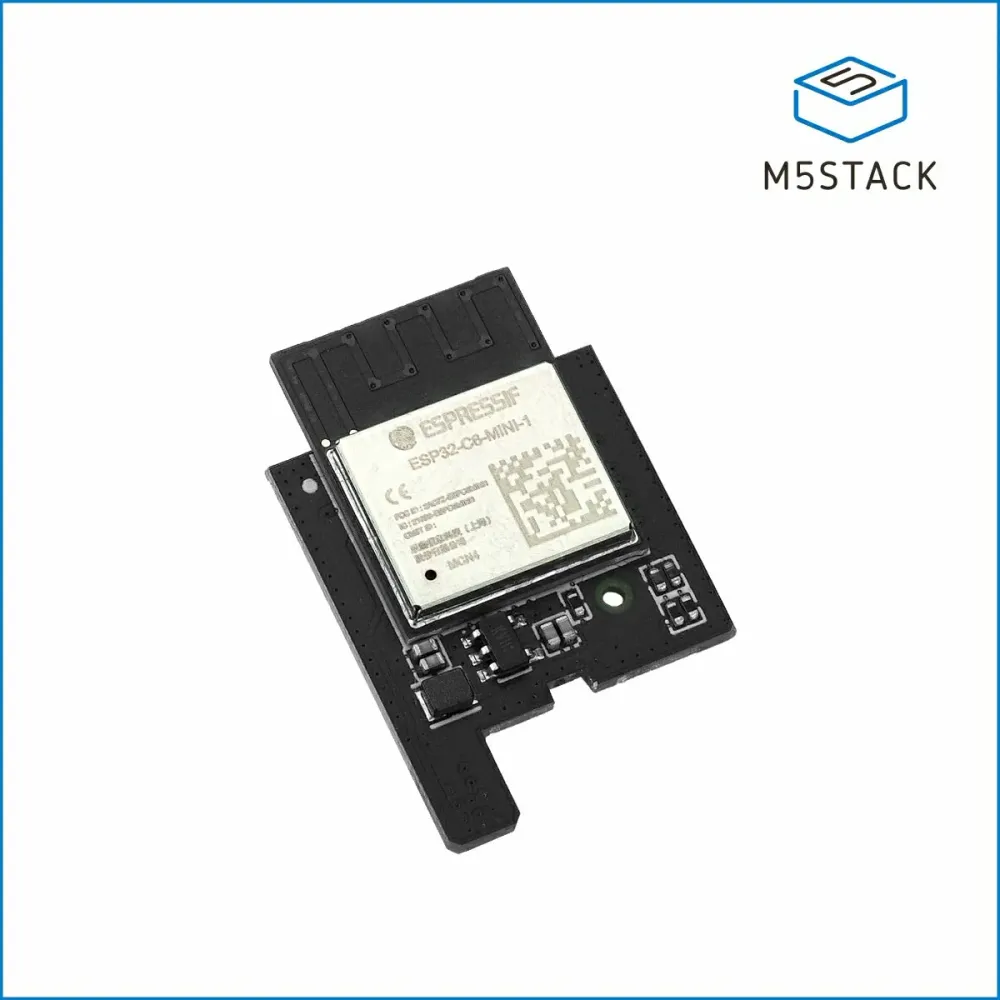

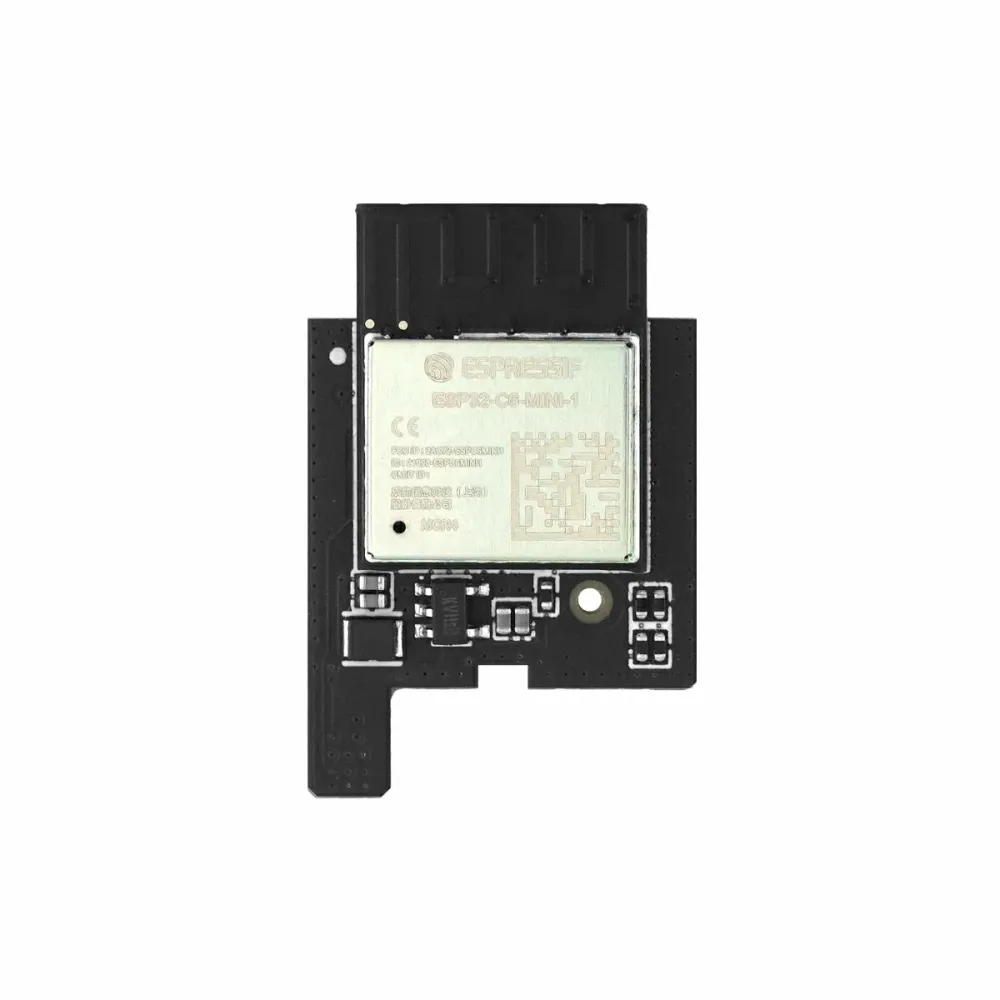

• Modul ESP32-C6-MINI-1-N4 — centrálně umístěný Wi-Fi 6 SoC s integrovanou PCB anténou; samostatně zpracovává veškeré RF 2,4 GHz nezávisle na hostiteli P4

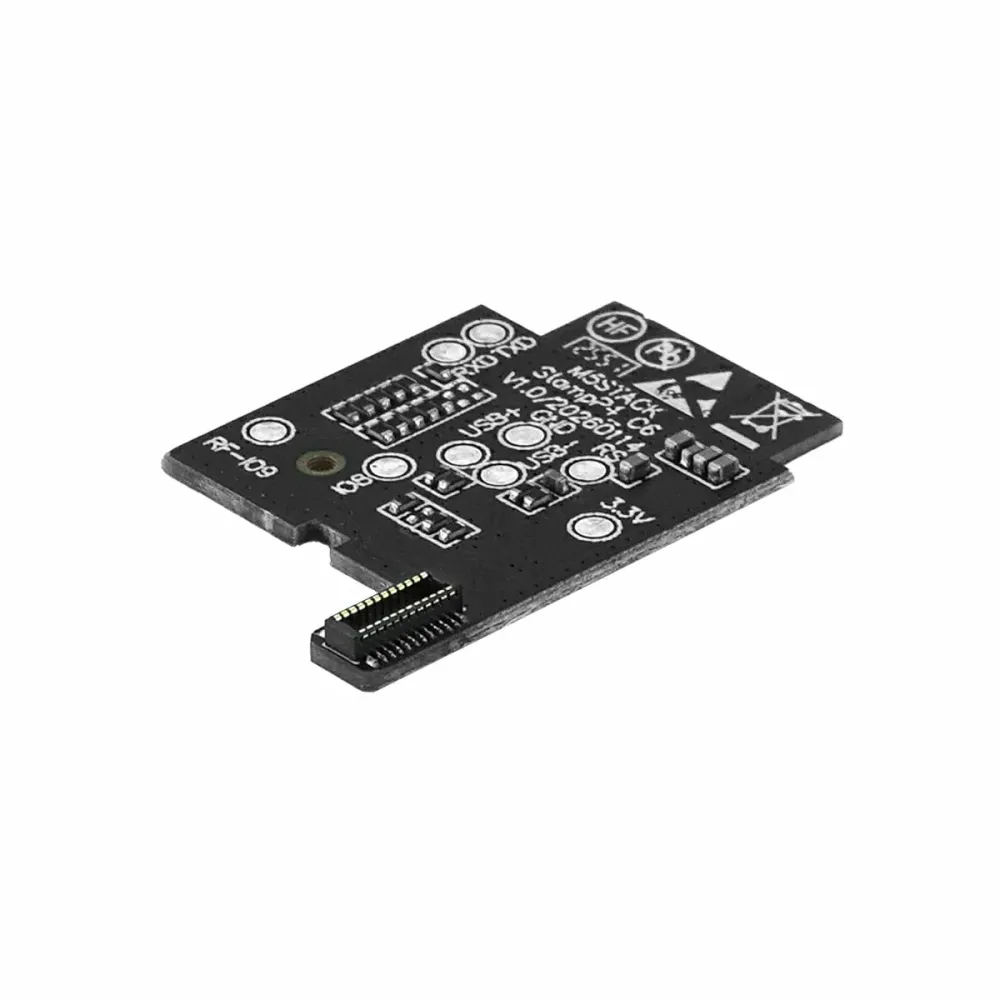

• 20pinový SDIO konektor (rozteč 0,4 mm) — spodní FPC konektor nese datové linky SDIO2 (D0–D3), CMD, CLK a napájecí větve; přímo mapuje rozhraní SDIO2 ESP32-P4 (G8–G13)
• SDIO signální linky — SDIO2_D0/D1/D2/D3, SDIO2_CMD, SDIO2_CK přímo připojené k pinům ESP32-P4 G11, G10, G9, G8, G13, G12
• Napájení — 3,3 V a GND dodávány přes SDIO konektor z hostitelské desky; není potřeba samostatné napájení
• Řízení spuštění / resetu — EN (reset) a GPIO9 (boot strapping) přístupné pro režim stahování firmwaru
• PCB stopová anténa — Integrovaná v modulu ESP32-C6-MINI-1; ponechte oblast antény bez zemních ploch nebo kovových překážek pro optimální RF výkon
• Montáž — Deska navržena pro přímé zasunutí do rozšiřujícího konektoru Stamp-P4; není potřeba další hardware ani kabeláž

Scénáře použití

1. Rychlý start — SDIO Wi-Fi na ESP32-P4 s ESP-IDF

Stamp-AddOn C6 využívá nativní SDIO2 host periferii ESP32-P4. Použijte hostovaný ovladač ESP-IDF pro inicializaci Wi-Fi přes koprocesor C6:

// ESP-IDF: Inicializace Wi-Fi koprocesoru založeného na SDIO (ESP32-C6) // V menuconfig: CONFIG_ESP_WIFI_STATIC_RX_BUFFER_NUM, povolit SDIO slave #include "esp_hosted_api.h" #include "driver/sdmmc_host.h" void app_main(void) { // Konfigurace SDIO hosta na ESP32-P4 (SDIO2, piny G8~G13) sdmmc_host_t host = SDMMC_HOST_DEFAULT(); host.slot = SDMMC_HOST_SLOT_1; sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT(); slot_config.clk = 12; // G12 = SDIO2_CK slot_config.cmd = 13; // G13 = SDIO2_CMD slot_config.d0 = 11; // G11 = SDIO2_D0 slot_config.d1 = 10; // G10 = SDIO2_D1 slot_config.d2 = 9; // G9 = SDIO2_D2 slot_config.d3 = 8; // G8 = SDIO2_D3 slot_config.width = 4; // Inicializace transportní vrstvy ESP-Hosted esp_hosted_init(); // Připojení k Wi-Fi přes bezdrátový koprocesor C6 wifi_config_t wifi_cfg = { .sta = { .ssid = "YourSSID", .password = "YourPassword", }, }; esp_wifi_set_config(WIFI_IF_STA, &wifi_cfg); esp_wifi_start();
