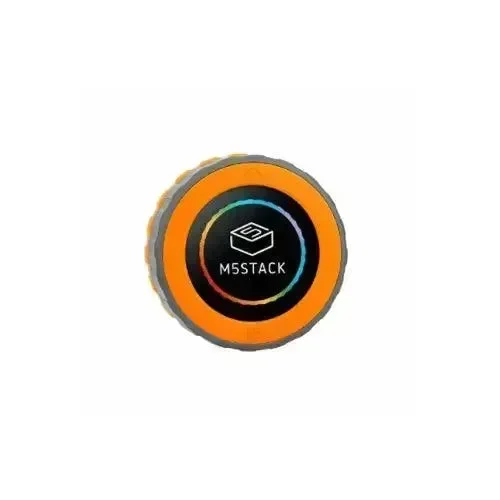

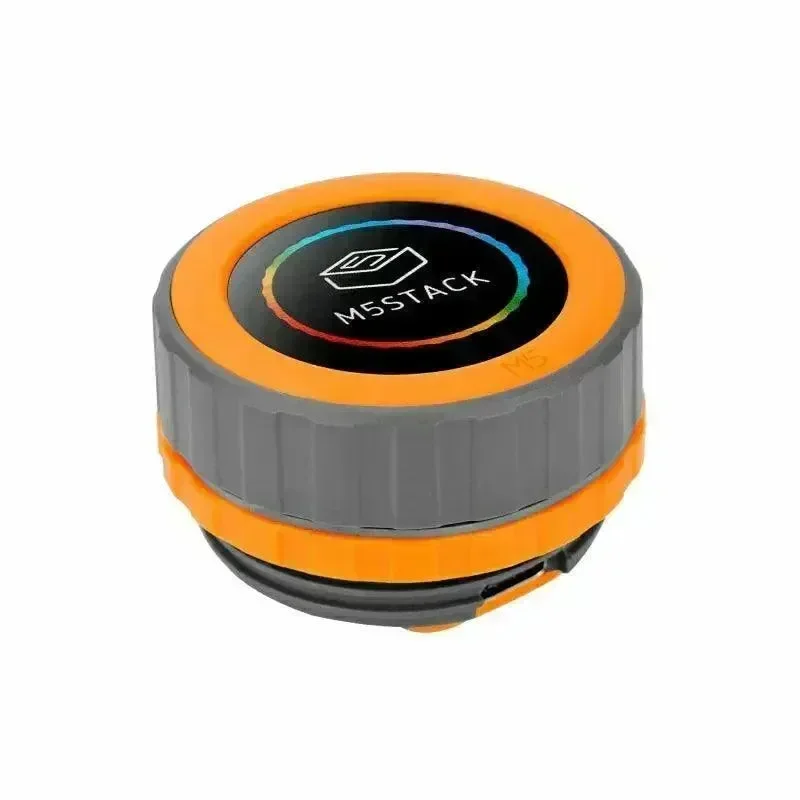

M5Stack M5Dial – chytrý otočný knoflík ESP32-S3

Tento produkt byl oficiálně ukončen. Klikněte prosím M5Stack Dial V1.1 přejít na verzi V1.1 k nákupu.

Co víte o M5Stack Dial? – OpenELAB

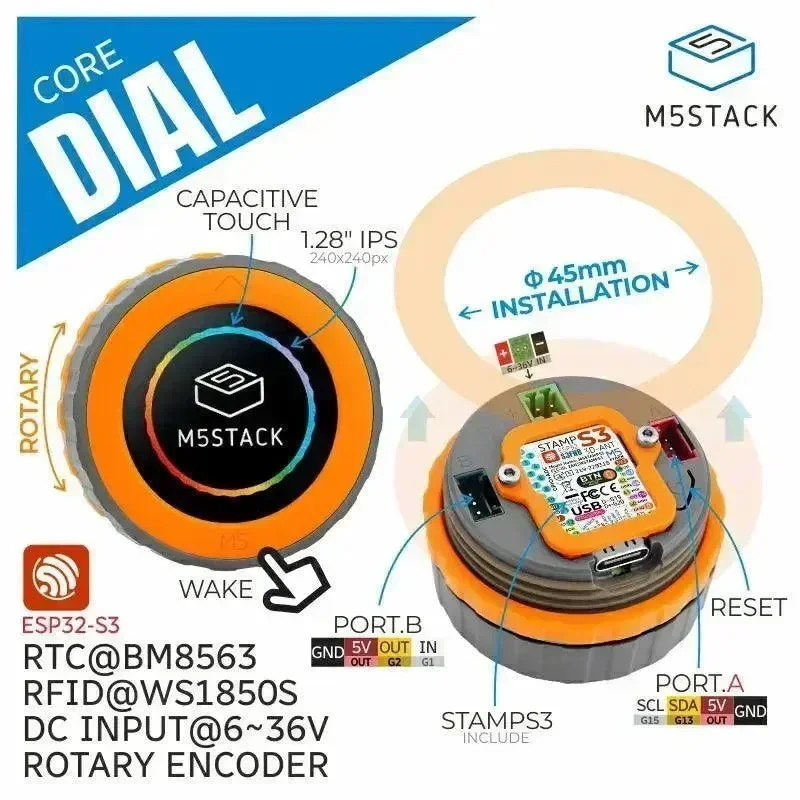

M5Dial je velmi praktická vestavěná vývojová deska, která má všechny funkce a senzory potřebné pro celou řadu aplikací chytré domácí automatizace. Tato krásná malá deska obsahuje 1,28palcový kulatý TFT dotykový displej, rotační enkodér, modul pro detekci RFID, obvod RTC, bzučák a tlačítka pod displejem. To vše znamená, že můžete snadno realizovat širokou škálu kreativních projektů!

Srdcem M5Dial je M5StampS3, mikromodul založený na čipu ESP32-S3. Tento malý výkonový modul je známý svým vysokým výkonem a nízkou spotřebou energie, což ho činí ideálním pro M5Dial! A podporuje Wi-Fi, stejně jako různé další užitečné rozhraní jako SPI, I2C, UART, ADC a další! A to není vše! M5StampS3 také disponuje 8MB flash, což vám poskytuje veškerý úložný prostor, který byste mohli potřebovat.

M5Dial je skvělý, protože má spoustu různých způsobů, jak ho napájet, takže si můžete vybrat ten, který vám nejlépe vyhovuje! Je skvělé, že může přijímat široké spektrum vstupních napětí, od 6 do 36VDC. A to není vše! Má také bateriový port s vestavěným nabíjecím obvodem, takže můžete snadno připojit externí lithiumové baterie. To znamená, že M5Dial můžete napájet mnoha různými způsoby! Můžete použít USB-C, DC rozhraní nebo externí baterii, takže si ho můžete vzít kamkoli s sebou. M5Dial má také dvě rozhraní PORTA a PORTB, která jsou skvělá pro připojení zařízení I2C a GPIO. Můžete je použít k propojení senzorů, akčních členů, displejů a dalších periferií, což přidává ještě více funkcí a možností!

EasyLoader

• Demo továrního testu M5Dial
• Program panelu M5Dial Smart Home

Vlastnosti

• Kruhový TFT dotykový displej
• Razítko M5S3
• Kodér
• RFID
• Vstupní napětí 6–36 V
• Rozšíření rozhraní: rozhraní PORTA a PORTB
• Programovací platforma: Arduino, UIFlow, ESP-IDF

Doporučené články

K čemu slouží M5Stack Dial?

Co víte o M5Stack Dial?

Zahrnuje

• 1x M5Dial
• 1x imbusový klíč M2
• 1x 2,54-2P svorka

Aplikace

• Ovládání chytré domácnosti

• Projekt Internet věcí

• Systém řízení přístupu

• průmyslové řízení

Stáhnout

M5Burner pro Windows: Stáhnout

M5Burner pro MacOS: Stáhnout

M5Burner pro Linux: Stáhnout

Specifikace

Zdroje	Parametry
Mikrokontrolér	ESP32-S3@Xtensa LX7, 8M-FLASH, WIFI, OTG/CDC funkce
Rozsah vstupního napětí	6-36V
Ovladač obrazovky	GC9A01 1,28 palce 240x240px
Dotykový ovladač	FT3267
RFID	WS1850S
Pohotovostní proud (pohotovostní proud napájený z baterie)	DC 4,2 V / 1,9 μA
Provozní proud	Napájení DC6V : DC6V/140,6mA Napájení DC12V: DC12V/82,5mA Napájení DC36V: DC36V/28,1mA
Velikost produktu	45*45*32,3 mm
Velikost balení	163*120*59 mm
Hmotnost produktu	46.6g
Hmotnost balení	83.83g
