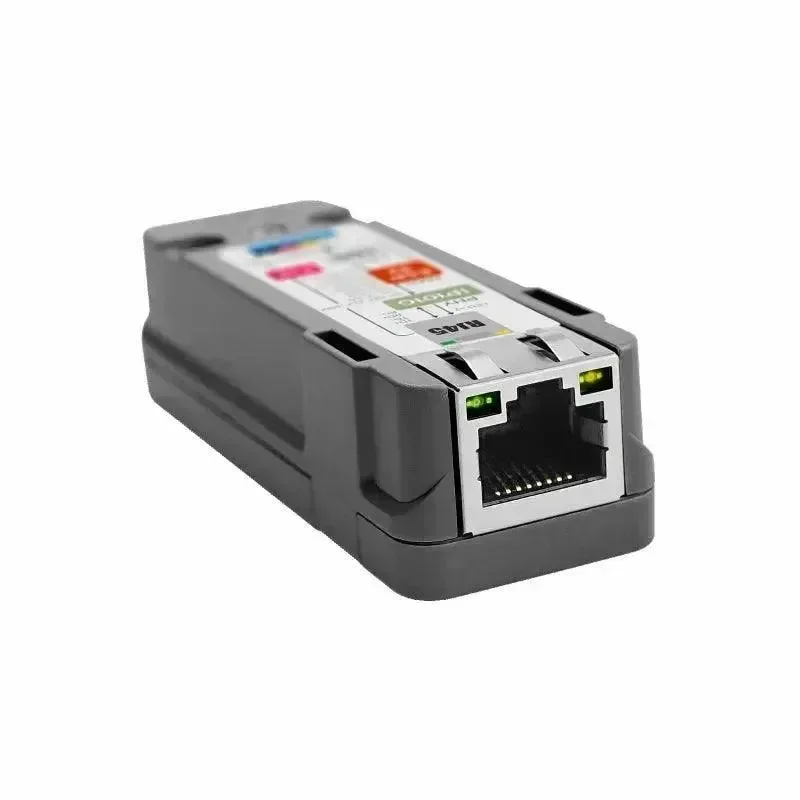

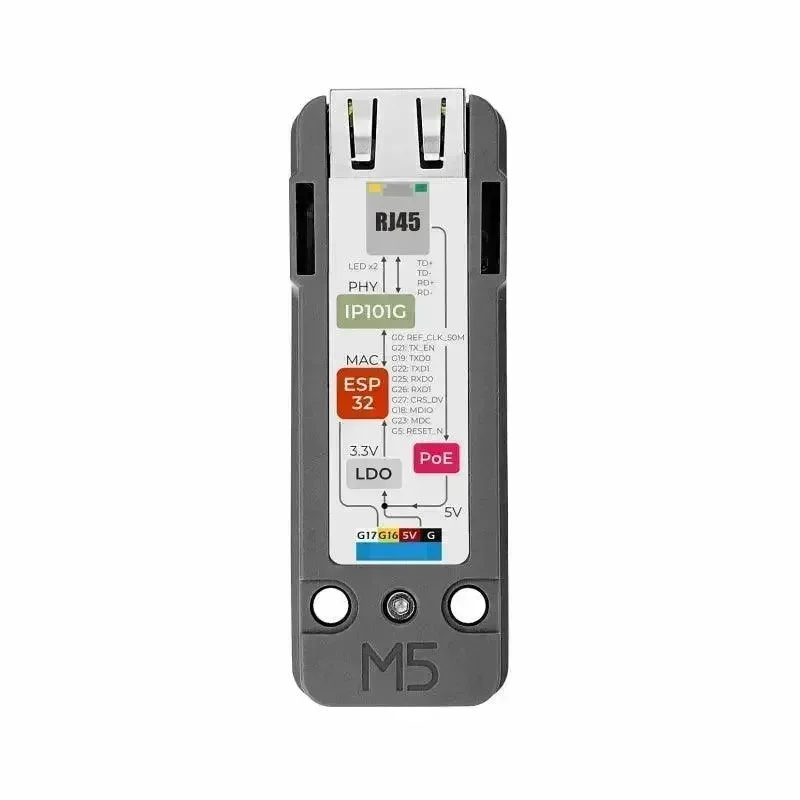

PoESP32 Unit je Ethernetový modul, který integruje ESP32 mikrokontrolér a podporuje funkci Power over Ethernet (PoE). Kombinuje schopnosti ESP32, všestranného mikrokontroléru s vestavěným Wi-Fi a Bluetooth, s fyzickým vrstvovým transceiverem IP101G.
Jednotka PoESP32 je dodávána s výchozím firmwarem používajícím sadu příkazů ESP-AT. Tento firmware umožňuje podporu protokolů TCP, MQTT a HTTP, což umožňuje snadnou komunikaci a přenos dat přes Ethernetové připojení. Pomocí jednoduchých AT příkazů přes sériový port se modul může připojit k serveru a dosáhnout funkcí vzdálené kontroly a přenosu dat.
Jednou z klíčových vlastností jednotky PoESP32 je podpora napájení přes Ethernet. To znamená, že může přijímat napájení přes Ethernetový kabel, čímž odpadá potřeba samostatného napájecího zdroje. To zjednodušuje zapojení a snižuje náklady na práci, protože není nutné vést další napájecí vedení k modulu.
Kromě toho je jednotka PoESP32 navržena s ohledem na sekundární vývoj. Poskytuje potřebné rozhraní a možnosti pro přizpůsobení a rozšíření, což umožňuje vývojářům přizpůsobit modul jejich specifickým požadavkům.
Vlastnosti produktu
- Vestavěný hlavní řadič ESP32
- PHY řešení:
- Model transceiveru IP101G
- Standard IEEE 802.3/802.3u
- Ethernetové rozhraní.
- Standard PoE: PoE IEEE802.3 AF / Podpora maximálního zatížení výkonem 6W
- Síťový port RJ45 10/100Mbps
- Rozhraní pro komunikaci/stahování:
- Výchozí firmware je ESP-AT / Podpora sekundárního vývoje pro implementaci TCP klienta/HTTP/CoAP a dalších protokolů
- Programovatelný / podpora sekundárního vývoje, rozhraní pro stahování rezervního programu
- Napájení.
- HY2.0-4P rozhraní 5V DC napájení
- Napájení PoE (PoE IEEE802.3 AF)
- Metoda vývoje.
- Příkaz AT, UART: výchozí 9600bps
- Vývojová platforma: UIFlow (brzy k dispozici), Arduino, ESP-IDF
V ceně
- 1x JEDNOTKA PoESP32
- 1x HY2.0-4P Kabel (20cm)
- 1x Návod k použití
Aplikace
- Ethernetový řadič
- Přenos dat TCP klienta
Specifikace
| Specifikace | Parametry |
|---|---|
| ESP32-WROOM-32U | 240MHz dvoujádrový procesor, 600 DMIPS, 520KB SRAM (bez integrované 3D antény, nepodporuje bezdrátové funkce WiFi a BLE) |
| Blikat | 4MB |
| PHY | IP101G: IEEE 802.3/802.3u |
| Typ rozhraní MAC-PHY | RMII |
| Specifikace PoE | Specifikace PoE IEEE802.3 AF / Maximální výkon 6W / Napětí DC 37-57V |
| Specifikace ethernetového rozhraní | RJ45 10/100 Mb/s |
| Rezervované rozhraní | 1x rozhraní HY2.0-4P, 1x rozhraní pro stahování programu |
| Komunikační rozhraní | Řízení příkazů AT UART 9600bps 8N1 |
| Logická úroveň komunikace | 3,3 V |
| Čistá hmotnost | 26.2g |
| Celková hmotnost | 32.8g |
| Velikost produktu | 72 * 26 * 19.2mm |
| Velikost balení | 75 * 36 * 20.5mm |
