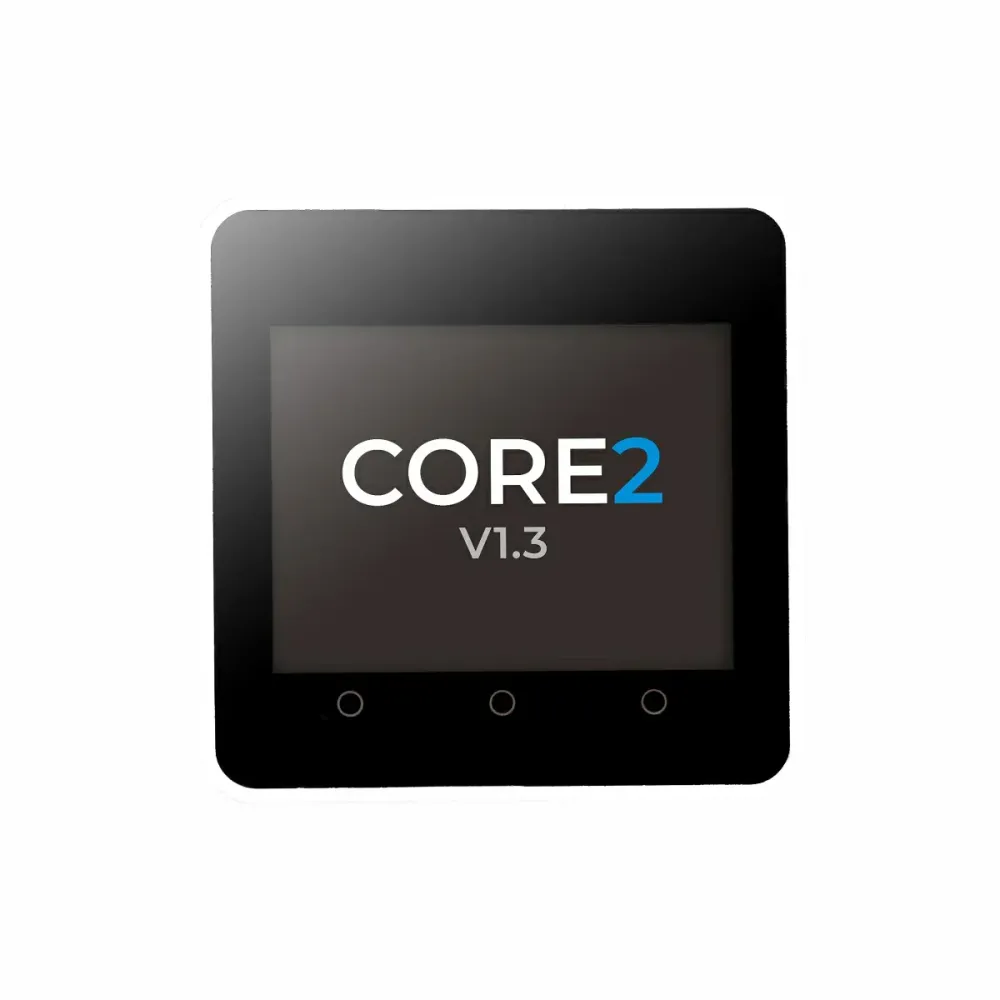

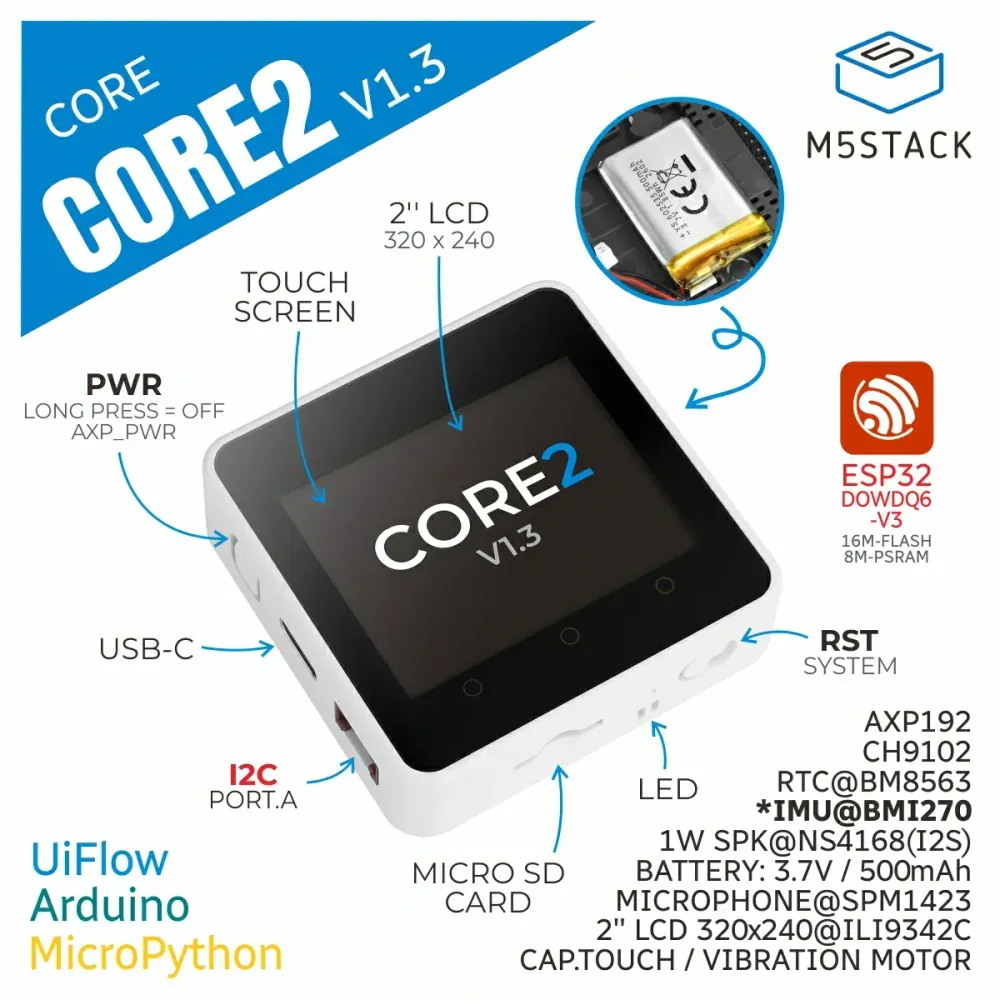

M5Stack Core2 ESP32 IoT Development Kit v1.3 je vše v jednom ESP32 založené rozhraní člověk-stroj a IoT řadič určený pro chytré domácí panely, průmyslové HMI, přenosné ovládací terminály, vizualizaci dat, vestavěné dashboardy a rychlé prototypování. Kombinuje 2,0palcový kapacitní dotykový displej, ESP32-D0WDQ6-V3, 16MB Flash, 8MB PSRAM, Wi-Fi, reproduktor, slot pro microSD, vibrační motor, RTC a 500mAh baterii do kompaktního přenosného ovladače M5Stack.
Revize v1.3 zachovává osvědčenou platformu Core2 a zároveň vylepšuje IMU na zadní rozšiřující desce z MPU6886 na BMI270, což zlepšuje přesnost snímání pohybu, detekci orientace a odezvu. Díky tomu je vhodnější pro projekty zahrnující gesta, snímání orientace, ovládání spouštěné pohybem, přenosná uživatelská rozhraní a rozhraní chytrých zařízení. Podporuje UiFlow1, UiFlow2, Arduino IDE, ESP-IDF a PlatformIO, takže je vhodný jak pro vizuální programování, tak pro vývoj s plným kódem.
Funkce
- ESP32-D0WDQ6-V3 dvoujádrový procesor s frekvencí až 240MHz.
- 16MB Flash + 8MB PSRAM pro uživatelské rozhraní, síťování a multifunkční aplikace.
- 2,0palcový 320 x 240 kapacitní dotykový displej pro přímou interakci uživatele.
- Tři programovatelná virtuální dotyková tlačítka na předním panelu.
- Vestavěný reproduktor, PDM mikrofon a vibrační motor pro audio a haptickou interakci.
- BMI270 6osý IMU na zadní rozšiřující desce pro snímání pohybu ve verzi v1.3.
- RTC, slot pro microSD a 500mAh lithiumová baterie pro přenosné a časově závislé projekty.
- HY2.0-4P Grove-kompatibilní rozšiřující rozhraní pro senzory a externí moduly.
Specifikace
| SoC | ESP32-D0WDQ6-V3 dvoujádrový, 240MHz |
| SRAM | 520KB |
| Flash | 16MB |
| PSRAM | 8MB |
| Bezdrátové připojení | 2,4GHz Wi-Fi |
| Vstupní napětí | 5V @ 500mA |

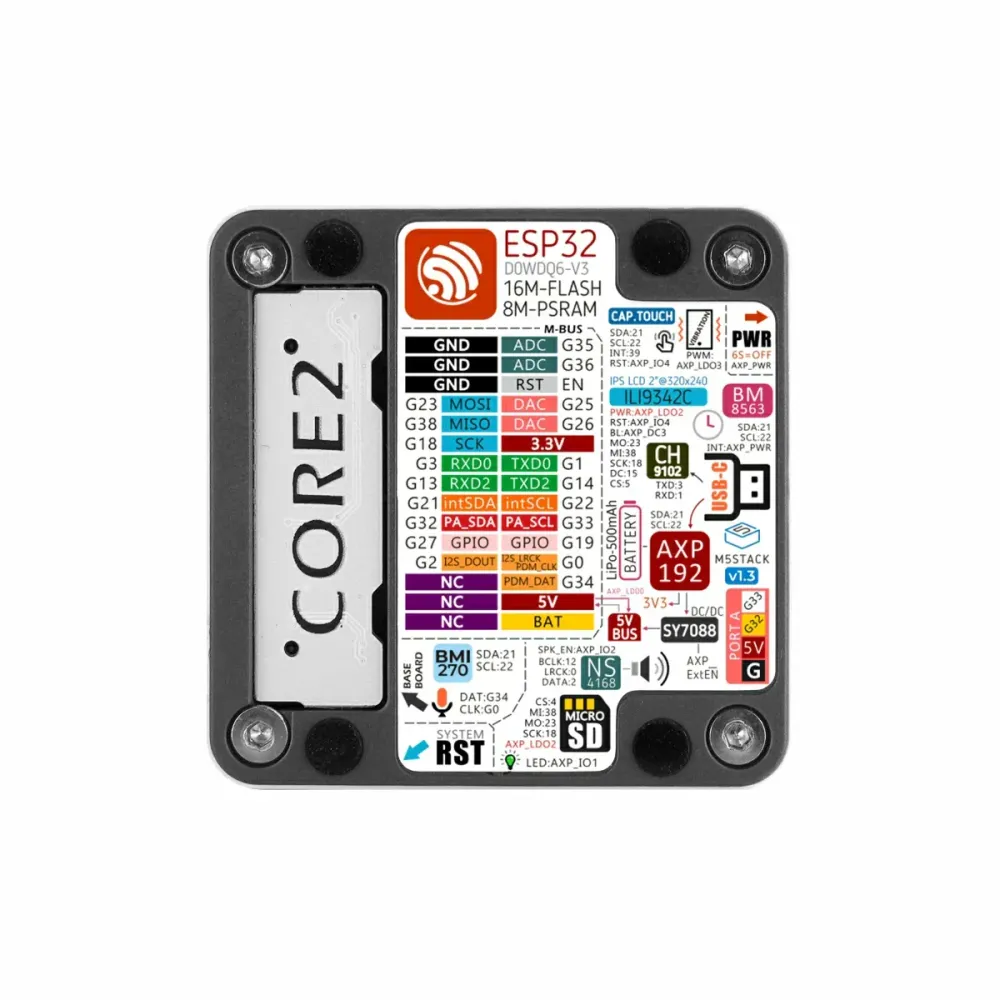

| Hostitelské rozhraní | USB Type-C x1, GROVE (I2C + I/O + UART) x1 |
| Tlačítka | Tlačítko napájení, tlačítko RST, 3 virtuální tlačítka na obrazovce |
| Displej | 2,0palcový IPS LCD, 320 x 240, ILI9342C |
| Dotykový IC | FT6336U |
| Mikrofon | SPM1423 |
| Zesilovač | NS4168 |
| IMU | BMI270 |
| RTC | BM8563 |
| PMU | AXP192 |
| USB-TTL | CP2104 / CH9102F |

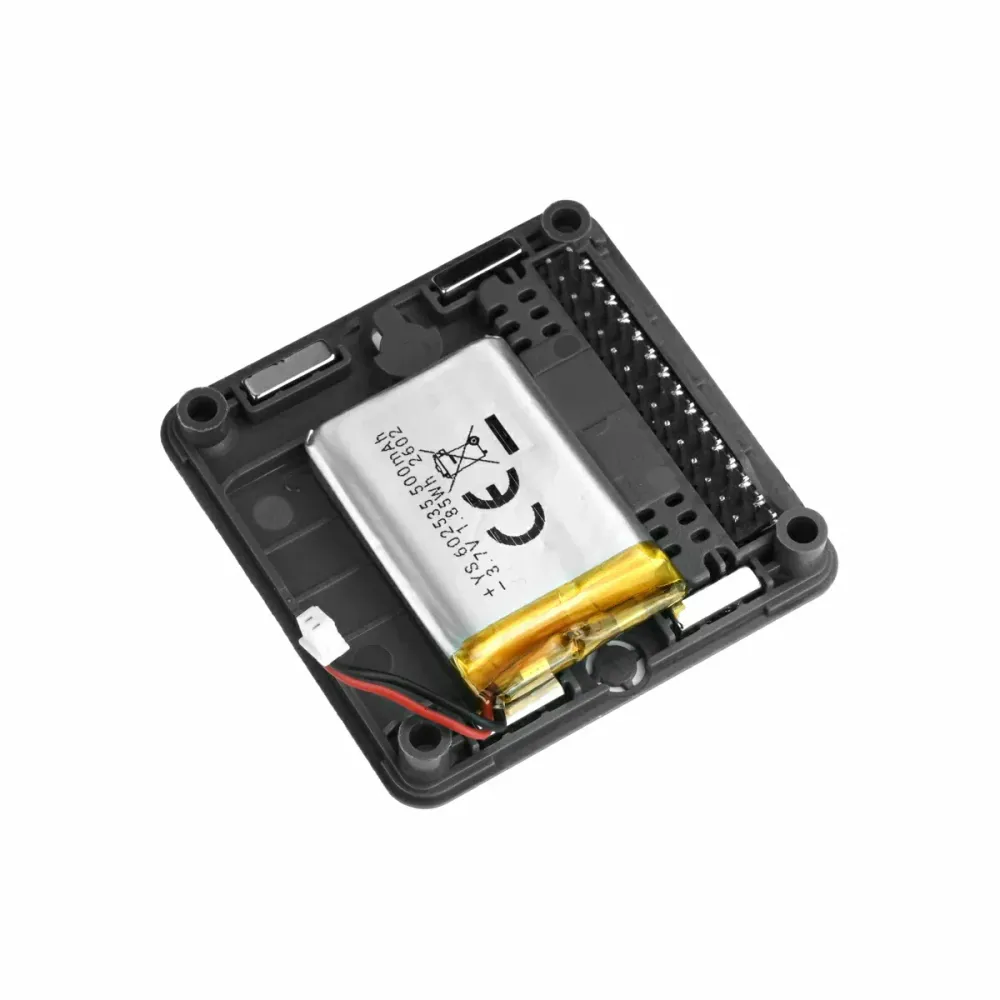

| Baterie | 3,7V 500mAh lithiumová baterie |
| Anténa | 2,4G 3D anténa |
| Provozní teplota | 0 až 60 °C |
| Rozměry produktu | 54,0 x 54,0 x 16,5 mm |
| Hmotnost produktu | 54.9g |
Aplikace
- Ovládací panely chytré domácnosti a dotykové automatizační terminály.
- Přenosné IoT panely s bezdrátovým připojením a napájením z baterie.
- Průmyslové HMI a ovládací rozhraní zařízení.
- Přenosné projekty s detekcí pohybu využívající BMI270 IMU.
- Záznam dat, zobrazení senzorů a interakce na okraji sítě.
- Vzdělávání, prototypování a vývoj vestavěných uživatelských rozhraní.
Obsah balení
- Core2 v1.3 x1
- USB Type-C kabel (20cm) x1
- Imbusový klíč ve tvaru L x1
Další obsah
Co se změnilo ve verzi v1.3
Nejdůležitější hardwarovou aktualizací v této revizi je nahrazení MPU6886 za BMI270. To zlepšuje detekci polohy, reakci na pohyb a stabilitu snímání při zachování celkové architektury Core2 a logiky rozšíření.
Výhody dotyku a HMI
Core2 kombinuje dotykový displej, reproduktor, mikrofon, vibrační motor, RTC, baterii a bezdrátové ovládání ESP32 v jednom těle, což z něj dělá vynikající platformu pro tvorbu kompaktních rozhraní, která působí více jako hotové produkty
