Popis

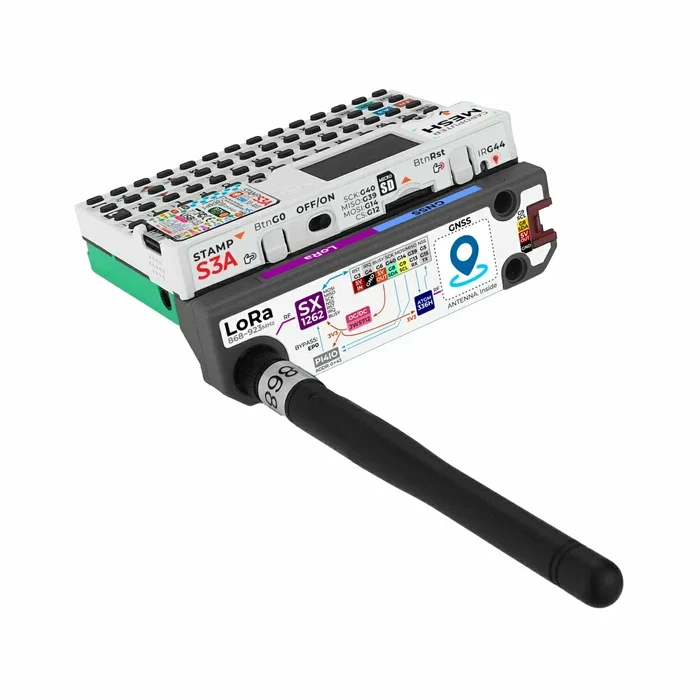

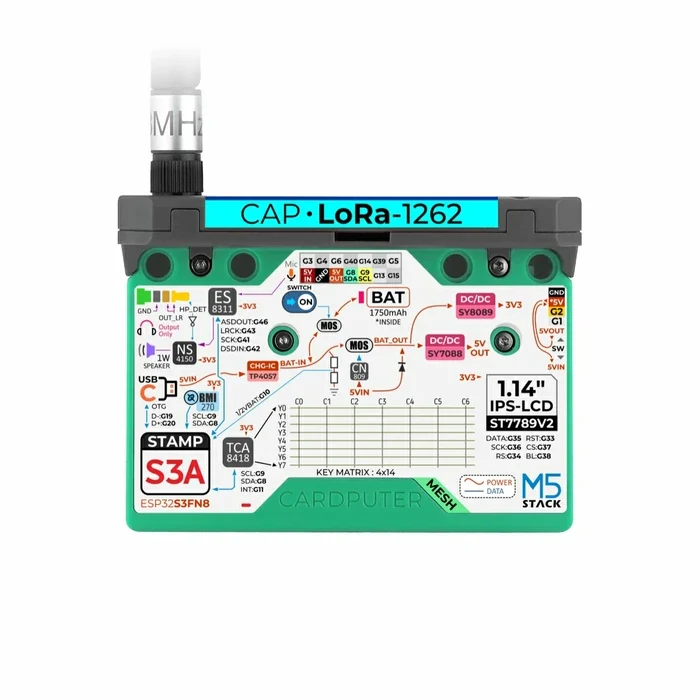

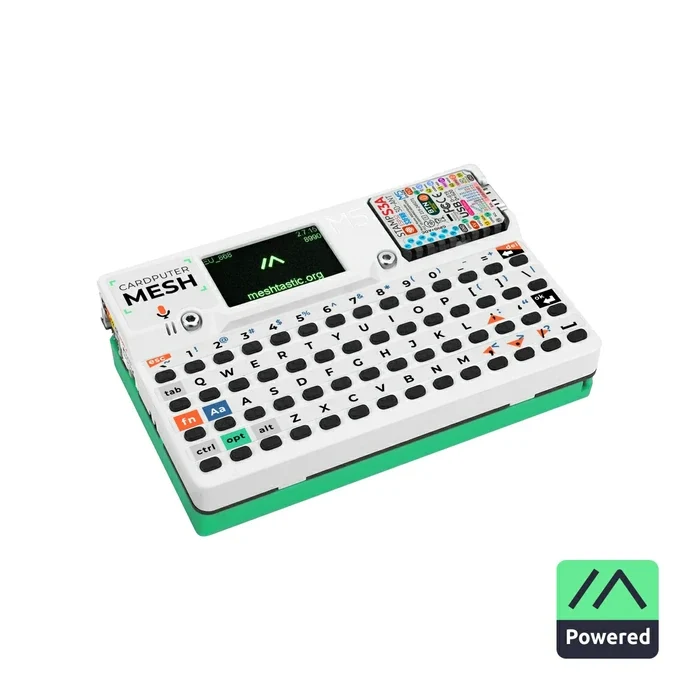

M5Stack Cardputer Mesh Kit pro Meshtastic (M5-K152) je připravený přenosný Meshtastic přístroj založený na Cardputer-Adv a rozšiřujícím modulu Cap LoRa-1262. Kombinuje řadič ESP32-S3, SX1262 LoRa, GNSS polohování, vestavěnou klávesnici, displej, baterii, reproduktor, mikrofon a rozšiřující rozhraní v jedné kompaktní platformě, takže můžete rychle začít stavět nebo nasazovat přenosný LoRa Meshtastic uzel.
Tento kit je zvláště vhodný pro uživatele, kteří chtějí integrovanější zařízení Meshtastic místo sestavování z jednotlivých desek. Kombinace Cardputer, LoRa a GPS/GNSS z něj činí praktickou volbu pro komunikaci mimo síť, přenosnou komunikaci v terénu, polohově uvědomělé uzly Meshtastic a rychlé prototypování projektů M5Stack a ESP32-S3.
Pokud chcete začít s ekosystémem Meshtastic hned, tento M5Stack Cardputer Mesh Kit vám poskytne základní hardware v jednom balení. Pokud budete později potřebovat přeprogramovat nebo aktualizovat firmware, můžete také použít Meshtastic Web Flasher.
Funkce
- Přenosný kit připravený pro Meshtastic založený na M5Stack Cardputer-Adv a Cap LoRa-1262.
- Dvoujádrový řadič ESP32-S3FN8 pro M5Stack, LoRa a vestavěný vývoj.
- Radiový modul SX1262 LoRa s podporou 868 až 923 MHz, vysílacím výkonem až +22 dBm a citlivostí příjmu až -147 dBm.
- Integrovaná podpora GNSS s GPS / QZSS / BD2 / BD3 / GAL / GLO pro polohově uvědomělé nasazení Meshtastic.
- 1,14palcový displej 240 x 135 a 56klávesová klávesnice pro skutečný samostatný zážitek s Cardputer.
- Baterie 1750mAh, reproduktor, mikrofon, IR vysílač a rozšíření úložiště microSD pro mobilní použití Meshtastic.
- Rozšiřující rozhraní HY2.0-4P a EXT 2.54-14P pro senzory, prototypování a přizpůsobení hardwaru.
- Podporuje Arduino, UiFlow2, ESP-IDF a PlatformIO.
Specifikace
| Specifikace | Parametr |
|---|---|
| SoC | ESP32-S3FN8, dvoujádrový Xtensa LX7, až 240MHz |
| Flash | 8MB |
| Externí úložiště | microSD |
| Displej | ST7789V2, 1,14 palce, 240 x 135 |
| Klávesnice | 56 kláves (4 x 14), aktivační síla 160gf |
| Rozhraní rozšíření | HY2.0-4P + EXT 2.54-14P |
| IR | 1 x infračervený vysílač |
| Audio kodek | ES8311 |
| Reproduktor | Zesilovač NS4150B + 8 ohm / 1 W reproduktor |
| Mikrofon | MEMS mikrofon, SNR 65 dB |
| IMU | BMI270 |
| Kapacita baterie | 1750 mAh |
| Provozní teplota | 0 až 40 °C |
| Provozní proud | DC 4,2 V @ 120,2 mA |
| LoRa modul | SX1262 |
| Frekvenční rozsah LoRa | 868 až 923 MHz |
| Programovatelná přenosová rychlost LoRa | Až 300 kbps |
| Anténa LoRa | 108 x 9,3 mm, RP-SMA samice, 3 dBi |
| Vysílací výkon LoRa | +22 dBm |
| Citlivost příjmu LoRa | -147 dBm (režim nízké datové rychlosti) |
| Provozní proud LoRa | DC 5V @ 163,4 mA |
| Podporovaná modulace | FSK / GFSK / MSK / LoRa / OOK |
| GPS modul | ATGM336H-6N @ AT6668 |
| Komunikační rozhraní GPS | UART, výchozí 115200bps @ 8N1 |
| Podporované GNSS systémy | GPS / QZSS / BD2 / BD3 / GAL / GLO |
| GPS kanály | 50 kanálů |
| Přesnost GPS polohy | < 1,5 m (CEP50) |
| Frekvence aktualizace GPS | Až 10 Hz |
| GPS čas do prvního určení polohy | Studený start 23 s, teplý start 1 s |
| Rozměry produktu | Cardputer-Adv: 84,0 x 54,0 x 19,6 mm Cap LoRa-1262: 84,0 x 24,0 x 15,2 mm |
| Hmotnost produktu | 77.2g |
| Velikost balení | 103,0 x 90,0 x 25,0 mm |
| Hrubá hmotnost | 127.2g |
Aplikace
- Přenosné zprávy Meshtastic pro komunikaci mimo síť a nasazení přenosných uzlů.
- Projekty LoRa GPS trackeru, kde záleží na GNSS lokalizaci.
