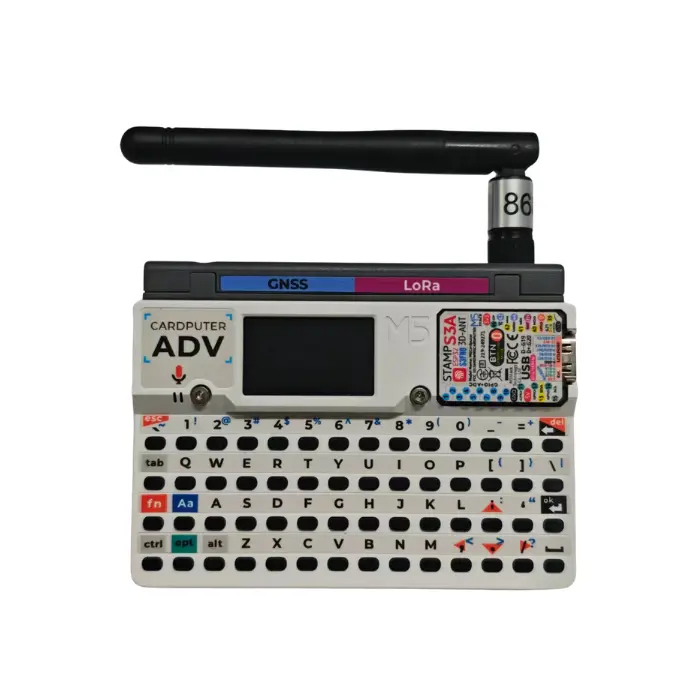

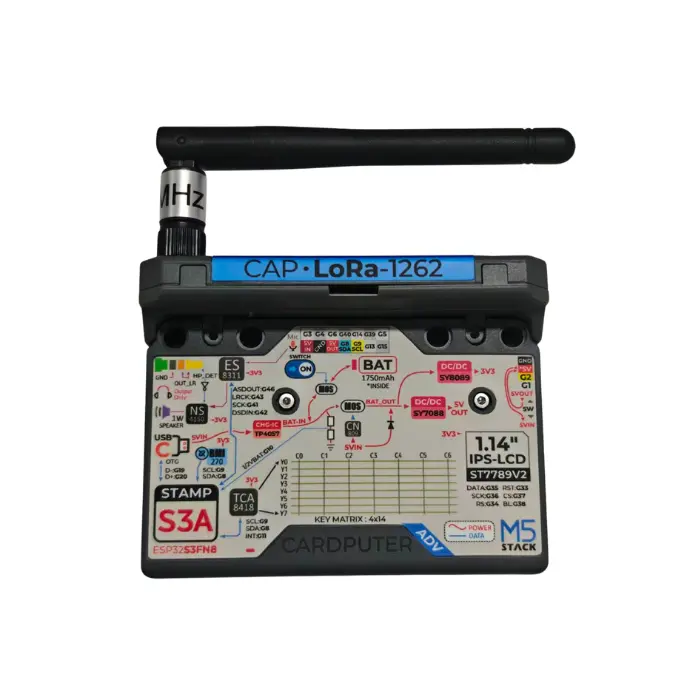

M5Stack Cardputer-ADV & CAP LoRa-1262 Meshtastic Kit je sestavené přenosné řešení Meshtastic složené ze dvou oficiálních hardwarových komponent M5Stack: přenosného terminálu Cardputer ADV a rozšiřujícího modulu CAP LoRa-1262. Tento produkt je záměrně vytvořen jako kompletní sada, nikoli jako samostatná komponenta, a je připraven s předinstalovaným firmware Meshtastic pro rychlejší nasazení.
Tato sada spojuje přenosnou platformu ESP32-S3 vybavenou klávesnicí s dedikovanou rozšiřující deskou SX1262 LoRa a GNSS. Společně tvoří kompaktní přenosný uzel vhodný pro textovou komunikaci mimo síť, mesh komunikaci a lokalizační použití v terénu.
Co tato sada kombinuje

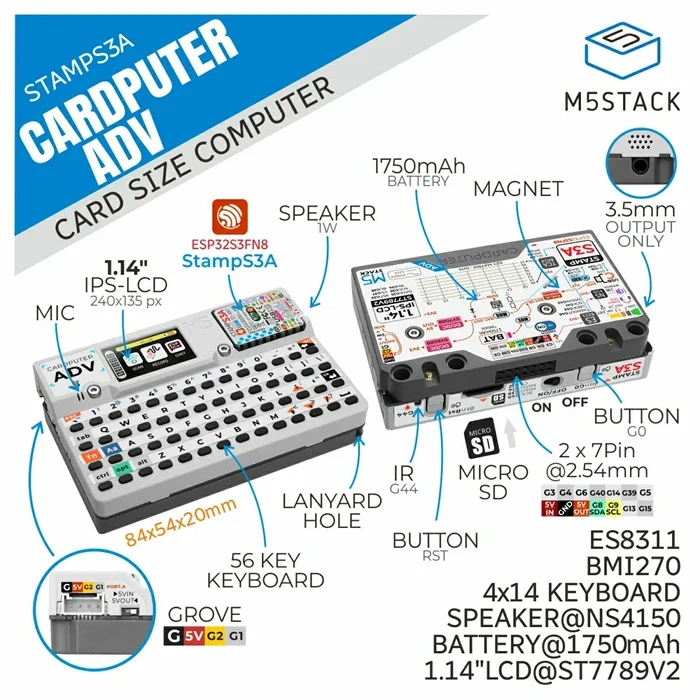

- Základní zařízení Cardputer ADV: Poskytuje tělo přenosného počítače, displej, klávesnici, baterii, audio, podporu úložiště a platformu ESP32-S3.

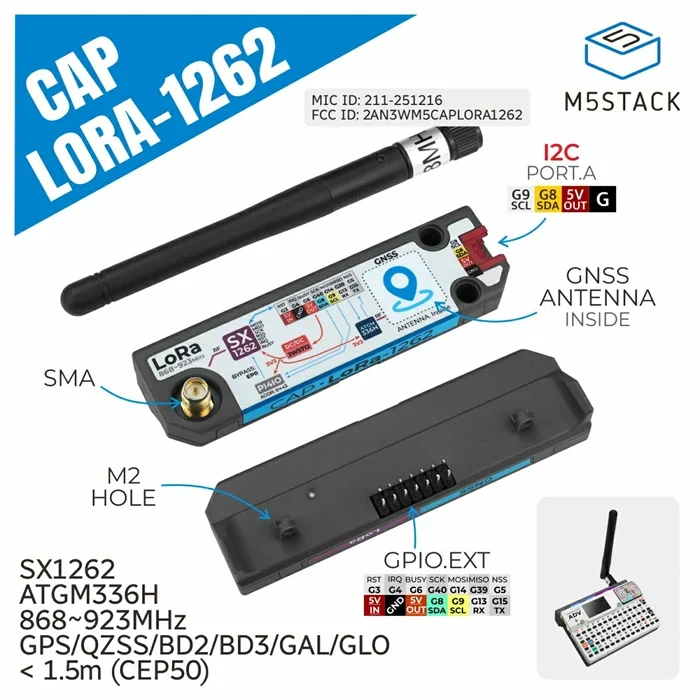

- Modul CAP LoRa-1262: Přidává bezdrátovou komunikaci LoRa, připojení antény a GNSS lokalizační schopnosti k přenosné platformě.
- Připravené spárování k nasazení: Spojuje obě oficiální části do praktické hardwarové kombinace M5Stack Meshtastic.
Společné vlastnosti
- Přenosná platforma Meshtastic: Navržena pro přenosné LoRa zasílání zpráv a mobilní mesh síťování.
- Jádro systému ESP32-S3: Cardputer ADV slouží jako hlavní řídicí a uživatelské rozhraní.
- Integrované uživatelské rozhraní: Displej 1,14 palce, klávesnice s 56 klávesami, baterie, reproduktor, mikrofon a podpora 3,5mm audio konektoru jsou součástí základní jednotky.
- Rozšíření komunikace LoRa: Modul CAP přidává transceiver SX1262 s výkonnou bezdrátovou komunikací na dlouhé vzdálenosti.
- GNSS připravený provoz: Modul CAP přidává podporu lokalizace ATGM336H/AT6668 pro terénní a mapovací scénáře.
- Předinstalovaný firmware: Firmware je připraven pro rychlejší nastavení a nasazení Meshtastic.
Technické specifikace sady
| Kategorie | Specifikace sady |
|---|---|
| Složení sady | Přenosný terminál Cardputer ADV + modul CAP LoRa-1262 |
| Hlavní řadič | ESP32-S3FN8, dvoujádrový LX7, až 240MHz |
| Flash paměť | 8MB |
| Displej | 1,14 palce, 240 x 135 |
| Klávesnice | Integrovaná klávesnice s 56 klávesami |
| Podpora úložiště | microSD karta |
| Baterie | Vestavěná baterie 1750mAh |
| Audio hardware | ES8311 kodek, MEMS mikrofon, zesilovač NS4150B, reproduktor 1W, 3,5mm audio konektor |
| LoRa transceiver | SX1262 |
| Frekvenční rozsah LoRa | 868 až 923 MHz |
| LoRa rozhraní | SPI |
| Anténa | Gumová anténa SMA, 3dBi |
| Vysílací výkon | Až +22dBm |
| Citlivost příjmu | Až -147dBm |
| GNSS modul | ATGM336H / AT6668 |
| Podpora satelitů | GPS, QZSS, BD2, BD3, Galileo, GLONASS |
| Odhadovaná hmotnost sady | 115g celková hmotnost komponent |
Využití
- Přenosné komunikační uzly Meshtastic
- Textová komunikace LoRa mimo síť
- Terénní telemetrie a lokalizační experimenty
- Prototypování venkovních mesh sítí
- Vzdělávání, maker projekty a demonstrační nouzová komunikace
Obsah sady
- 1 x přenosný terminál M5Stack Cardputer ADV
- 1 x M5Stack CAP LoRa-1262 pro Cardputer ADV
- Předinstalovaný firmware Meshtastic na sestavené sadě
